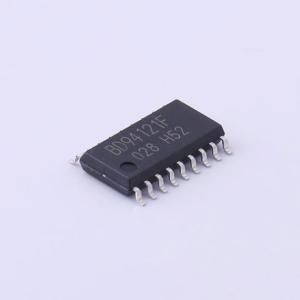

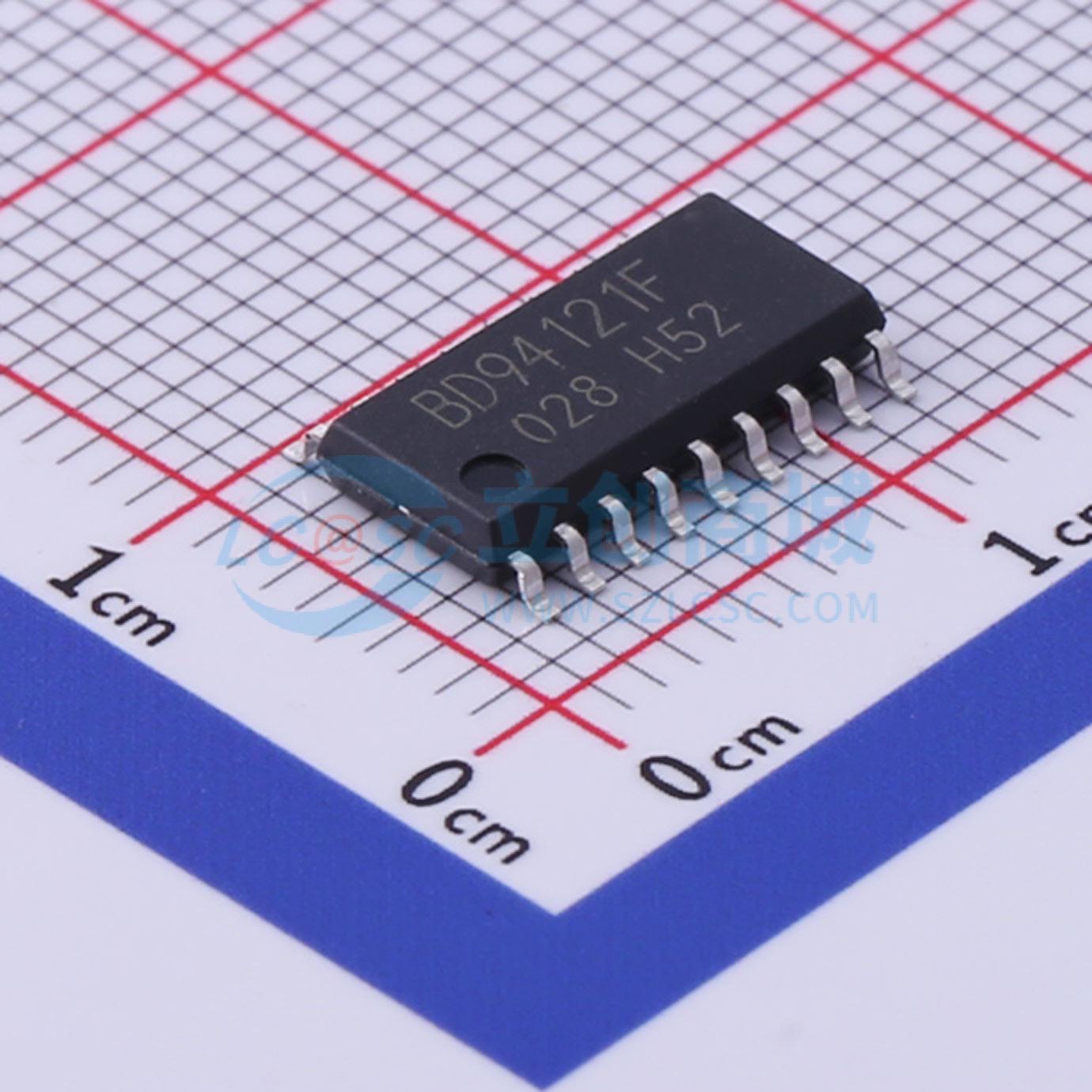

BD94121F-GE2
PFC 直流谐振类型大尺寸LCD用白光LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD94121F 是一种频率控制LED电流的电流谐振型LED驱动器。它可以直连PFC，并且可以使用半桥结构减少外部元件的数量。它包含了一些针对故障条件的保护功能，例如过电压保护、LED短路检测（IS高检测）和LED开路检测（IS低检测）。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD94121F-GE2
- 商品编号
- C694092
- 商品封装
- SOP-18-300mil
- 包装方式
- 编带
- 商品毛重
- 0.494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 9V~18V | |
| 开关频率 | 30kHz~300kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过压保护(OVP)；开路保护；短路保护(SCP) | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
BD94121F 是一种频率控制LED电流的电流谐振型LED驱动器。它可以直连PFC，并且可以使用半桥结构减少外部元件的数量。它包含了一些针对故障条件的保护功能，例如过电压保护、LED短路检测（IS高检测）和LED开路检测（IS低检测）。
商品特性
- 20V 高耐压工艺
- 单通道推挽控制
- 通过驱动频率进行电流和电压反馈
- 可调软启动
- 可调定时锁存
- IC电源线欠压检测
- 输出过压保护
- 从FAIL端子输出错误信号
- 通过STB端子切换到节能模式
- 通过外部PWM信号进行突发控制
- 通过外部直流信号进行模拟调光
- 脉冲到直流的转换功能
应用领域
- 电视
- 计算器显示器
- 液晶背光
