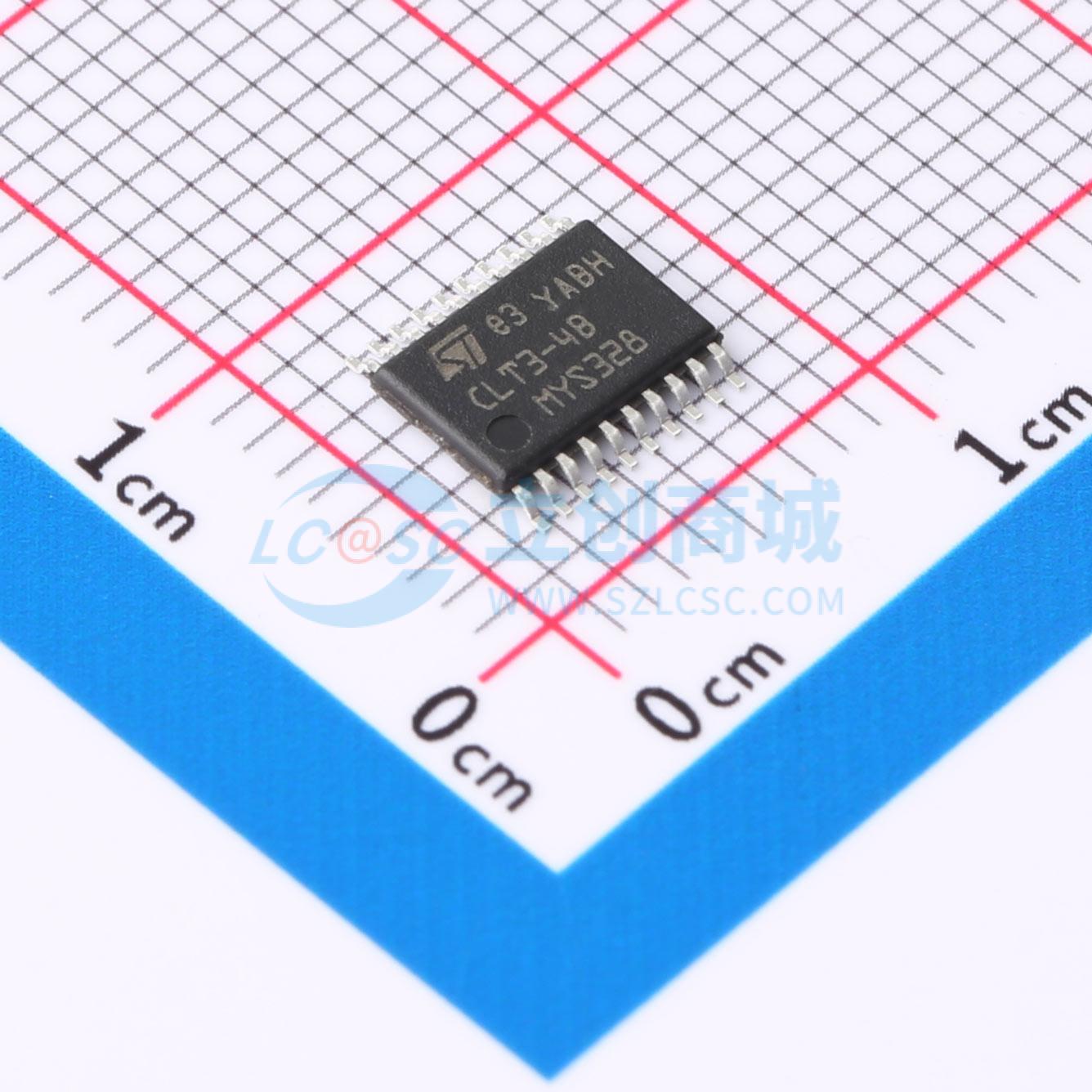

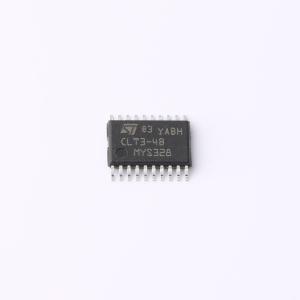

CLT3-4BT6-TR

CLT3-4是四通道输入数字终端设备，设计用于24V直流自动化应用。它提供工业自动化中数字输入模块（I/O）的前端电路，并驱动隔离光耦合器。采用四通道配置，通过减少外部组件数量实现高密度终端，采用TSSOP20表面贴装封装以减小印刷电路板尺寸。每个通道电路由输入电压保护、串联限流电路和光耦合器驱动器组成，用于终止逻辑输入与相关高侧传感器或开关之间的连接。该设备兼容IEC 61131-2标准的1型和3型特性。每个输入电压钳位模块可保护模块输入免受电磁干扰，符合IEC 61131-2标准及IEC 61000-4-2（ESD）、4-4（瞬态脉冲）、4-5（电压浪涌）标准的要求。电源输入也设计有此类保护结构。限流电路在整个温度范围内进行补偿，因其低公差，电流限制可大幅降低输入功耗，使整个模块所需冷却能力减少且体积更小。每个终端通道的输出模块控制光耦合器的操作，该光耦合器由发光二极管启用。当输入电流小于1.5mA时，输出电路会分流输入电流以保持光耦合器关闭。CLT限制器的原始结构使其激活阈值低，且对高达2.0V的输出电压不敏感。当CLT输入电压VIN高于5V，或模块输入电压Vi高于11V且串联电阻Ri=1.2kΩ时，输出电流（输入电流的3/4）高于1.5mA，整个终端通道（包括光耦合器）处于开启状态。

• 四通道拓扑结构
• 宽范围输入直流电压：R1=0时，V1=-0.3至30V；R1=1.8kΩ时，V1=-30至30V
• 共地的低侧配置
• 电流限制器：GEN电流=3mA；输入电流限制器激活电压<5V；温度补偿操作
• 光耦合器驱动：输入电流低于1.5mA时光耦合器不激活
• 输入保护（RI=1.2kΩ）：IEC 61000-4-2静电放电ESD 3级（接触±6kV，空气±8kV，B级：暂时中断，光耦合器状态无变化）；IEC 61000-4-5电压浪涌3级±1000V（差分模式带42Ω串联电阻，B级：暂时中断）；IEC 61000-4-4瞬态脉冲抗扰度±4kV峰值电压，5kHz重复率（A级：完全功能）
• 工作环境温度：-25至85℃
• 降低整体功耗
• 紧凑且高集成度
• 使输入满足IEC 61131-2标准的1型和3型特性
• 兼容EN60947-5-2标准的2线和3线接近传感器操作
• 对导通状态传感器阻抗不敏感
• 表面贴装封装，适用于高度自动化组装
• 增强功能可靠性
• TSSOP20封装

• 工业自动化
• 可编程逻辑控制器
• 通信现场总线节点
• 外设输入/输出模块
• 机床接口
