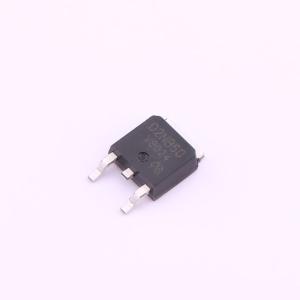

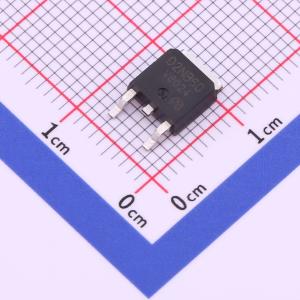

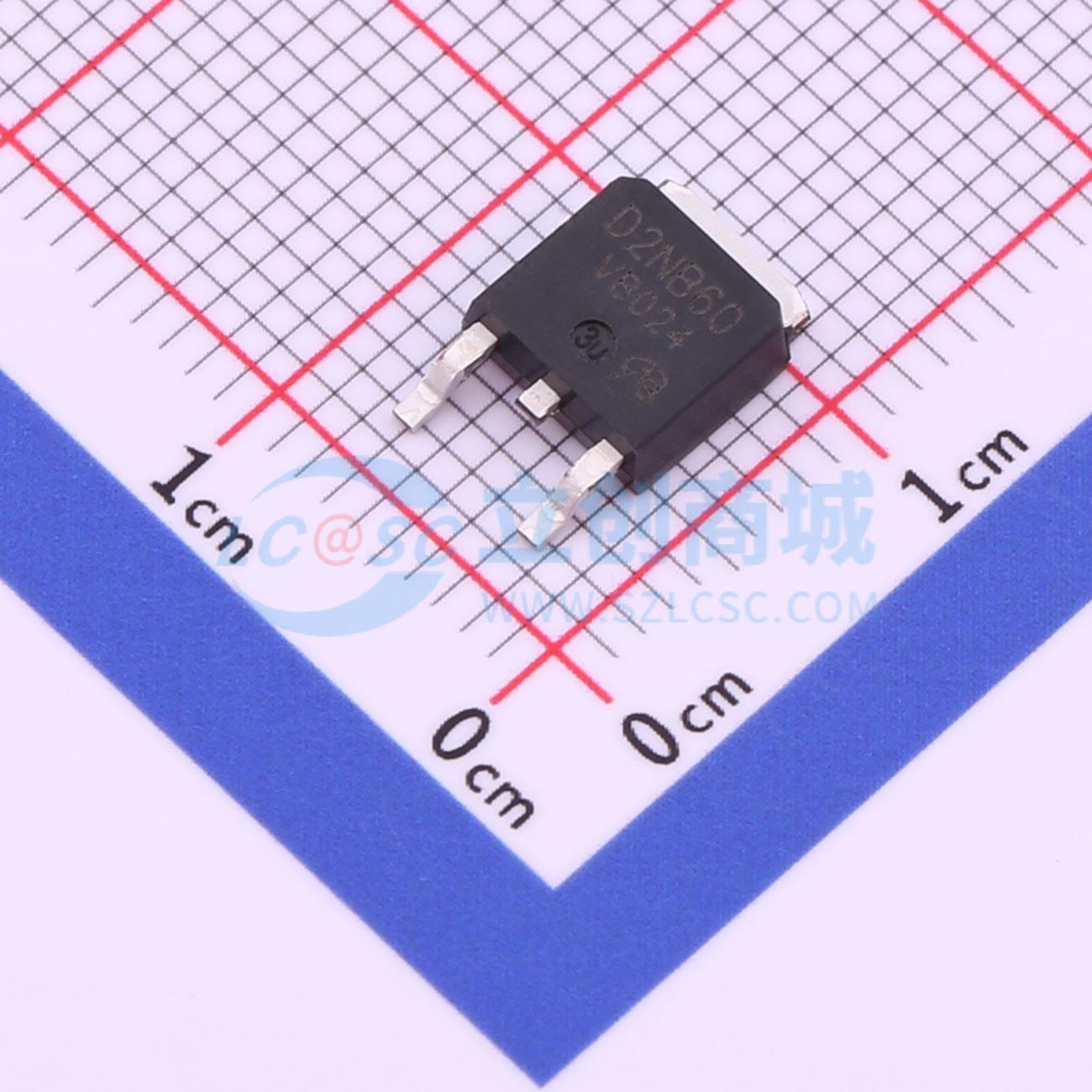

STD2NB60T4-VB
1个N沟道 耐压:650V 电流:4.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 台积电流片，长电科技封装；是一款单N沟道场效应晶体管，采用Plannar技术，适用于电源逆变器、电动汽车充电桩、UPS系统、风能和太阳能逆变器、工业自动化设备等领域。TO252；N—Channel沟道,650V；4.5A；RDS(ON)=2100mΩ@VGS=10V,VGS=±30V；Vth=2.5~5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- STD2NB60T4-VB
- 商品编号
- C693254
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 4.5A | |
| 导通电阻(RDS(on)) | 2.1Ω@10V | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 1.417nF | |
| 反向传输电容(Crss) | 7pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 177pF |
商品概述
超结功率MOSFET是一种用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。SJ MOSFET是一款性价比优化的产品，适用于消费和照明市场中对成本敏感的应用，也适用于工业级应用，如功率因数校正（PFC）、AC/DC电源转换的AC-DC开关电源（SMPS）要求。
商品特性
- 低栅极电荷 Qg,驱动要求简单
- 改善了栅极、雪崩和动态 dV/dt 鲁棒性
- 全面表征了电容、雪崩电压和电流
- 符合 RoHS 指令 2002/95/EC
应用领域
-开关电源(SMPS)-不间断电源(UPS)-功率因数校正(PFC)
