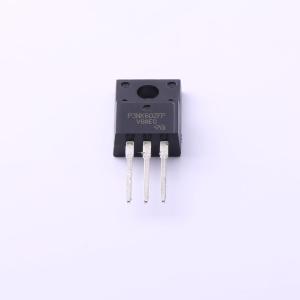

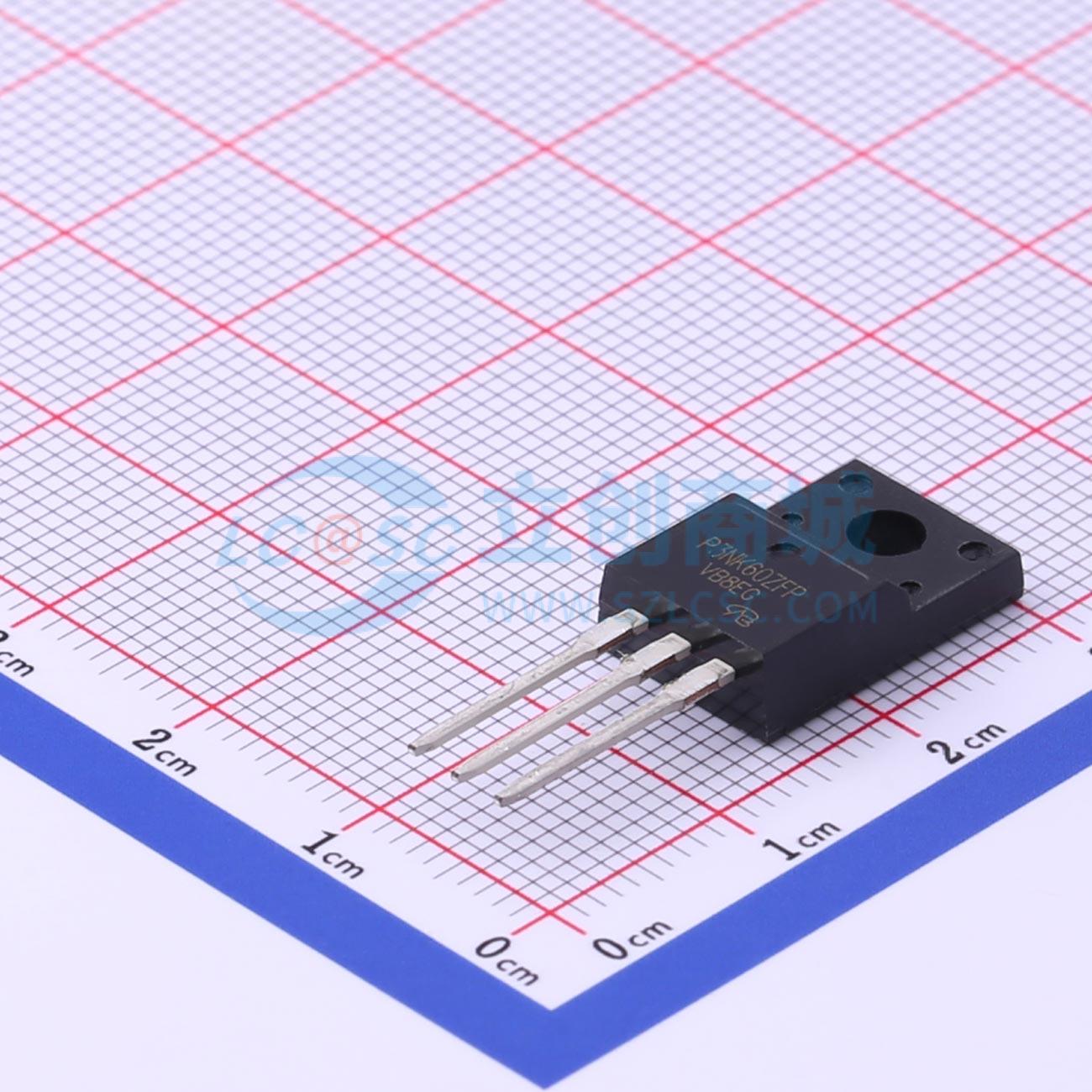

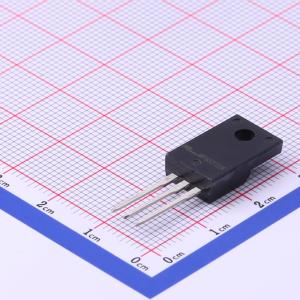

温馨提醒：图片仅供参考，商品以实物为准
STP3NK60ZFP-VB
1个N沟道 耐压:650V 电流:3.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单通道N型MOSFET，采用Plannar技术制造，具有高性能和可靠性。适用于各种电源和功率控制应用。TO220F；N—Channel沟道,650V；4A；RDS(ON)=2500mΩ@VGS=10V,VGS=30V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- STP3NK60ZFP-VB
- 商品编号
- C693094
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 3.8A | |
| 导通电阻(RDS(on)) | 2.5Ω@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 1.08nF | |
| 反向传输电容(Crss) | 7pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 177pF |
商品概述
超结功率MOSFET是高压功率MOSFET的一项革命性技术，它是根据超结原理设计的。多外延超结MOSFET具有极低的开关、通信和传导损耗，且坚固性极高，尤其能使谐振开关应用更加可靠、高效、轻便和低温。
商品特性
- 极低的品质因数（导通电阻RDS(on)乘以栅极电荷Qg）
- 100%雪崩测试
- 易于使用/驱动
- 符合RoHS标准
- 集成ESD保护二极管
应用领域
-开关模式电源(SMPS)-不间断电源(UPS)-功率因数校正(PFC)-充电器
