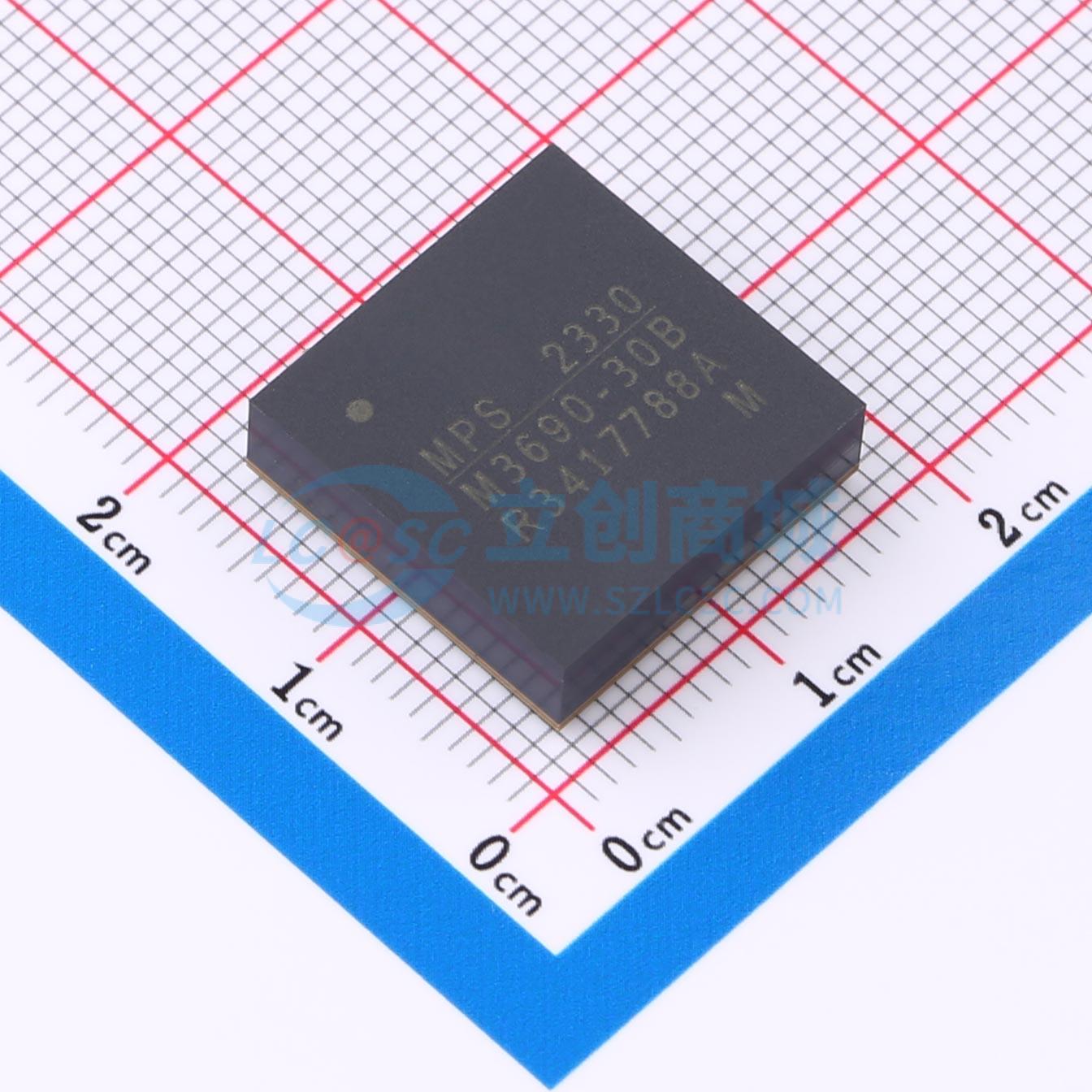

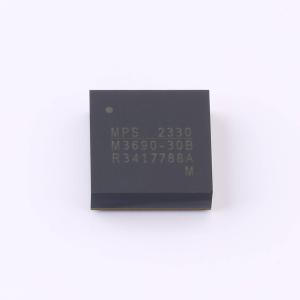

MPM3690GBF-30B-T

16V，双路18A或单路36A DC-DC电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款双 18A 或单 36A 输出电源模块，提供了具有出色负载和线性调节能力的完整电源解决方案。支持 4V 至 16V 的输入电压 (VIN) 范围和 0.6V 至 3.3V 的输出电压 (VOUT) 范围。两个输出的电压可以通过每个输出的单个电阻单独设置。提供两种配置：双 18A 输出和单 36A 输出。还与双 13A 或单 26A 以及双 25A 或单 50A 电源模块引脚兼容。采用了专有的多相恒定导通时间 (MCOT) 控制，可提供超快速瞬态响应并最小化输出电容。集成了单片 DC/DC 转换器、功率电感器和其他无源元件，采用 BGA (16mmx16mmx5.18mm) 封装。
品牌名称: MPS(芯源)
商品型号: MPM3690GBF-30B-T
商品编号: C6306410

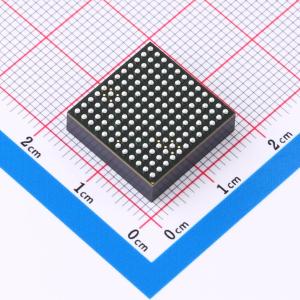

商品封装: BGA-144(16x16)
包装方式: 托盘
商品毛重: 4克(g)

商品参数

商品概述

MPM3690 - 30是一款双路18A或单路36A输出的电源模块，提供具有出色负载和线性调节能力的完整电源解决方案。MPM3690 - 30支持4V至16V的输入电压（VIN）范围和0.6V至3.3V的输出电压（VOUT）范围。MPM3690 - 30的两路输出电压可通过每个输出端的单个电阻分别设置。 MPM3690 - 30提供两种配置：MPM3690 - 30A为双路18A输出，MPM3690 - 30B为单路36A输出。MPM3690 - 30的引脚还与MPM3690 - 20A/B（双路13A或单路26A）和MPM3690 - 50A/B（双路25A或单路50A）电源模块兼容。 MPM3690 - 30采用了MPS专有的多相恒定导通时间（MCOT）控制技术，可提供超快速瞬态响应并将输出电容降至最低。 MPM3690 - 30集成了单片式DC/DC转换器、功率电感器和其他无源元件，采用BGA（16mmx16mmx5.18mm）封装。

商品特性

引脚兼容的双路18A和单路36A输出电源模块
4V至16V输入电压范围
外部3.3V VCC偏置时，3.2V至16V输入电压范围
0.6V至3.3V输出电压范围
恒定导通时间（COT）控制实现超快速瞬态响应
可调节开关频率
可调节软启动时间
过流和过压保护
两路输出通道均具备差分远程感应功能
引脚与MPM3690 - 20和MPM3695 - 50兼容
采用BGA（16mmx16mmx5.18mm）封装

应用领域

电信和网络设备
工业设备
FPGA和ASIC电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4V~16V
	输出电压(Vout)	600mV~3.3V
	输出电流(最大值)	36A
	静态电流(Iq)	1.5mA

	属性	参数值
	开关频率	800kHz
	特性	过压保护；欠压保护；过流保护；过热保护
	长度	16mm
	宽度	16mm
	高度	5.18mm
	工作温度	-40℃~+125℃
