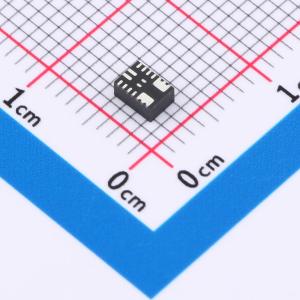

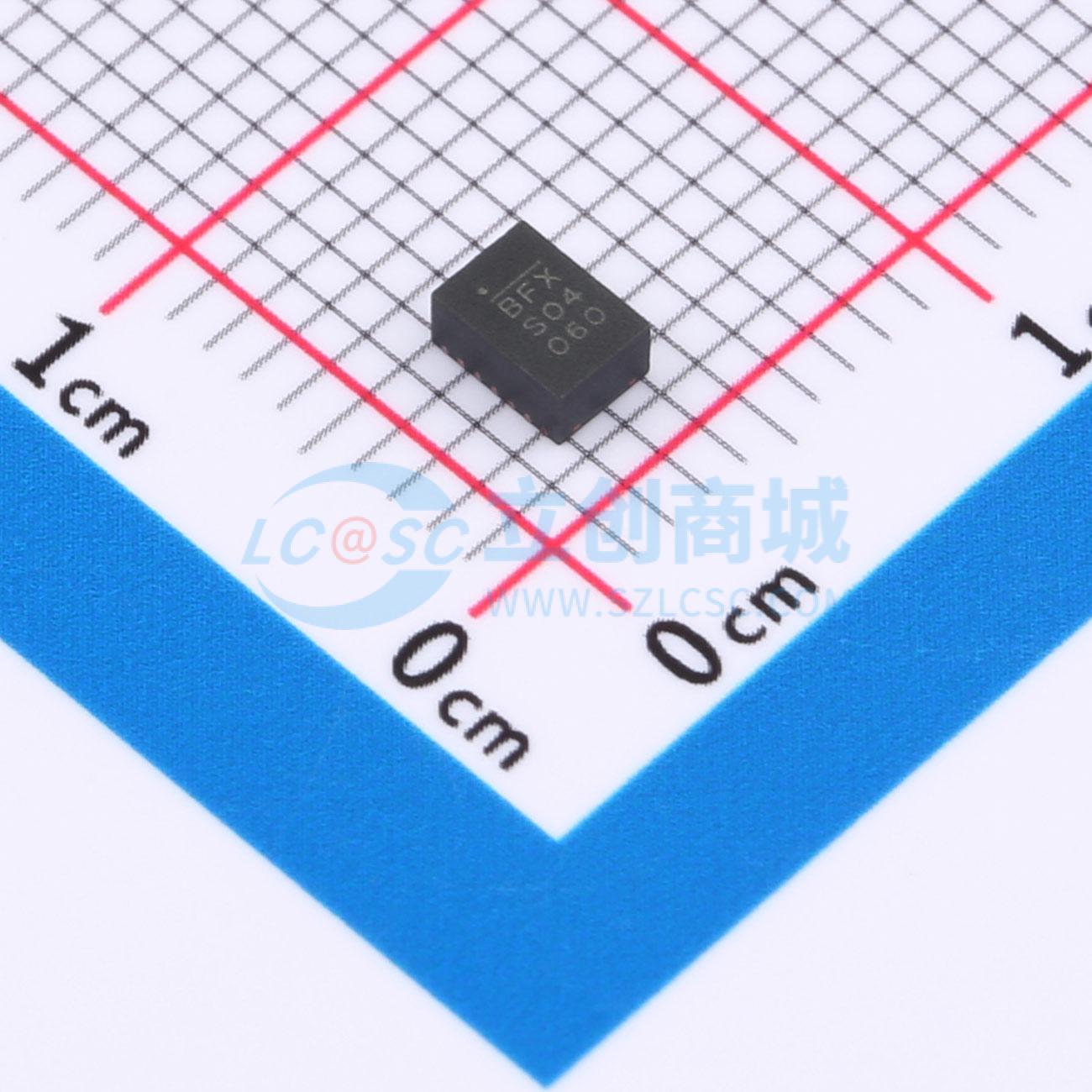

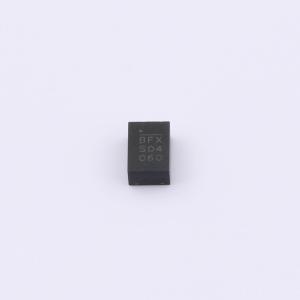

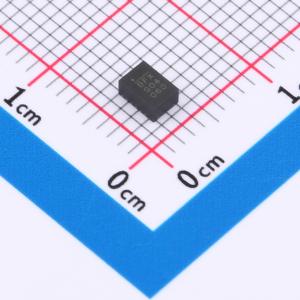

MPM3833CGRH-Z

SMT扩展库PCB免费打样

描述: MPM3833C是一款内置功率MOSFET和电感的降压模块。在2.75V至6V的输入电压范围内，MPM3833C可实现3A的连续输出电流，具有极好的负载和线性调整率。MPM3833C采用强制连续导通模式（CCM），内置一颗输出电容，输出电压纹波小于10mV，是光模块、FGPA、ASIC和其他低纹波噪音应用的理想之选。其输出电压可调节低至0.6V。仅需要完成反馈（FB）电阻、输入电容和输出电容的参数设计即可。
品牌名称: MPS(芯源)
商品型号: MPM3833CGRH-Z
商品编号: C6306422
商品封装: QFN-18(2.5x3.5)
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

商品概述

MPM3833C是一款内置功率MOSFET和电感的降压模块。在2.75V至6V的输入电压范围内，MPM3833C可实现3A的连续输出电流，具有极好的负载和线性调整率。MPM3833C采用强制连续导通模式（CCM），内置一颗输出电容，输出电压纹波小于10mV，是光模块、FGPA、ASIC和其他低纹波噪音应用的理想之选。其输出电压可调节低至0.6V。仅需要完成反馈（FB）电阻、输入电容和输出电容的参数设计即可。恒定导通时间（COT）控制方案提供了快速瞬态响应、高效率和简单的环路稳定性。故障保护包括逐周期限流保护和过温保护。 MPM3833C最大限度地减少了现有标准外部元器件的使用，采用超小尺寸QFN - 18(2.5mmx3.5mmx1.6mm）封装。

商品特性

宽输入工作电压范围：2.75V至6V
最低为0.6V的可调输出电压
低辐射发射（EMI），符合EN55022等级B标准
高达3A的连续输出电流
压差100%占空比
强制连续导通模式（FCCM）
使能（EN）和电源正常（PG）可控制供电时序
逐周期过流保护（OCP）
带打嗝保护模式的短路保护（SCP）
仅需4个外部元器件
采用QFN - 18(2.5mmx3.5mmx1.6mm）封装

应用领域

FPGA
ASIC
DSP Power
光模块
可替代LDO
便携式产品供电
存储（SSD、HDD）
小体积应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.75V~6V
	输出电压(Vout)	600mV~6V
	输出电流(最大值)	3A
	转换效率	82%
	静态电流(Iq)	500uA

	属性	参数值
	开关频率	1.15MHz
	纹波噪声	5mVp-p
	特性	短路保护；过热保护
	长度	2.5mm
	宽度	3.5mm
	高度	1.6mm
	工作温度	-40℃~+150℃
