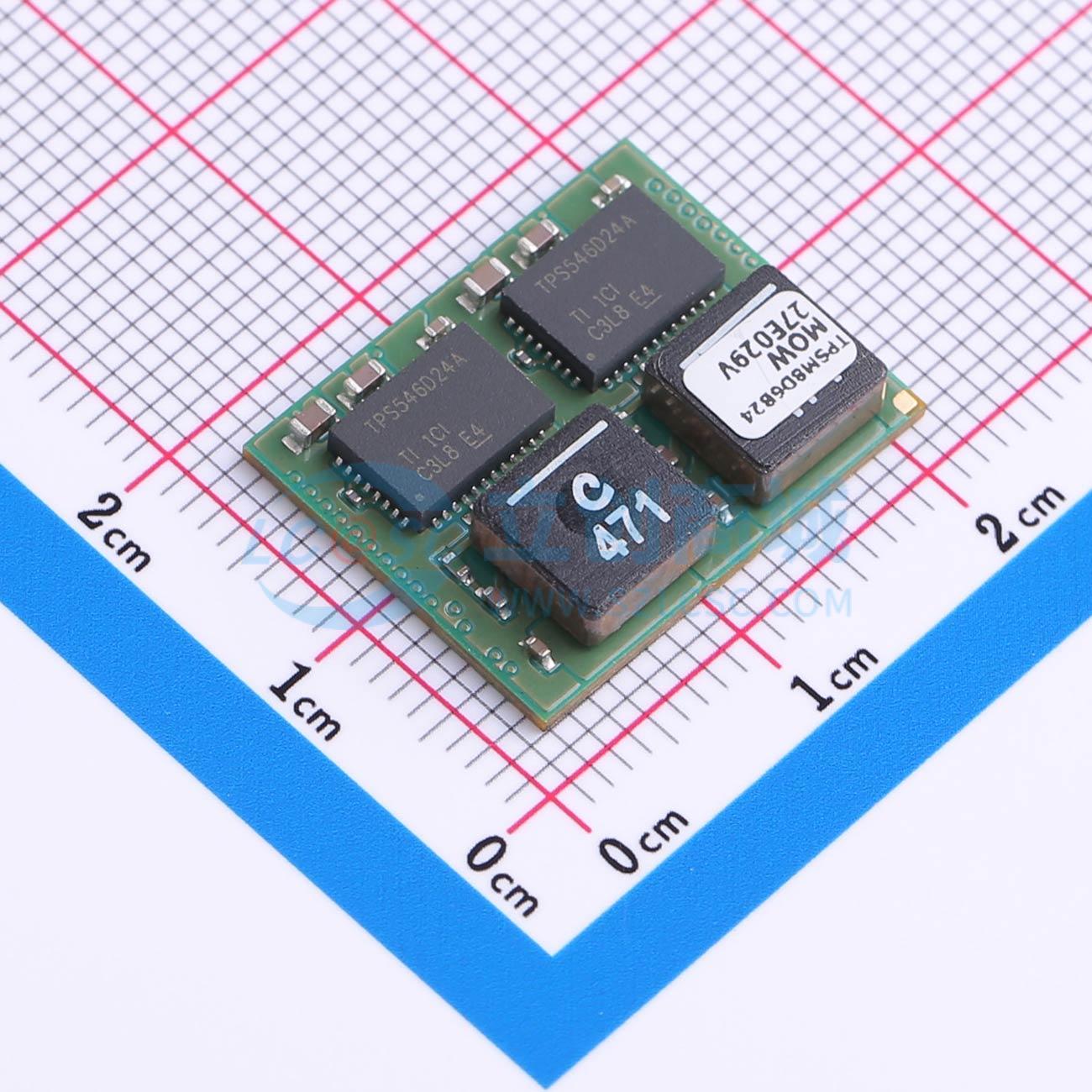

温馨提醒：图片仅供参考，商品以实物为准

TPSM8D6B24MOWR

2.95V至16V输入，双路25A或单路50A输出，支持PMBus的降压电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM8D6B24是一款高度集成、易于使用的非隔离式DC/DC降压电源模块。TPSM8D6B24可提供两路25A独立输出或一路堆叠式两相50A输出。该器件可选择用外部5V电源驱动内部5V LDO，从而使输入电压范围低至2.95V，并提高转换器的效率。TPSM8D6B24电源模块采用专有的固定频率电流模式控制，具备输入前馈和可选的内部补偿组件，可在很宽的输出电容范围内实现最小尺寸和稳定性。支持1MHz时钟的PMBus接口为转换器配置以及关键参数（包括输出电压、输出电流和内部管芯温度）的监控提供了便捷、标准化的数字接口。根据系统要求，对故障情况的响应可设置为重启、锁存关断或忽略。堆叠器件之间的反向通道通信使所有为单输出轨供电的TPSM8D6B24转换器能够共享单个地址，从而简化系统软件或固件设计。包括输出电压、开关频率、软启动时间和过流故障限制等关键参数也可通过物料清单（BOM）选择进行配置，无需PMBus通信，以支持无程序上电。
品牌名称: TI(德州仪器)
商品型号: TPSM8D6B24MOWR
商品编号: C6290585
商品封装: QFM-59(16x20)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	转换效率	-
	最大容性负载	-
	开关频率	550kHz
	特性	过热保护；过压保护；短路保护；过流保护；欠压保护
	长度	20mm
	宽度	16mm
	高度	4.3mm
	工作温度	-40℃~+125℃

商品概述

TPSM8D6B24是一款高度集成、易于使用的非隔离式DC/DC降压电源模块。TPSM8D6B24可提供两路25A独立输出或一路堆叠式两相50A输出。该器件可选择用外部5V电源驱动内部5V LDO，从而使输入电压范围低至2.95V，并提高转换器的效率。 TPSM8D6B24电源模块采用专有的固定频率电流模式控制，具备输入前馈和可选的内部补偿组件，可在很宽的输出电容范围内实现最小尺寸和稳定性。支持1MHz时钟的PMBus接口为转换器配置以及关键参数（包括输出电压、输出电流和内部管芯温度）的监控提供了便捷、标准化的数字接口。根据系统要求，对故障情况的响应可设置为重启、锁存关断或忽略。堆叠器件之间的反向通道通信使所有为单输出轨供电的TPSM8D6B24转换器能够共享单个地址，从而简化系统软件或固件设计。包括输出电压、开关频率、软启动时间和过流故障限制等关键参数也可通过物料清单（BOM）选择进行配置，无需PMBus通信，以支持无程序上电。

商品特性

内部LDO连接PVIN和AVIN时，输入电压范围为4.25V至16V
PVIN和AVIN采用分离轨，或VDD5使用外部偏置时，输入电压范围为2.95V至16V
集成MOSFET、电感器和基本无源元件
具备可选内部补偿的平均电流模式控制
通过引脚带设置，输出电压范围为0.5V至5.5V
PMBus VOUT_COMMAND范围为0.25V至5.5V
具备针对VOUT、IOUT和管芯温度遥测功能的广泛PMBus命令集
采用内部反馈分压器的差分远程感应，IOUT误差小于1%
结温范围为-40℃至+125℃
通过PMBus实现AVS和裕量调节功能
多功能选择（MSEL）引脚，用于引脚带编程PMBus默认值
九种可选开关频率，范围从275kHz至1.1MHz
频率同步输入和同步输出
支持预偏置输出
16mmx20mmx4.3mm、59引脚MOW封装
使用WEBENCH电源设计工具基于TPSM8D6B24创建定制设计

应用领域

数据中心交换机、机架式服务器
有源天线系统、远程无线电和基带单元
自动化测试设备、CT、PET和MRI
ASIC、SoC、FPGA、DSP内核和I/O电压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	2.95V~16V
	输出电压精度	±1%
	输出电压(Vout)	500mV~5.5V
	输出电流(最大值)	25A
	输出功率	-
