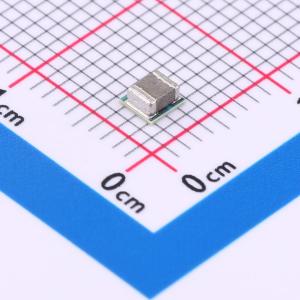

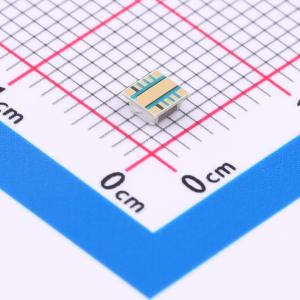

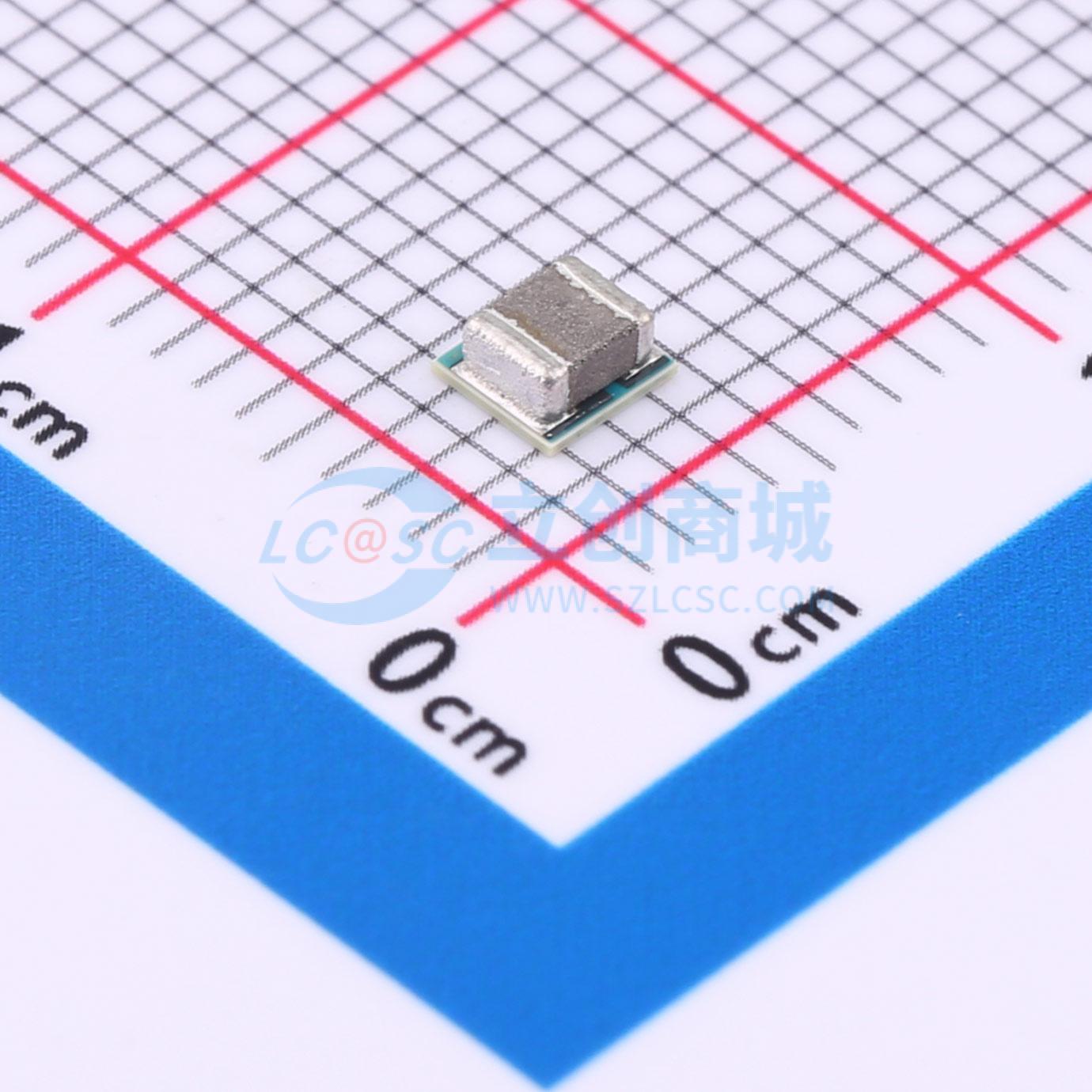

温馨提醒：图片仅供参考，商品以实物为准

TPSM82901SISR

TPSM82901，高效率、低IQ的3V至17V降压转换器模块

描述: TPSM82901是一款高效、小型、灵活的同步降压DC-DC转换器模块,采用MicroSiP封装,内置电感。支持宽输入电压范围（3V至17V）,最大连续输出电流为1A,具有±0.9%的反馈电压精度。支持自动进入省电模式,具有低典型静态电流（4μA）。
品牌名称: TI(德州仪器)
商品型号: TPSM82901SISR
商品编号: C6290581
商品封装: LDFN-10-EP(2.8x3)
包装方式: 编带
商品毛重: 0.068克(g)

商品参数

商品概述

TPSM82901是一款高效、小巧且灵活的同步降压DC-DC转换器，采用MicroSiP封装模块，使用方便。可选择2.5 MHz或1.0 MHz的开关频率，允许使用小型元件，并提供快速瞬态响应。该器件采用DCS控制拓扑，支持±1%的高VOUT精度。3 V至17 V的宽输入电压范围支持多种标称输入，如12 V电源轨、单节或多节锂离子电池以及5 V或3.3 V电源轨。 TPSM82901在轻载时可自动进入省电模式（如果选择自动PFM/PWM）以保持高效率。此外，为了在极小负载下实现高效率，该器件的典型静态电流低至4 μA。如果启用自动效率增强（AEE）功能，可在VIN、VOUT和负载电流范围内实现高效率。该器件包含一个MODE/Smart - CONF输入，用于设置内部/外部分压器、开关频率、输出电压放电以及自动省电模式或强制PWM操作。该器件采用小型11引脚MicroSiP封装，尺寸为3.0 mm×2.8 mm×1.6 mm，集成了一个1 μH的电感器。

商品特性

宽占空比和负载范围下的高效率 - 典型值4 μA
62 mΩ高端和22 mΩ低端RDS(ON)
3 mm×2.8 mm×1.6 mm MicroSiP封装
高达1 A的连续输出电流
在 - 40℃至125℃温度范围内，反馈电压精度为±0.9%
可配置的输出电压选项：VFB外部分压器：0.6 V至5.5 V；VseT内部分压器：在0.4 V至5.5 V之间有16种选项
具有100%占空比模式的DCS控制拓扑
通过MODE/S - CONF引脚实现灵活性 - 2.5 MHz或1.0 MHz开关频率
强制PWM或自动（PFM）省电模式，具备动态模式切换选项
自动效率增强（AEE）
输出放电开/关
高度灵活且易于使用
针对单层布线优化的引脚布局
精确的使能输入
电源良好输出
可调节的软启动和跟踪功能
无需外部自举电容
使用WEBENCH电源设计器基于TPSM82901创建定制设计

应用领域

数据中心和企业计算
有线网络
无线基础设施
工厂自动化和控制
测试与测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	1MHz；2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
