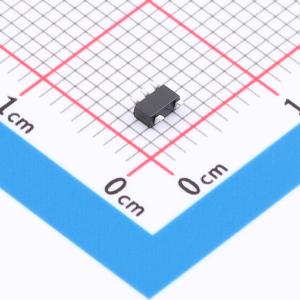

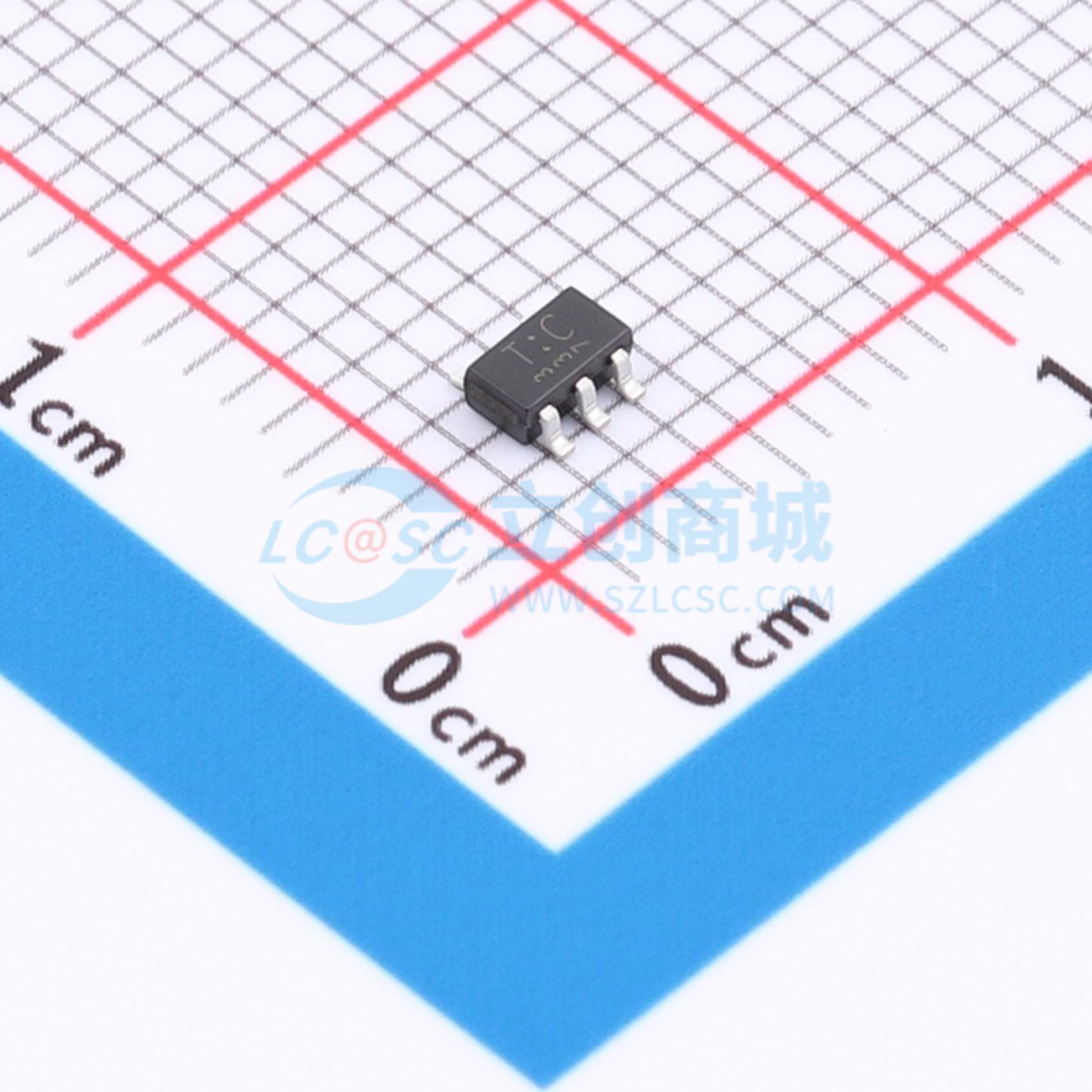

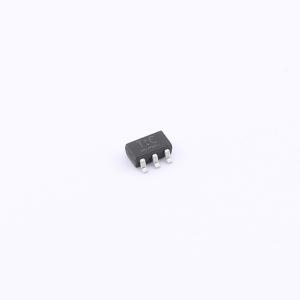

TC75S56F,LF
TC75S56F,LF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC75S56F,LF
- 商品编号
- C6284090
- 商品封装
- SC-74A(SOT-753)
- 包装方式
- 编带
- 商品毛重
- 0.0445克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 680ns | |
| 滞后电压(Vhys) | - |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 11uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
TC75S56F/TC75S56FU是一款CMOS通用单比较器。该器件可采用单电源供电，且与传统双极型通用比较器相比，其电源电流更低。该器件的推挽输出级可直接连接到TTL或CMOS逻辑IC等。
商品特性
- 低电流电源：IDD = 10 pA（典型值）
- 单电源工作：VDD = ±0.9至±3.5 V或1.8至7 V
- 宽共模输入电压范围：VSS至VDD - 0.9 V
- 推挽输出电路
- 低输入偏置电流
- 小封装
