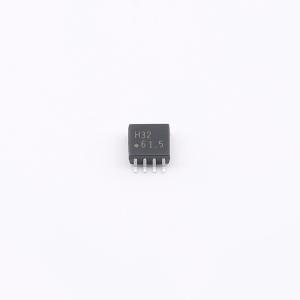

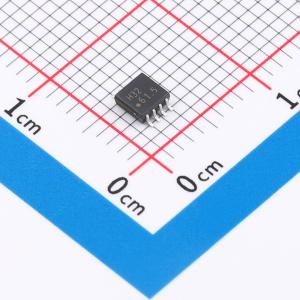

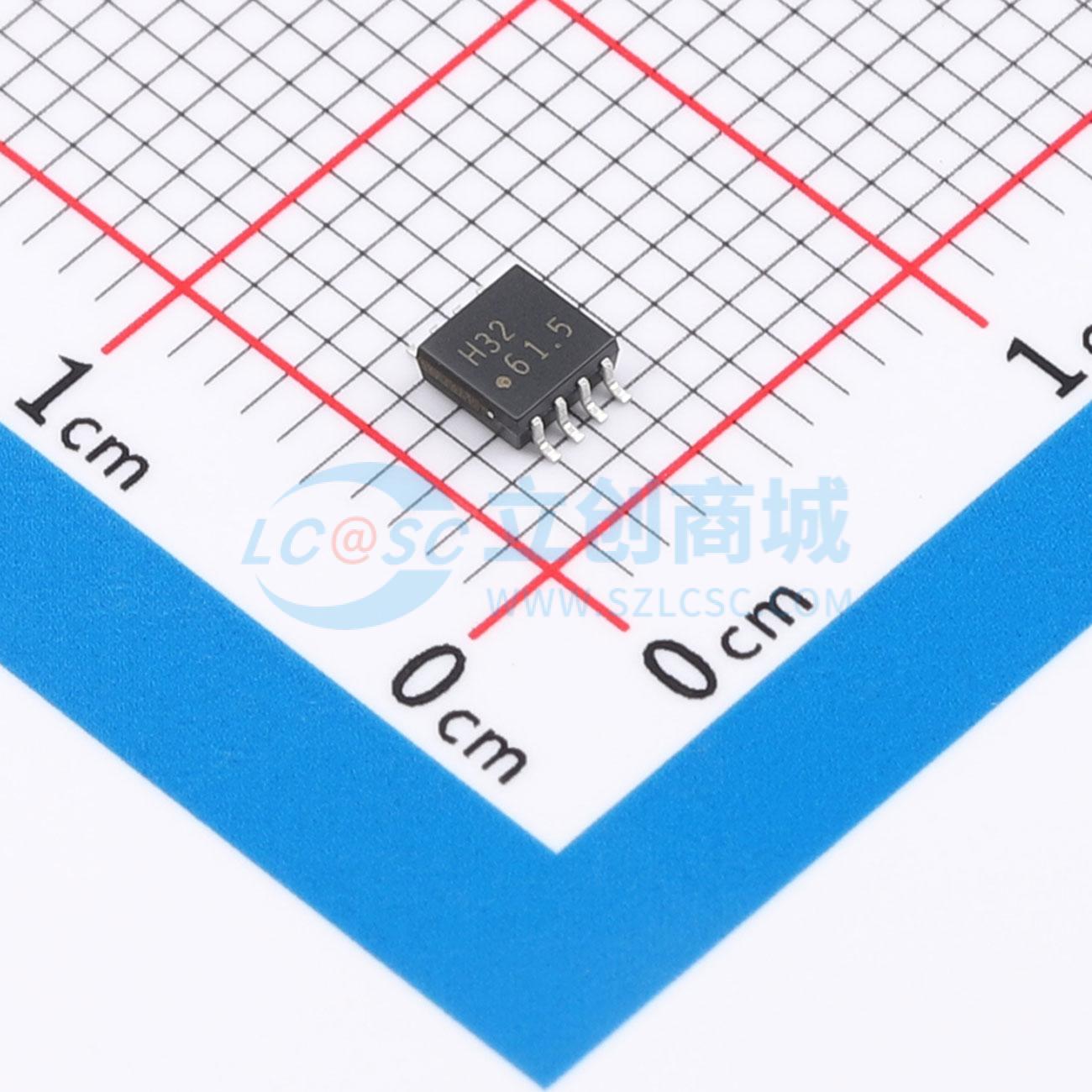

TC7WH32FU,LJ(CT
TC7WH32FU,LJ(CT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7WH32FU,LJ(CT
- 商品编号
- C6284111
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 2 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.94V；2.9V；2.58V；1.9V；4.4V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | TC7WH系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
双2输入或门
商品特性
- 宽工作温度范围：Topr = -40°C 到 125°C
- 高速运行：tpd = 3.8 ns（典型值）（VCC = 5.0 V，CL = 15 pF）
- 低功耗：ICC = 2.0 μA（最大值）（Ta = 25°C）
- 高抗噪性：V NIH = V NIL = 28%VCC（最小值）
- 平衡的传播延迟：tPLH ≈ tPHL
- 5.5V 容限输入
- 宽工作电压范围：VCC = 2.0 到 5.5V
- 引脚分配和功能与 TC7W32 相同
