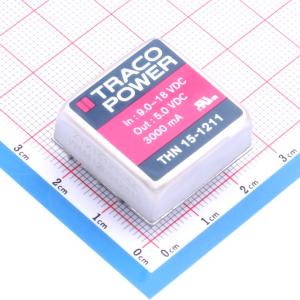

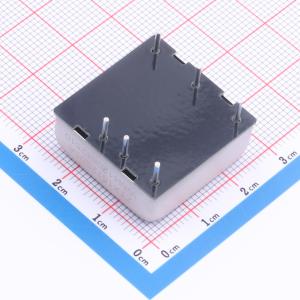

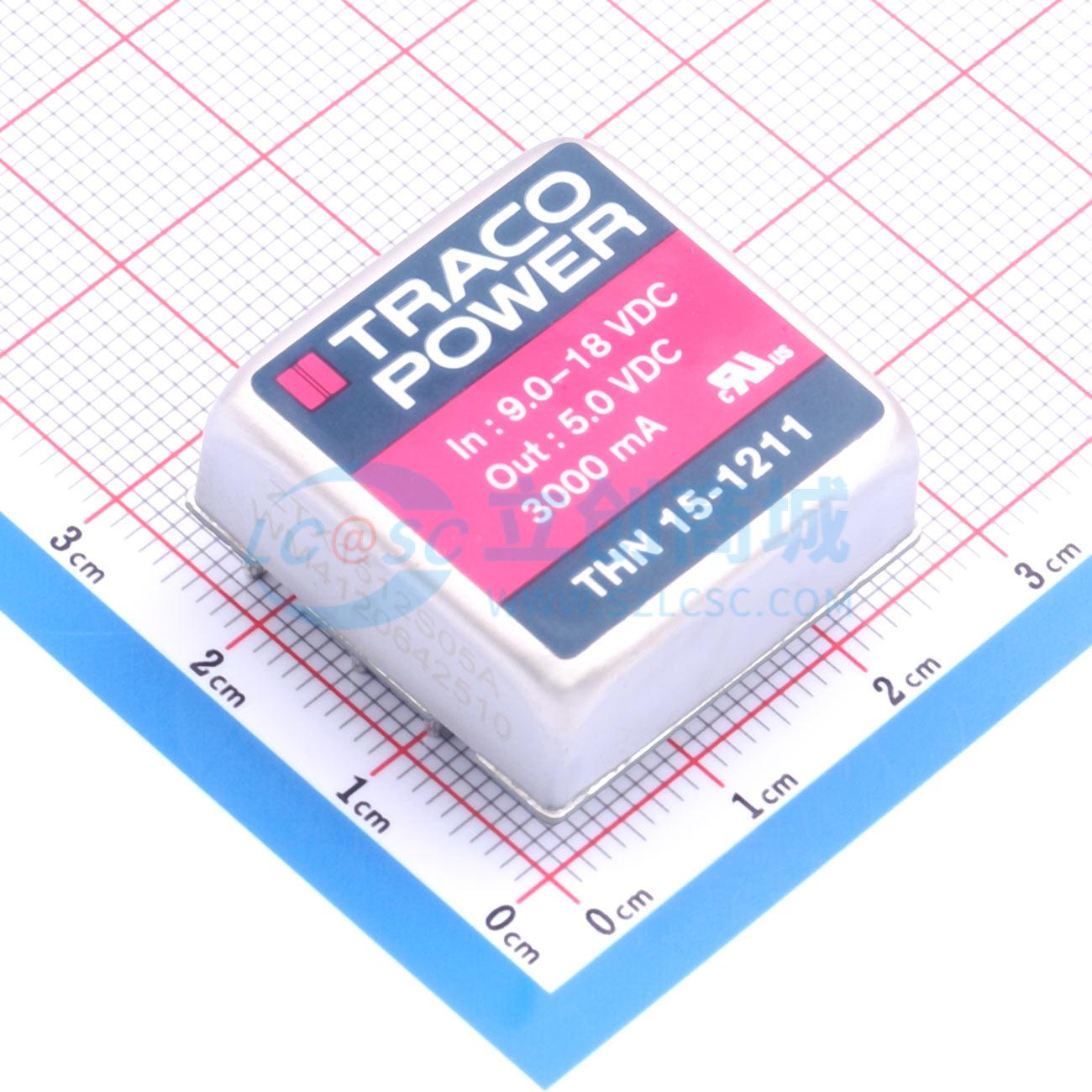

THN 15-1211
9V~18V 5V 3A 15W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是最新一代高性能DC/DC转换器模块，在功率密度方面树立了新标准。15W产品采用封装屏蔽金属外壳，尺寸仅为1.0" x 1.0" x 0.4"，占用的电路板空间减少50%。所有型号都有2:1的宽输入电压范围和精确调节的隔离输出电压。先进的电路设计提供高达88%的高效率，允许在-40℃至+85℃（降额使用）的工作温度范围内工作。还具备远程开/关和输出可调功能。
- 品牌名称
- TRACO POWER
- 商品型号
- THN 15-1211
- 商品编号
- C6283946
- 商品封装
- DIP,25.4x25.4mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 15W | |
| 工作电压(Vin) | 18V | |
| 转换效率 | 88% | |
| 输出电压(Vout) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 3A | |
| 隔离电压(Vrms) | 1.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 9.9mm |
商品概述
THN 15 系列是最新一代高性能 DC/DC 转换器模块，为功率密度设定了新的标准。这款 15 W 的产品采用封装、屏蔽金属外壳，尺寸仅为 1.0"×1.0"×0.4"，占用的电路板空间减少了 50%（！）。所有型号均具有 2:1 的宽输入电压范围和精确调节的隔离输出电压。先进的电路设计实现了高达 88% 的高效率，允许在 -40℃ 至 +85℃（降额使用）的温度范围内工作。其他特性包括远程开/关控制和输出可调功能。
商品特性
- 最小的 15 W 封装转换器
- 超紧凑尺寸：1.0"×1.0"×0.4"
- 带隔离基板的屏蔽金属外壳
- 2:1 宽输入范围：9 - 18、18 - 36 或 36 - 75 VDC
- 输出电压可调
- 输入/输出隔离电压 1600 VDC
- 极高效率，高达 88%
- 工作温度范围：-40℃ 至 +85℃
- 远程开/关控制
- 行业标准引脚排列
应用领域
- 移动设备
- 仪器仪表
- 通信和工业电子领域的分布式电源架构
- 印刷电路板空间有限的任何场合
