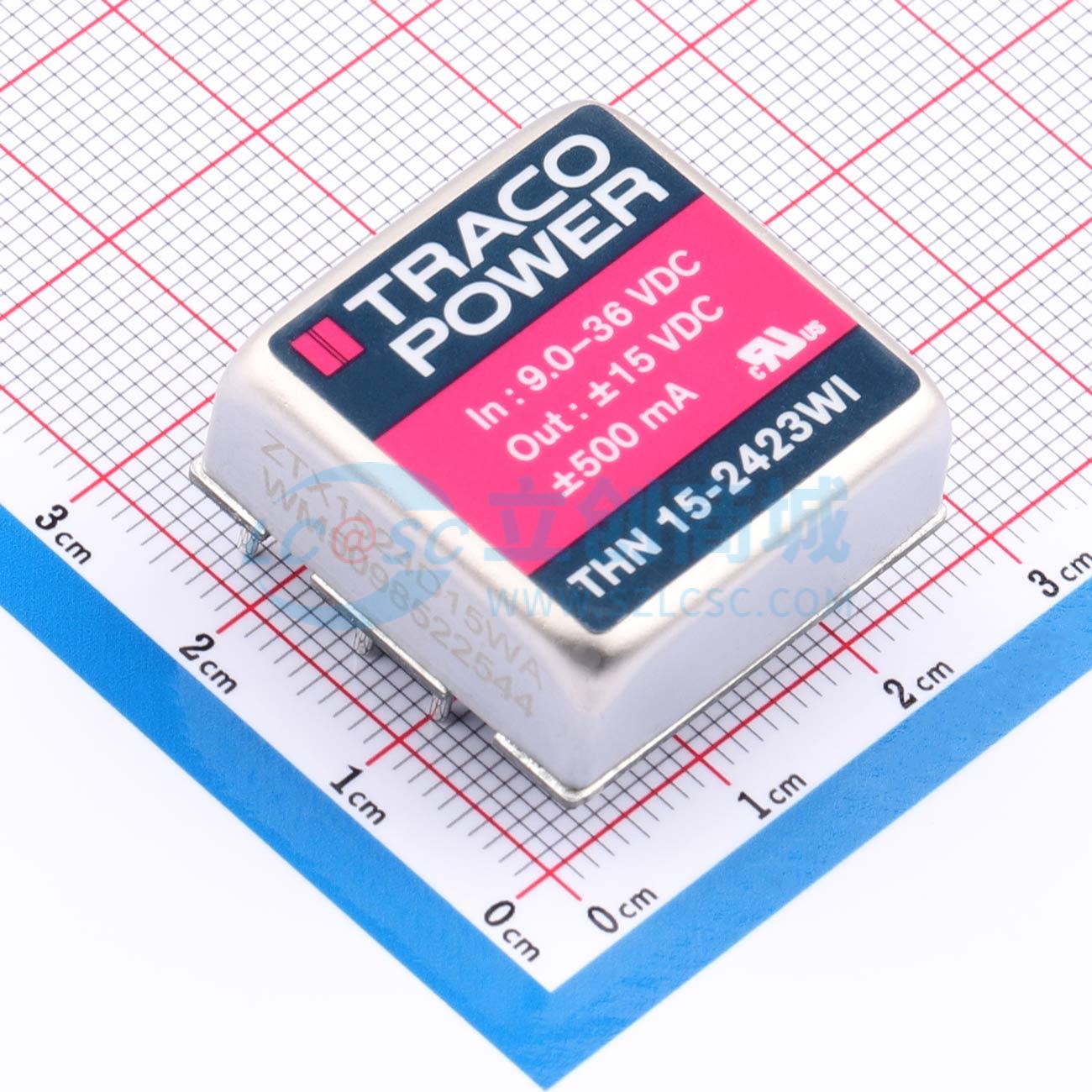

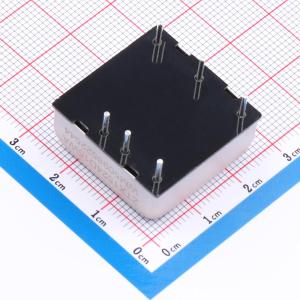

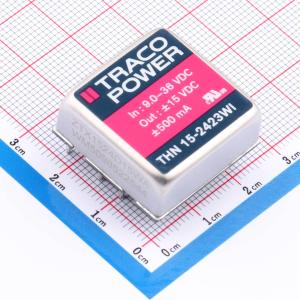

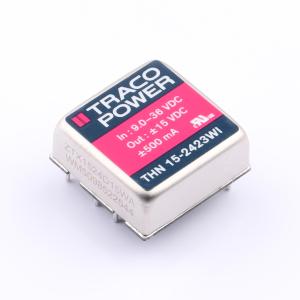

THN 15-2423WI
15W 高效、超宽输入范围 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是最新一代高性能DC/DC转换器模块，树立了功率密度的新标准。这款15 W产品采用全封闭屏蔽金属封装，尺寸仅为1.0英寸 x 1.0英寸 x 0.4英寸，占用电路板空间减少50% (!)。所有型号均具有4:1的超宽输入电压范围和精确调节的输出电压。先进的电路设计可提供高达87%的高效率，工作温度范围为-40°C至+85°C（降额）。其他特性包括远程开/关和可调输出。这些转换器的典型应用包括电池供电设备、移动仪器仪表、通信和工业电子中的分布式电源架构，以及PCB空间至关重要的各种应用。
- 品牌名称
- TRACO POWER
- 商品型号
- THN 15-2423WI
- 商品编号
- C6283960
- 商品封装
- DIP,25.4x25.4mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 15W | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 91% | |
| 输出电压(Vout) | 24V；-24V | |
| 输出电流(最大值) | 500mA；315mA | |
| 最大容性负载 | 100uF；100uF | |
| 隔离电压(Vrms) | 1.6kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 400kHz | |
| 静态电流(Iq) | 45mA | |
| 纹波噪声 | 100mVp-p；100mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 10.16mm |
商品概述
THN 15WI 系列是新一代高性能 DC/DC 转换器模块，为功率密度树立了新标杆。这款 15 W 的产品采用封装屏蔽金属外壳，尺寸仅为 1.0"x1.0"x0.4"，占用的电路板空间减少了 50%（！）。所有型号均具备 4:1 的超宽输入电压范围和精确稳压输出。先进的电路设计实现了高达 87% 的高效率，工作温度范围为 -40℃ 至 +85℃（需降额使用）。其他特性包括远程开/关控制和输出可调。
商品特性
- 最小的 15 W 封装转换器
- 超紧凑尺寸：1.0"x1.0"x0.4"
- 带隔离底板的屏蔽金属外壳
- 4:1 超宽输入范围：9 - 36 VDC 或 18 - 75 VDC
- 输出电压可调：5 V 输出型号可调节至最高 6 VDC，非常适合 LDO 应用
- 输入/输出隔离电压 1600 VDC
- 高达 87% 的超高效率
- 工作温度范围：-40℃ 至 +85℃
- 远程开/关控制
应用领域
- 电池供电设备
- 移动仪器仪表
- 通信和工业电子领域的分布式电源架构
- 对 PCB 空间要求苛刻的所有应用场景
