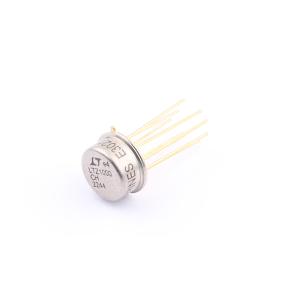

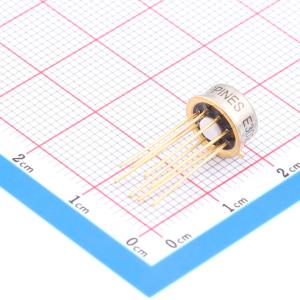

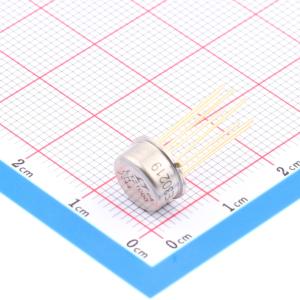

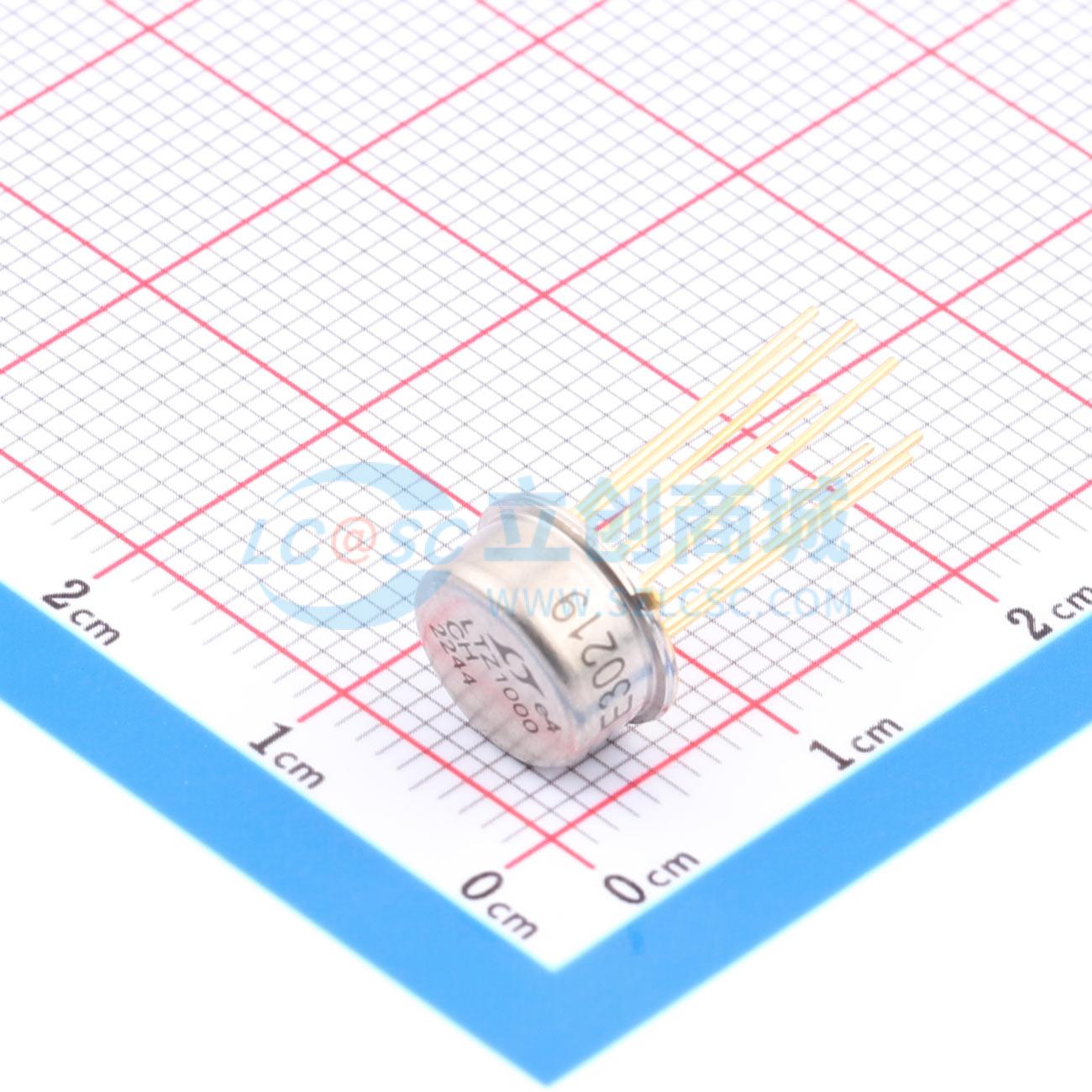

LTZ1000CH#PBF

超精准型基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是超稳定的温度可控基准源，设计用于提供7V输出，温度漂移为0.05ppm/℃，噪声约为1.2μVₚ₋ₚ，长期稳定性为2μV/kHr。芯片上包括一个表面下齐纳基准源、一个用于温度稳定的加热电阻和一个温度传感晶体管。外部电路用于设置工作电流并使基准源温度稳定，这可实现最大的灵活性以及最佳的长期稳定性和低噪声。如果用户实现加热控制并正确管理热布局，其性能优于旧设备，如LM199。为简化热绝缘，采用专有管芯连接方法，提供比其他型号更高的热阻。
品牌名称: ADI(亚德诺)
商品型号: LTZ1000CH#PBF
商品编号: C690851
商品封装: TO-99
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

LTZ1000和LTZ1000A是超稳定的温度可控基准源。它们旨在提供7V输出，温度漂移为0.05ppm/°C，噪声约为1.2µVP-P，长期稳定性为2µV/√kHr。芯片上集成了一个表面下齐纳基准源、一个用于温度稳定的加热电阻和一个温度传感晶体管。外部电路用于设置工作电流并对基准源进行温度稳定。这提供了最大的灵活性以及最佳的长期稳定性和低噪声性能。如果用户实施加热控制并正确管理热布局，LTZ1000和LTZ1000A基准源的性能优于LM199等旧器件。为简化热绝缘，LTZ1000A采用了一种专利的芯片粘贴方法，与LTZ1000相比，可显著提高热阻。

商品特性

1.2µVP-P噪声
2µV/√kHr长期稳定性
极低的滞后
0.05ppm/°C漂移
温度稳定
LTZ1000A的400°C/W热阻降低了绝缘要求
规定工作温度范围为-55°C至125°C
采用TO-99封装

应用领域

电压表
校准器
标准电池
秤
低噪声射频振荡器

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(20个/托盘，最小起订量 1 个)

个

起订量：1 个20个/托盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	7V
	精度	-

	属性	参数值
	温度系数	0.05ppm/℃
	电压基准类型	并联
	静态电流(Iq)	-
	噪声(0.1Hz-10Hz)	1.2uVp-p
	工作温度	-55℃~+125℃@(Ta)
