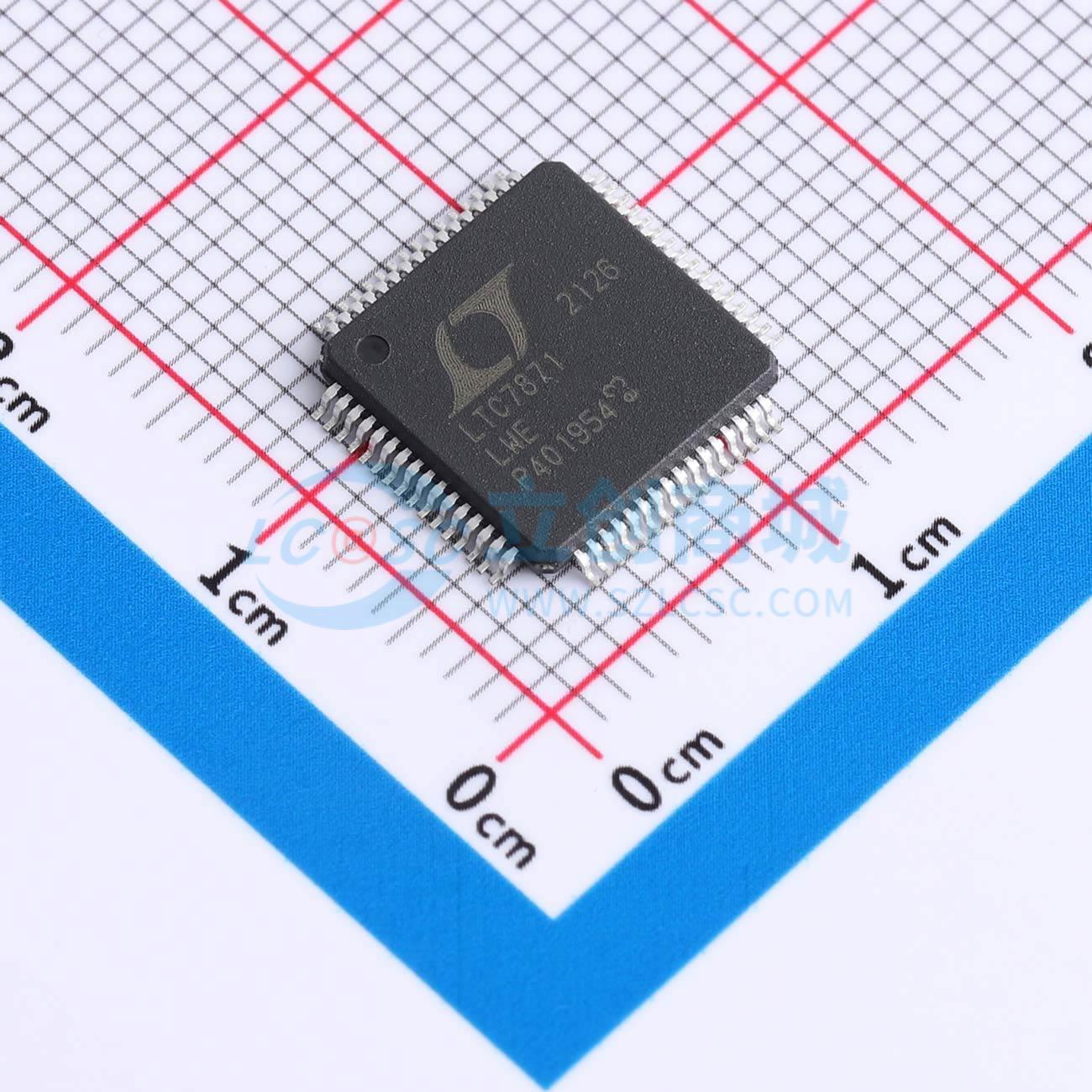

温馨提醒：图片仅供参考，商品以实物为准

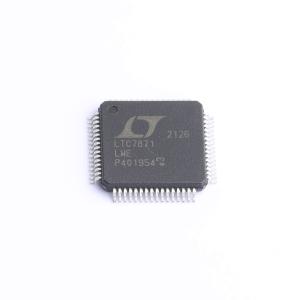

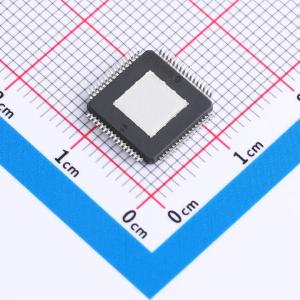

LTC7871HLWE#PBF

六相同步双向升降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC7871 是一款高性能双向降压或升压开关稳压控制器，可根据需要在降压或升压模式下工作。
品牌名称: ADI(亚德诺)
商品型号: LTC7871HLWE#PBF
商品编号: C690289
商品封装: ELQFP-64(10x10)
包装方式: 托盘
商品毛重: 1.382克(g)

商品参数

商品概述

LTC7871 是一种高性能的双向降压或升压开关调节器控制器，可以根据需求工作在降压模式或升压模式。它根据控制信号，在降压模式下从 VHIGH 调节到 VLOW，在升压模式下从 VLOW 调节到 VHIGH，使其非常适合 48V/12V 汽车双电池系统。精确的电流编程环路可以调节两个方向上可提供的最大电流。LTC7871 通过将能量从任一电池传输到另一个电池，允许两个电池同时向负载供电。

其专有的恒定频率电流模式架构提高了信噪比，实现了低噪声操作，并提供了相间极佳的电流匹配。其他特性包括符合 SPI 标准的串行接口、断续或连续工作模式、过压/欠压监测器、独立的降压和升压操作环路补偿、精确的电感电流监测以及过流保护。

LTC7871 采用 64 引脚 10mm x 10mm LQFP 封装。

商品特性

独特架构允许动态调节输入电压、输出电压或电流
与外部栅极驱动器和MOSFET配合使用
VHIGH电压高达100V；VLOW电压高达60V
同步整流：效率高达98%
ADI专有的高级电流模式控制
±1%的电压调节精度
过温准确、可编程电感电流监测和双向调节
符合SPI标准的串行接口
运行状态和故障报告
可编程VHIGH、VLOW裕度
可锁定相位频率：60kHz至750kHz
可选扩频调制
多相/多IC操作，最高可达24相
可选择CCM/DCM/突发模式操作
增强散热的64引脚LQFP封装
AEC-Q100认证进行中

应用领域

汽车48V/12V双电池系统
电池备份系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(160个/托盘，最小起订量 1 个)

个

起订量：1 个160个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	1.2V~60V
	输出电流	-
	开关频率	60kHz~750kHz

	属性	参数值
	工作温度	-40℃~+150℃
	同步整流	是
	输出通道数	1
	拓扑结构	降压式；升压式
	开关管(内置/外置)	外置
