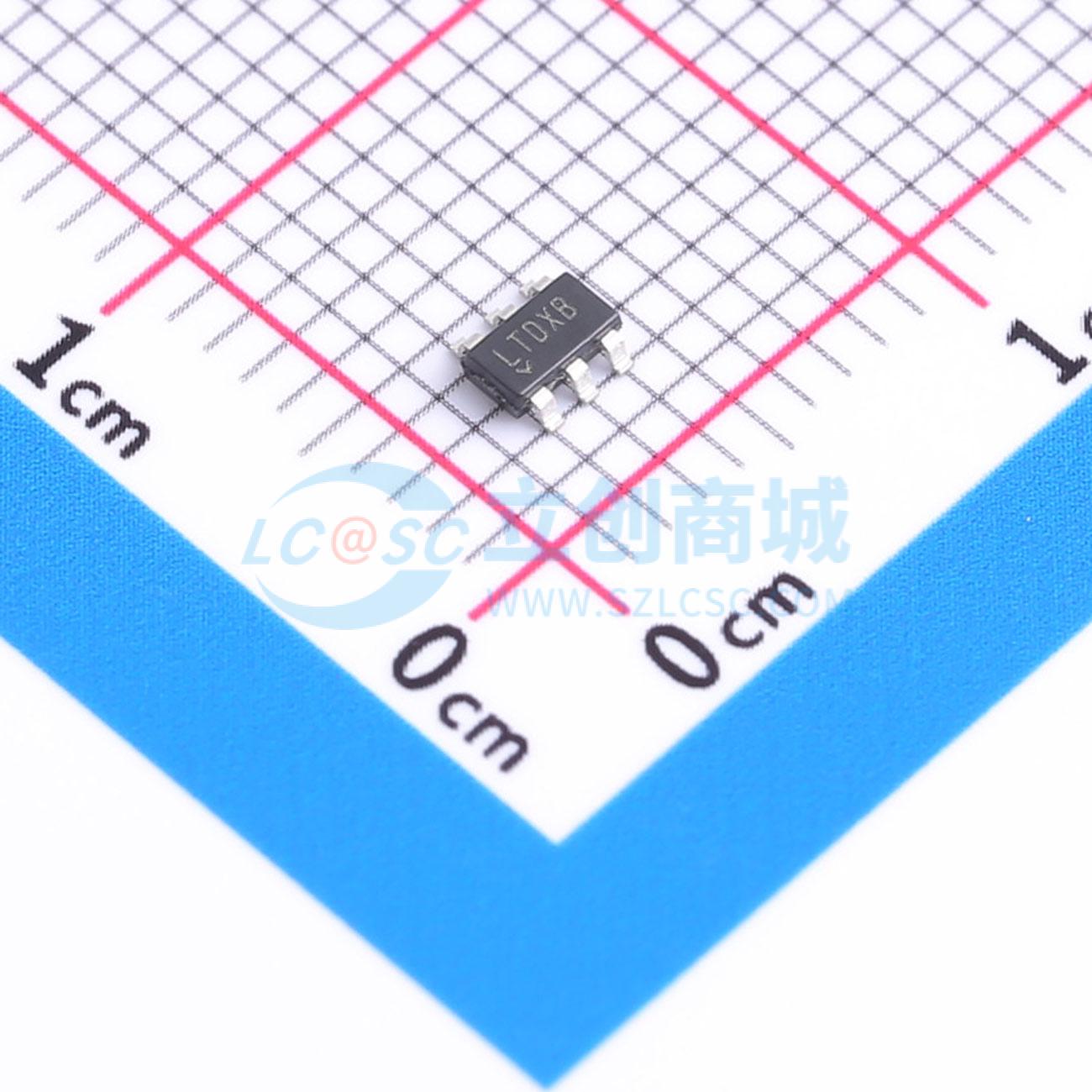

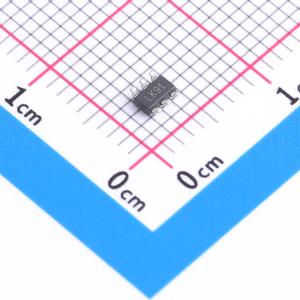

温馨提醒：图片仅供参考，商品以实物为准
LTC6992IS6-1#TRPBF
TimerBlox : 电压控制型脉宽调制器 (PWM)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有易于使用的模拟电压控制脉冲宽度调制（PWM）功能的硅振荡器。 一个电阻R(SET)对内部主振荡器频率进行编程。输出频率由主振荡器和内部可编程分频器N(DIV)决定，N(DIV)可设置为1到16384的八个设置。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC6992IS6-1#TRPBF
- 商品编号
- C689962
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.084639克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 定时器/计时器 | |
| 频率 | 1MHz | |
| 工作电压 | 2.25V~5.5V | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 是否可编程 | - | |
| 重置时间 | - | |
| 工作温度 | -55℃~+125℃ |
商品概述
LTC6992是一款具有易于使用的模拟电压控制脉宽调制（PWM）功能的硅振荡器。LTC6992属于TimerBlox系列多功能硅定时器件之一。
一个单一的电阻RSET设置LTC6992内部主振荡器的频率。输出频率由该主振荡器和一个内部频率分频器NDIV决定，NDIV可编程为从1到16384的八个设置值。
在MOD引脚上施加0V到1V之间的电压可以设置占空比。
四个版本在最小/最大占空比上有所不同。请注意，最小占空比限制为0%或最大占空比限制为100%允许在极端占空比设置下停止振荡。
应用领域
- PWM 伺服回路
- 加热器控制
- LED 调光控制
- 高振动、高加速度环境
- 移动及电池供电设备
