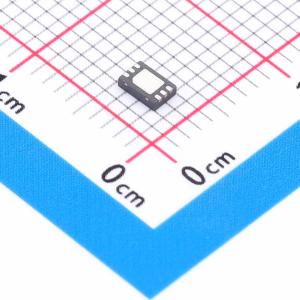

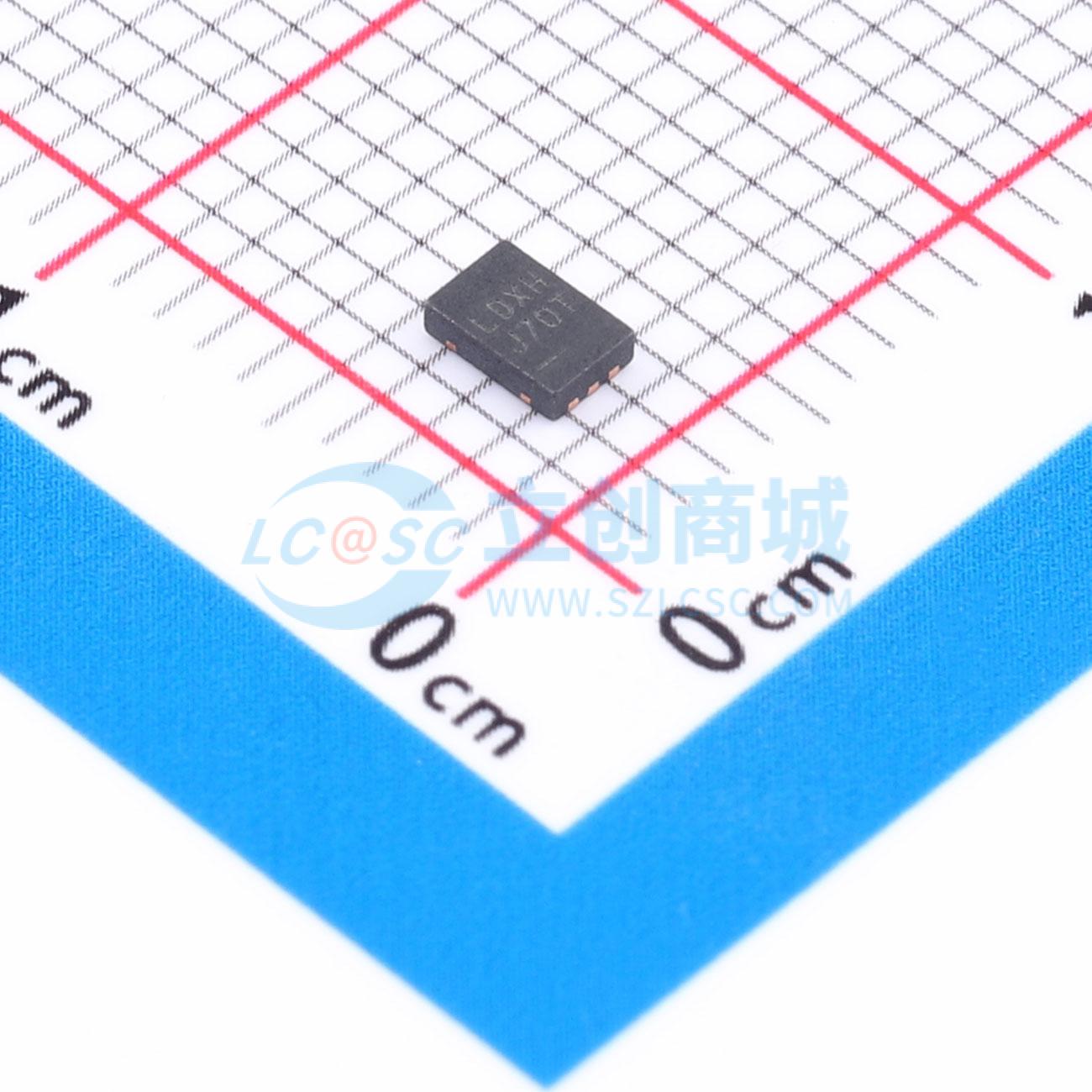

温馨提醒：图片仅供参考，商品以实物为准

LTC6993CDCB-1#TRMPBF

TimerBlox：单稳脉冲发生器 (单触发)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种单稳态多谐振荡器（也称为“单触发”脉冲发生器），可编程脉冲宽度为 1μs 至 33.6 秒。单个电阻 R_SET 对内部主振荡器频率进行编程，设置时间基准。输出脉冲宽度由该主振荡器和内部时钟分频器 N_DIV 决定，N_DIV 可编程为 1 至 2^21 的八个设置。输出脉冲宽度计算公式为 t_OUT = (N_DIV * R_SET) / (50kΩ) * 1μs，N_DIV = 1, 8, 64, …, 2^21
品牌名称: ADI(亚德诺)
商品型号: LTC6993CDCB-1#TRMPBF
商品编号: C689976
商品封装: DFN-6-EP(2x3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

LTC6993是一种单稳态多谐振荡器（也称为“一次性”脉冲发生器），具有1µs至33.6秒的可编程脉冲宽度。LTC6993属于TimerBloX系列多功能硅定时器件。

一个单独的电阻RSET设定了内部主振荡器的频率，从而确定了LTC6993的时间基准。输出脉冲宽度由该主振荡器和一个内部时钟分频器NDN决定，NDN可以设置为从1到2^21的八个不同值。

输出脉冲通过触发输入（TRIG）上的信号转换启动。每个部件都可以配置成生成正脉冲或负脉冲。LTC6993有四个版本，提供不同的触发信号极性和再触发能力。

LTC6993还提供了通过独立控制电压动态调整输出脉冲宽度的能力。

为了方便配置LTC6993，请使用TIMERBLOX: 单脉冲发生器网页设计工具。
