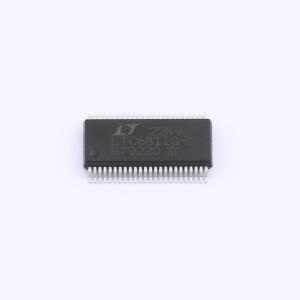

温馨提醒：图片仅供参考，商品以实物为准

LTC6811HG-1#3ZZPBF

集成菊花链接口的第4代12通道多单元电池监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC6811 是一款多节电池组监控器，可测量多达 12 节串联电池，总测量误差小于 1.2mV。0V 至 5V 的电池测量范围使 LTC6811 适用于大多数电池化学体系。所有 12 节电池可在 290μs 内完成测量，还可选择较低的数据采集速率以实现高降噪效果
品牌名称: ADI(亚德诺)
商品型号: LTC6811HG-1#3ZZPBF
商品编号: C689563
商品封装: SSOP-48-208mil
包装方式: 管装
商品毛重: 0.914克(g)

商品参数

商品概述

LTC6811是一款多节电池组监控器，可测量多达12节串联的电池，总测量误差小于1.2mV。0V至5V的电池测量范围使LTC6811适用于大多数电池化学体系。所有12节电池可在290µs内完成测量，也可选择较低的数据采集速率以实现高降噪效果。多个LTC6811器件可以串联连接，从而允许对长的高压电池串进行同步电池监控。每个LTC6811都有一个isoSPI接口，用于高速、抗射频干扰的长距离通信。使用LTC6811 - 1时，多个器件以菊花链形式连接，所有器件只需与一个主机处理器相连。使用LTC6811 - 2时，多个器件与主机处理器并联连接，每个器件都有独立的地址。 LTC6811可直接由电池组供电，也可由隔离电源供电。LTC6811为每节电池提供被动均衡功能，并可对每节电池进行单独的PWM占空比控制。其他特性包括片上5V稳压器、五条通用I/O线和睡眠模式，在睡眠模式下，电流消耗可降至4µA。

商品特性

与LTC6804引脚兼容升级
可测量多达12节串联电池
最大总测量误差为1.2mV
适用于高压系统的可堆叠架构
内置isoSPITM接口，支持1Mb隔离串行通信
使用单根双绞线，长度可达100米
低电磁干扰敏感度和辐射
290µs内可测量系统中的所有电池
同步电压和电流测量
带可编程噪声滤波器的16位ADC
专为符合ISO 26262标准的系统设计
带可编程定时器的被动电池均衡
五条通用数字I/O或模拟输入，可作为温度或其他传感器输入，可配置为I2C或SPI主机
睡眠模式供电电流为4μA
48引脚SSOP封装
通过AEC - Q100认证，适用于汽车应用

应用领域

电动和混合动力电动汽车
备用电池系统
电网储能
高功率便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

9.9折

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电池管理
	芯片类型	均衡芯片
	工作电压	-
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-

	属性	参数值
	电池类型	-
	电池节数	12
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	4uA
	接口类型	SPI
