商品概述

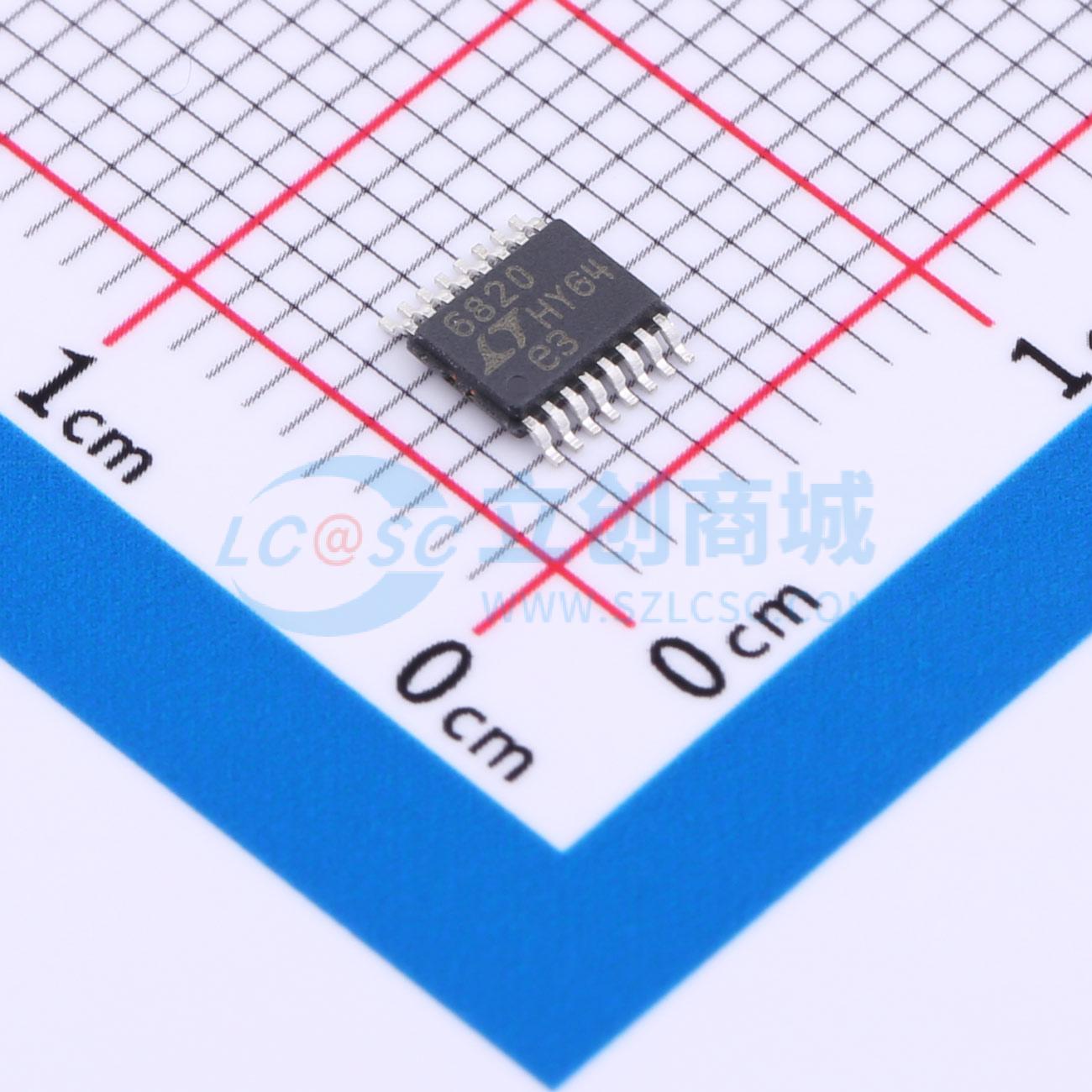

LTC6820通过单根扭绞对连接在两个隔离设备之间提供双向SPI通信。每个LTC6820将逻辑状态编码成信号，这些信号通过隔离屏障传输到另一个LTC6820。接收端的LTC6820解码传输信号，并驱动从设备总线至相应的逻辑状态。隔离屏障可以通过一个简单的脉冲变压器来桥接，以实现数百伏的隔离。

LTC6820使用匹配的源电流和灌电流驱动差分信号，消除了对变压器中心抽头的需求，并减少了电磁干扰。接收器中的精密窗口比较器检测差分信号。驱动电流和比较器阈值由一个简单的外部电阻分压器设置，使得系统能够根据所需的电缆长度和期望的信噪比性能进行优化。
