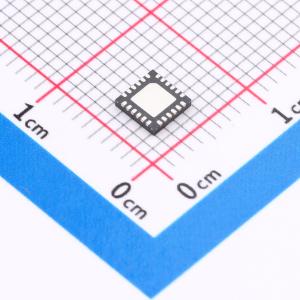

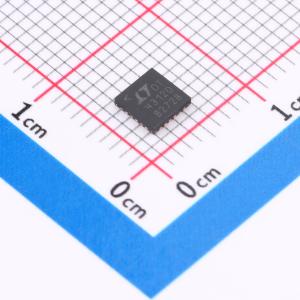

LTC6431BIUF-20#PBF

20dB增益块，50Ω IF放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LTC6431-20是一款具有20.8dB增益的增益块放大器，匹配50Ω，频率范围为20MHz到1400MHz，具有低噪声和高线性度，适用于多种信号链应用。
品牌名称: ADI(亚德诺)
商品型号: LTC6431BIUF-20#PBF
商品编号: C689342
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.21克(g)

商品参数

商品概述

LTC6431-20 是一款增益模块放大器，在超过1000MHz的频率下表现出极佳的线性度，并且具有低相关输出噪声。其独特的线性度、低噪声和低功耗组合使其成为许多信号链应用的理想选择。LTC6431-20易于使用，仅需最少的外部元件。它内部输入/输出匹配至50Ω，并且仅从单个5V电源汲取93mA电流。片上偏置和温度补偿确保在环境变化时保持性能。LTC6431-20采用高性能硅锗双极CMOS工艺，相比类似的砷化镓放大器具有出色的可重复性。所有A级LTC6431-20器件都在240MHz下经过OIP3测试并保证性能。LTC6431-20封装在4mm x 4mm 24引脚QFN封装中，带有裸露焊盘以进行热管理和降低电感。

应用领域

单端中频放大器
ADC驱动器
CATV 放大器集成电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	20MHz~1.4GHz
	增益	21.1dB
	噪声系数	2.6dB
	工作电压	4.75V~5.25V
	工作电流	93mA

	属性	参数值
	P1dB	23.5dBm
	工作温度	-40℃~+85℃
	输入回波损耗	10dB
	输出回波损耗	10dB
	IP3	47.8dBm
	功能特性	偏置控制电路；温度补偿；线性化设计
