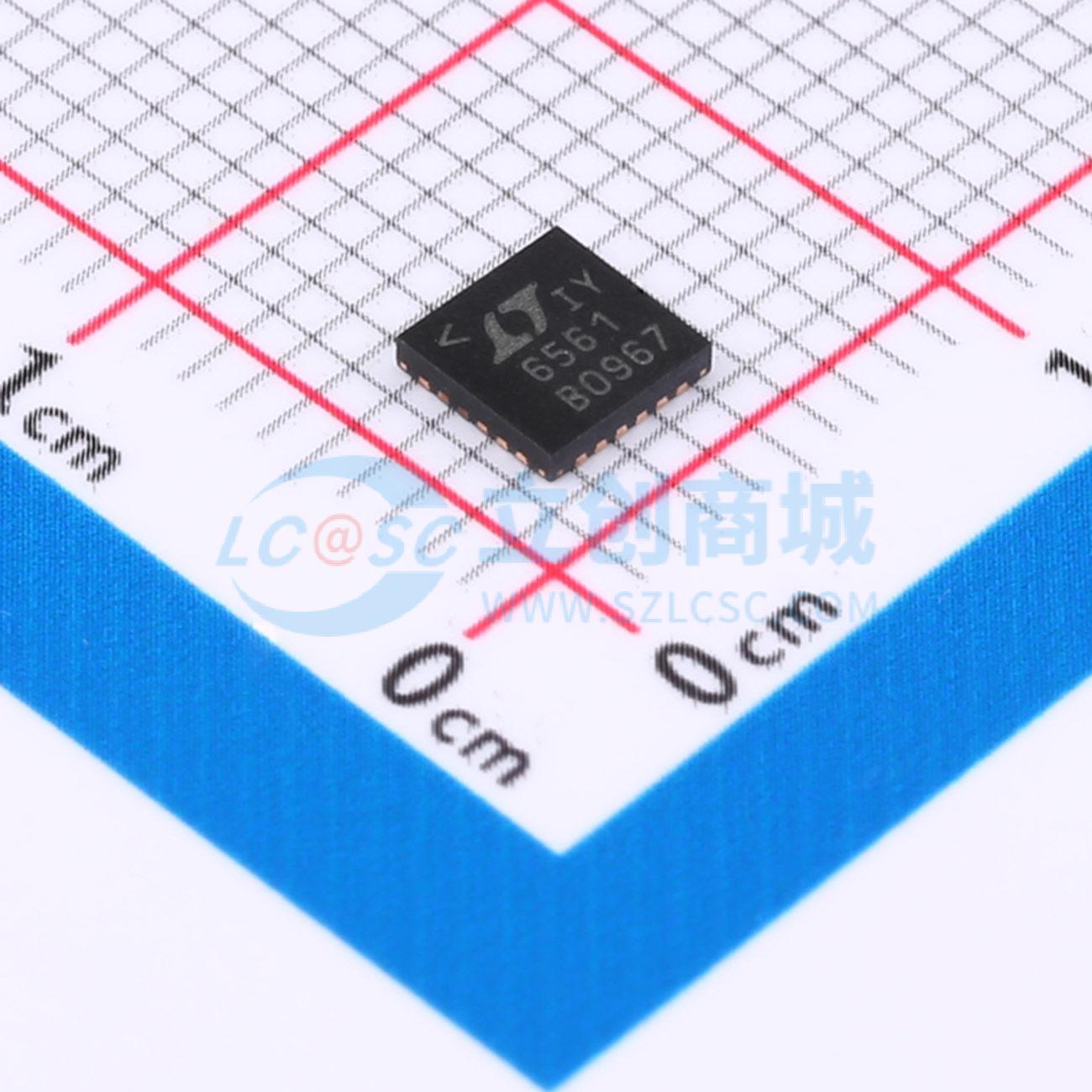

LTC6561HUF#PBF

LTC6561是一款低噪声四通道跨阻放大器（TIA），带宽为220MHz。这款多通道跨阻放大器具有低噪声、高跨阻和低功耗的特点，非常适合使用雪崩光电二极管（APD）的激光雷达接收器。该放大器的跨阻增益为74kΩ，线性输入电流范围为30μA。采用总电容为2pF的APD输入电路时，在200MHz下输入电流噪声密度为4.5pA/√Hz。电容越低，噪声和带宽性能进一步改善。该器件仅需5V单电源供电，功耗仅为200mW。利用内部4选1多路复用器和LTC6561的输出多路复用器，多个四通道LTC6561器件可以组合使用，直接与8、12、16和32通道的APD阵列连接。LTC6561具有快速过载恢复和快速通道切换能力，非常适合使用多个APD的激光雷达接收器。其单端输出在100Ω负载上的摆幅可达2VP-P，低阻抗运算放大器式输出可驱动端接50Ω的电缆。

• 输入电容为2pF时，–3dB带宽为220MHz
• 单端输出
• 跨阻增益为74kΩ
• 200MHz（2pF）下输入电流噪声密度为4.8μA/√Hz
• 200MHz带宽内（2pF）积分输入电流噪声为64nARMS
• 线性输入范围为0µA至30μA
• 过载电流峰值> ±400mA
• 快速过载恢复时间：12ns（1mA）
• 快速通道切换时间< 50ns
• 单5V电源供电
• 四通道功耗为200mW
• 100Ω负载上输出摆幅为2VP-P
• 4mm × 4mm、24引脚QFN封装
• 输出多路复用器可组合多个四通道器件，实现4、8、12、16、24、32通道解决方案
• 通过AEC-Q100汽车应用认证

• 激光雷达接收器
• 工业成像
