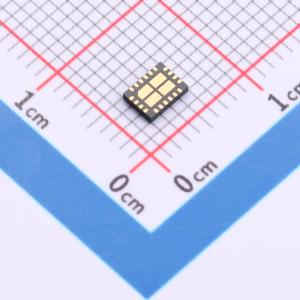

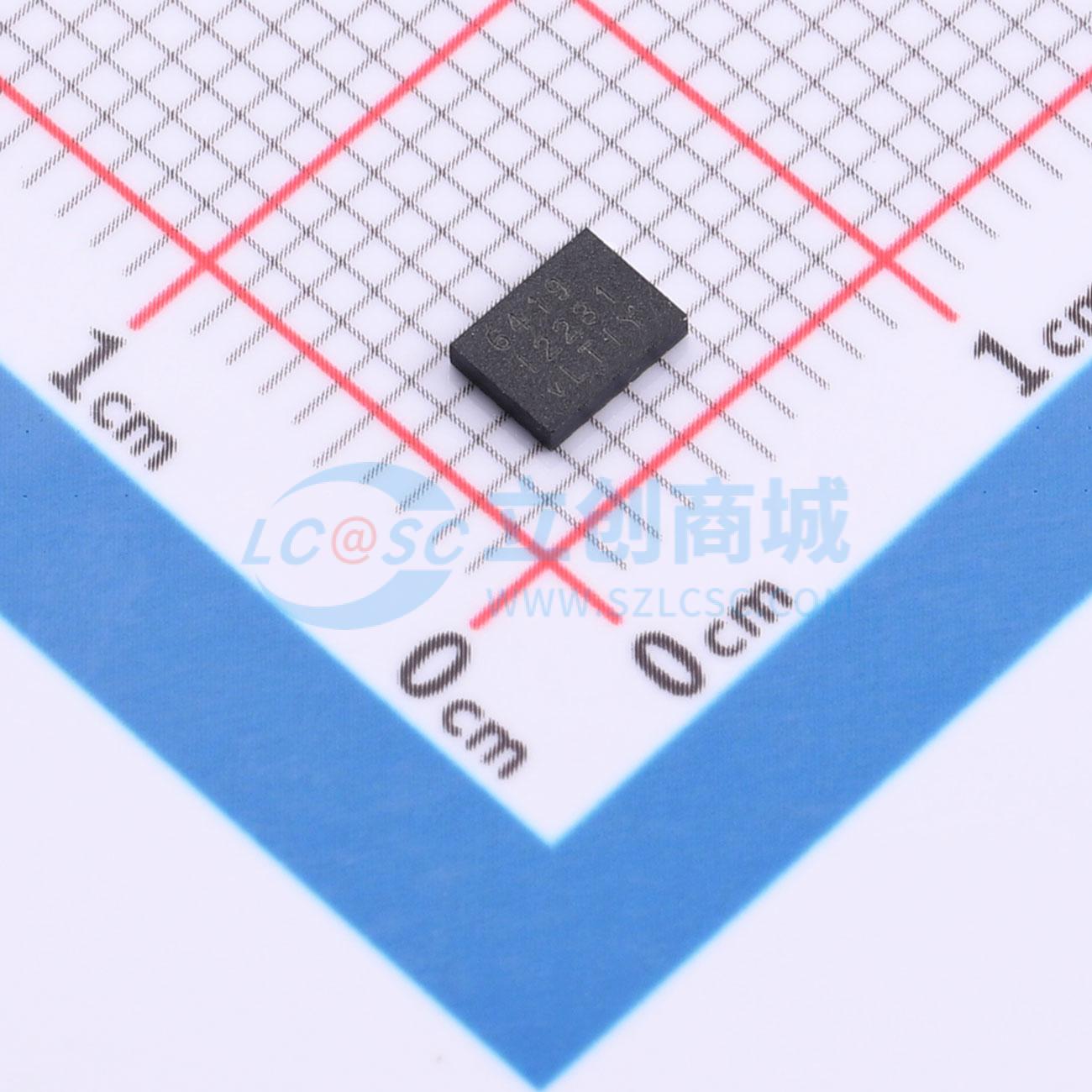

温馨提醒：图片仅供参考，商品以实物为准

LTC6419HV#PBF

双通道 10GHz GBW、1.1nV/√Hz差分放大器 / ADC 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道10GHzGBW、1.1nV/√Hz差分放大器/ADC驱动器
品牌名称: ADI(亚德诺)
商品型号: LTC6419HV#PBF
商品编号: C689319
商品封装: LQFP-20-EP(3x4)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

LTC6419是一款双路超高速、低失真差分放大器。其输入共模范围包含地电位，因此以地为参考的单端或差分输入信号可进行直流耦合、电平转换，并转换为差分信号以驱动ADC。增益和反馈电阻为外部元件，因此可针对每个应用定制精确的增益和频率响应。例如，放大器可在无过冲配置中进行外部补偿，这在某些时域应用中是理想的。 LTC6419在差分增益为1时保持稳定。这使得在不需要增益的应用中可实现低输出噪声。每个放大器的电源电流为52mA，且具有独立的关断引脚，可将每个放大器的电流消耗降至100μA。 LTC6419采用紧凑的4mm × 3mm 20引脚LQFN封装，工作温度范围为-40℃至125℃。

商品特性

10GHz增益带宽积
100MHz、2VP-P时85dB无杂散动态范围（SFDR）
1.1nV/√Hz输入噪声密度
100MHz时通道隔离度95dB
输入范围包含地电位
外部电阻设置增益（最小1V/V）
3300V/µs差分压摆率
52mA电源电流（每个放大器）
2.7V至5.25V电源电压范围
全差分输入和输出
可调输出共模电压
低功耗关断
小型20引脚4mm × 3mm × 0.75mm LQFN封装

应用领域

宽带I/Q放大器
双差分ADC驱动器
高速数据采集卡
自动测试设备
时域反射计
通信接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	差分运放
	放大器数	双路
	共模抑制比(CMRR)	90dB
	输入偏置电流(Ib)	62uA
	输入失调电压(Vos)	300uV
	增益带宽积(GBP)	10GHz
	压摆率(SR)	3300V/us

	属性	参数值
	轨到轨	轨到轨输入,轨到轨输出
	输出电流	-
	输入失调电压温漂(Vos TC)	2uV/℃
	静态电流(Iq)	-
	工作温度	-40℃~+125℃
	输出类型	差分
