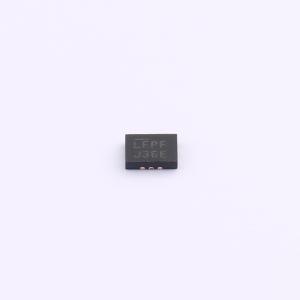

LTC6409IUDB#TRPBF

10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 10GHzGBW、1.1nV/√Hz差分放大器/ADC驱动器
品牌名称: ADI(亚德诺)
商品型号: LTC6409IUDB#TRPBF
商品编号: C689302

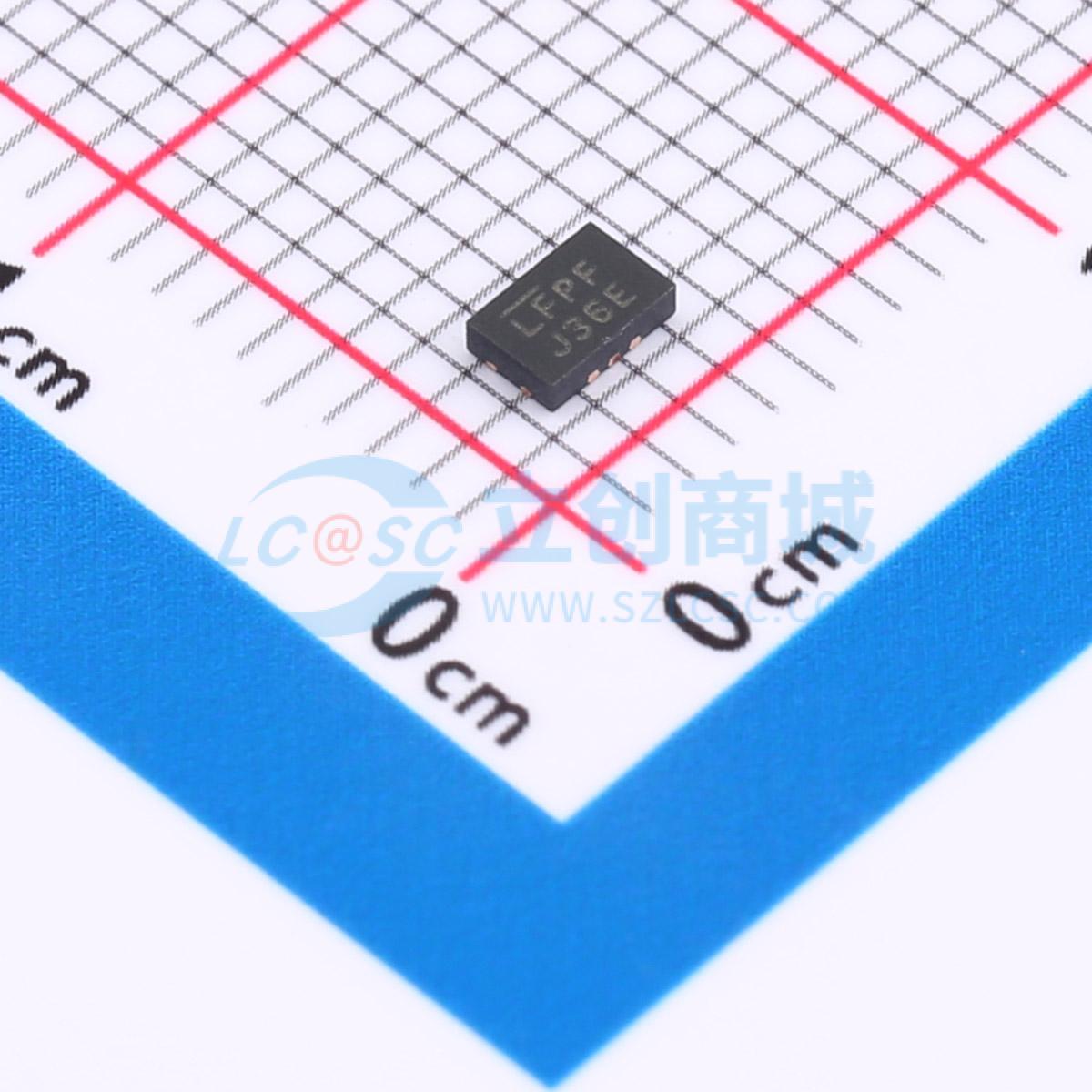

商品封装: QFN-10(2x3)
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	共模抑制比(CMRR)	75dB
	输入失调电压(Vos)	1mV
	增益带宽积(GBP)	9.5GHz
	压摆率(SR)	3300V/us
	最大电源宽度(Vdd-Vss)	5.25V
	噪声密度(eN)	1.1nV/√Hz@1MHz
	输出电流	70mA

	属性	参数值
	输入失调电压温漂(Vos TC)	2uV/℃
	输入失调电流(Ios)	10uA
	静态电流(Iq)	52mA
	工作温度	-40℃~+85℃
	输出类型	差分
	单电源	2.7V~5.25V
	电源纹波抑制比(PSRR)	60dB
	稳定时间	1.9ns

商品概述

LTC6409 是一款极高速、低失真差分放大器。其输入共模范围包括地，因此可以对地参考的输入信号进行直流耦合、电平转换并转换为差分信号以驱动 ADC。增益和反馈电阻是外部的，因此可以根据每个应用定制确切的增益和频率响应。例如，该放大器可以在无过冲配置下进行外部补偿，这在某些时域应用中是期望的。LTC6409 在差分增益为 1 时稳定。这可以在不需要增益的应用中实现低输出噪声。它消耗 52mA 的电源电流，并具有硬件关断功能，可将电流消耗降低至 100µA。LTC6409 采用紧凑的 3mm x 2mm 10 引脚无引脚 QFN 封装，工作温度范围为 -40°C 至 125°C。

应用领域

差分流水线ADC驱动器
高速数据采集卡
自动测试设备
时域反射计
通信接收器
