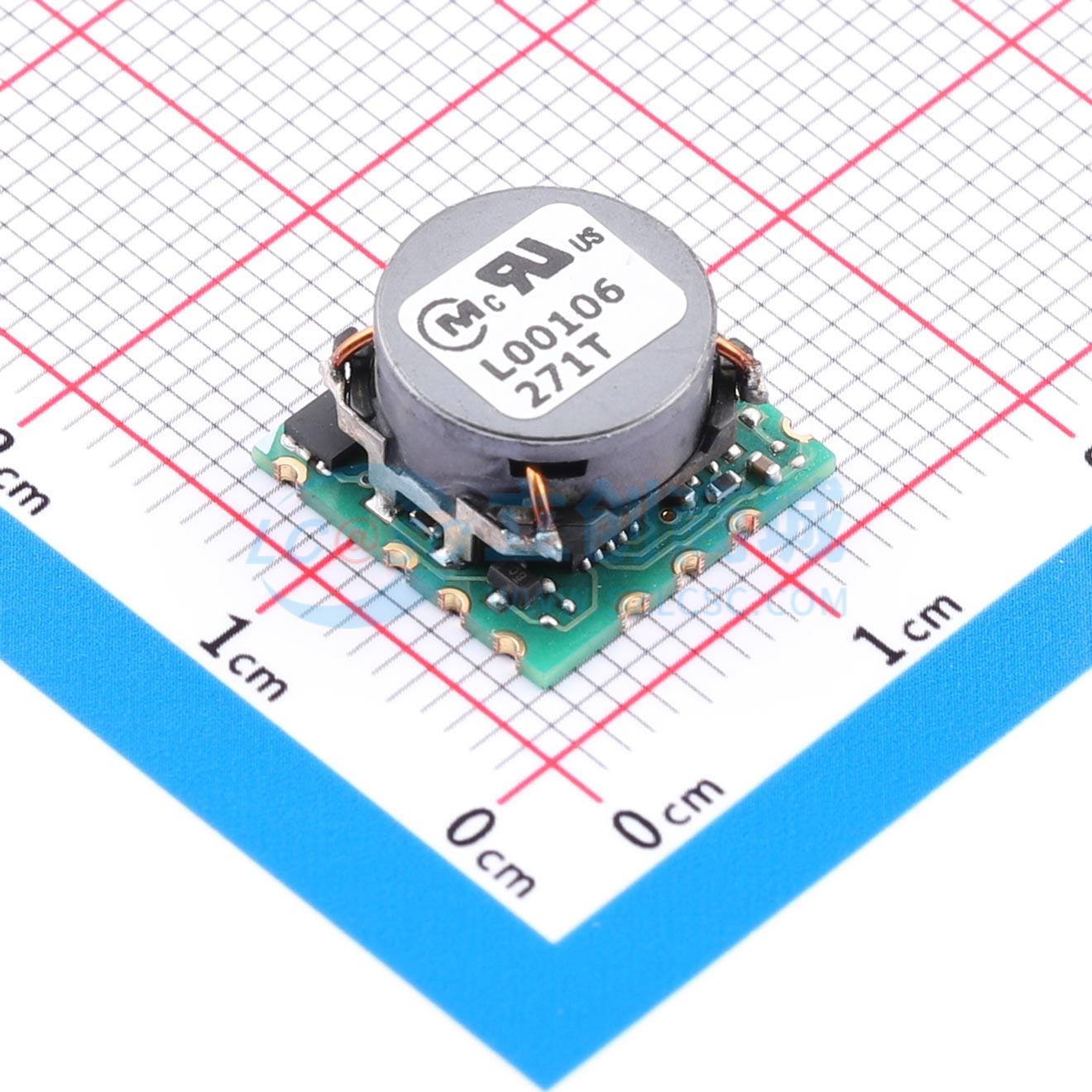

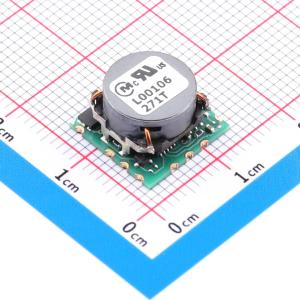

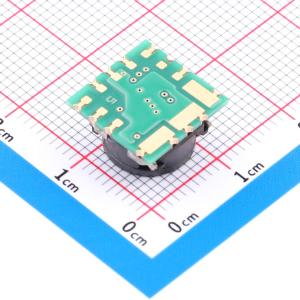

温馨提醒：图片仅供参考，商品以实物为准

OKL-T/6-W12N-C

4.5V~14V 591mV~5.5V 6A 30W

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OKL-T/6-W12系列是用于嵌入式应用的微型非隔离式负载点（PoL）DC/DC电源转换器。OKL-T/6-W12采用可检查焊盘栅格阵列（iLGA）封装，最大尺寸仅为0.48×0.48×0.283英寸（最大12.2×12.2×7.2毫米）。其宽输入电压范围为4.5至14伏直流。最大输出电流为6安培。基于固定频率同步降压转换器开关拓扑结构，这款高功率转换效率的负载点（PoL）模块具有可编程输出电压和开/关控制功能。这些转换器还具备欠压锁定（UVLO）、输出短路保护和过流保护功能。OKL2-T/6-W12型号可选配顺序/跟踪功能，可实现负载点（PoL）的电源排序。这些产品符合所有标准的UL/IEC 60950-1安全认证（第二版），并符合RoHS有害物质限制指令。
品牌名称: muRata(村田)
商品型号: OKL-T/6-W12N-C
商品编号: C6248591
商品封装: SMD,12.2x12.2mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	类型	-
	输出通道数	1
	输出功率	30W
	工作电压(Vin)	4.5V~14V
	转换效率	93%
	输出电压(Vout)	591mV~5.5V
	输出电流(最大值)	6A
	最大容性负载	300uF
	隔离电压(Vrms)	-

	属性	参数值
	功能特性	欠压保护；短路保护；上电时序控制；过流保护；自动故障恢复；过热保护
	工作温度	-
	开关频率	600kHz
	静态电流	-
	纹波噪声	20mVp-p
	长度	12.2mm
	宽度	12.2mm
	高度	7.2mm
	稳压类型	-

商品概述

OKL-T/6-W12系列是用于嵌入式应用的微型非隔离式负载点（PoL）DC/DC电源转换器。OKL-T/6-W12采用可检查焊盘栅格阵列（iLGA）封装，最大尺寸仅为0.48×0.48×0.283英寸（最大12.2×12.2×7.2毫米）。其宽输入电压范围为4.5至14伏直流。最大输出电流为6安培。基于固定频率同步降压转换器开关拓扑结构，这款高功率转换效率的负载点（PoL）模块具有可编程输出电压和开/关控制功能。这些转换器还具备欠压锁定（UVLO）、输出短路保护和过流保护功能。 OKL2-T/6-W12型号可选配顺序/跟踪功能，可实现负载点（PoL）的电源排序。这些产品符合所有标准的UL/IEC 60950-1安全认证（第二版），并符合RoHS有害物质限制指令。

商品特性

用于嵌入式应用的微型非隔离式负载点（PoL）DC/DC电源转换器
可检查焊盘栅格阵列（iLGA）封装
最大尺寸仅为0.48×0.48×0.283英寸（最大12.2×12.2×7.2毫米）
宽输入电压范围为4.5至14伏直流
最大输出电流为6安培
基于固定频率同步降压转换器开关拓扑结构
高功率转换效率
可编程输出电压和开/关控制
具备欠压锁定（UVLO）、输出短路保护和过流保护功能
OKL2-T/6-W12型号可选配顺序/跟踪功能，可实现负载点（PoL）的电源排序
符合所有标准的UL/IEC 60950-1安全认证（第二版），并符合RoHS有害物质限制指令
