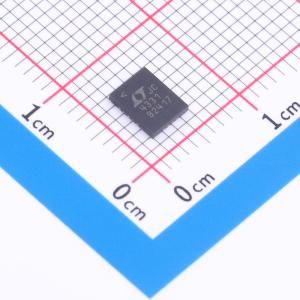

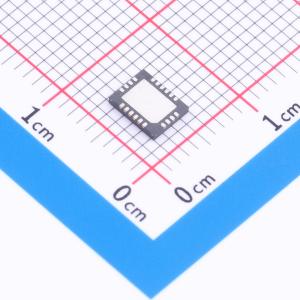

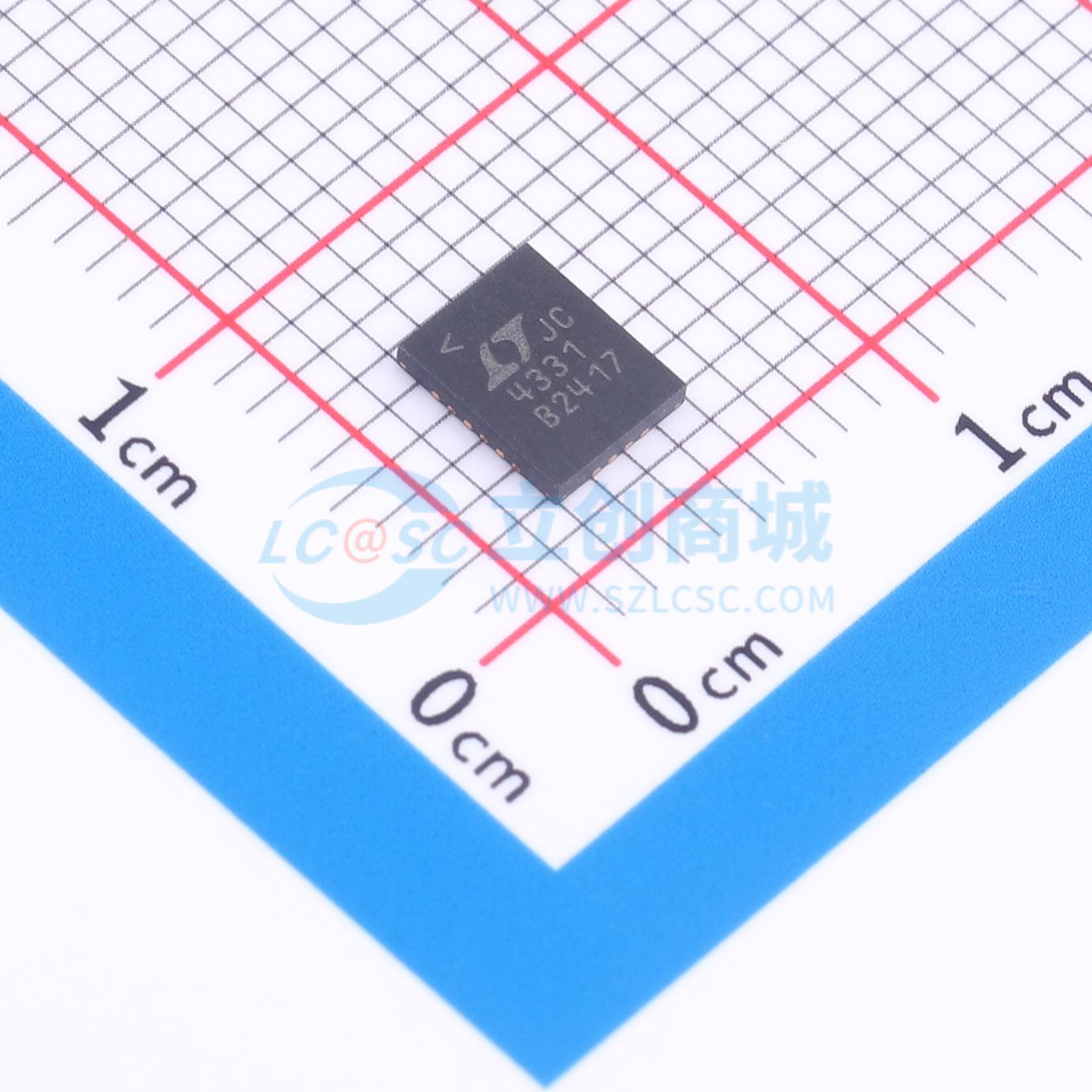

LTC4331CUFD#PBF

LTC4331 I2C从设备扩展器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC4331是一个点对点SMBus兼容的I2C从设备扩展器，设计用于高噪声工业环境。它使用±60V故障保护差分收发器，可以在单根双绞线差分链路上扩展I2C/SMBus总线，包括SMBALERT和控制信号。
品牌名称: ADI(亚德诺)
商品型号: LTC4331CUFD#PBF
商品编号: C688159
商品封装: QFN-20-EP(4x5)
包装方式: 管装
商品毛重: 1克(g)

商品概述

LTC4331 是一种点对点的 SMBus 兼容 I2C 从设备扩展器，专为在高噪声工业环境中运行而设计。使用 ±60V 故障保护差分收发器，LTC4331 可以通过单条双绞线差分链路将 I2C SMBus 总线（包括 SMBALERT 和控制信号）扩展到 1200 米。凭借扩展的共模工作范围，该解决方案能够容忍节点间的大地电位差。对于 EMI 敏感环境，摆率控制引脚可以减少差分链路发出的 EMI。

此外，LTC4331 还可以充当 I2C 到 I2C 桥接器，允许本地和远程网络之间具有独立的总线频率。该解决方案对主控设备完全透明，在大多数情况下不需要额外的代码；但是，提供了一个控制接口用于额外配置和故障监控。强烈建议使用完全支持 SCL 时钟拉伸的主控制器。

商品特性

最高1MHz串行时钟，快速模式加（Fm+）
可选链路波特率扩展I2C至1200米
防止±60V过电压线路故障
链路引脚±40kV ESD保护
链路引脚IEC 4级ESD ±8KV和EFT ±5kW
扩展共模范围：±15V
远程中断/SMBALERT和控制信号
低电磁干扰模式
兼容SMBus 3.0
I2C空闲检测及卡总线保护
I2C设备地址共享
3V至5.5V电源电压
1.62V至5.5V逻辑电源
4mm x 5mm 20引脚QFN封装

应用领域

工业控制和传感器
照明和音响系统控制

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C；SMBus
