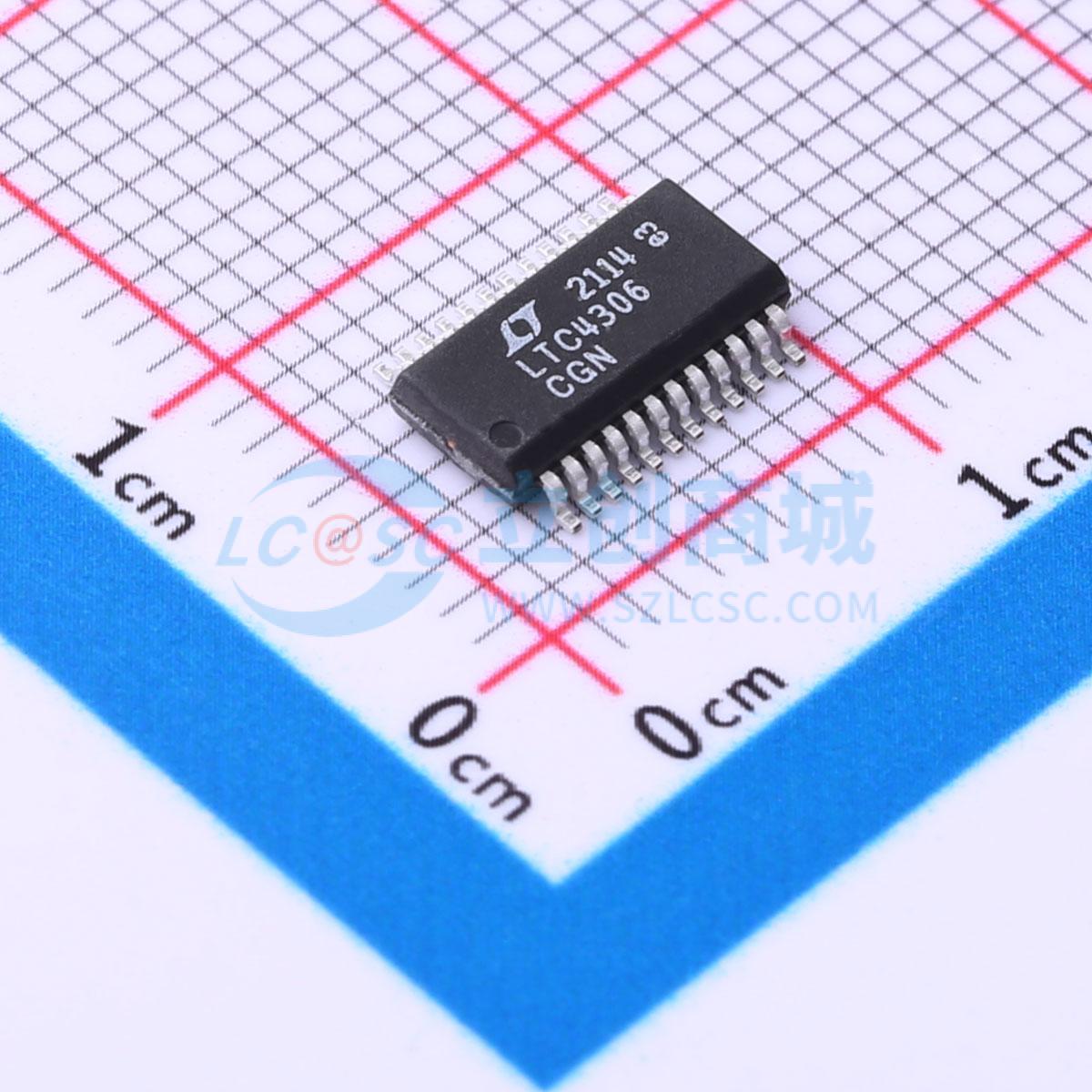

温馨提醒：图片仅供参考，商品以实物为准
LTC4306CGN#PBF
LTC4306 4通道2线总线多路复用器
- 描述
- LTC4306 是一个 4 通道 2 线总线多路复用器/开关，具有电容隔离功能。它通过命令连接 SDA 和 SCL 线，并提供双向缓冲以增加扇出。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4306CGN#PBF
- 商品编号
- C688038
- 商品封装
- SSOP-24-150mil
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C；SMBus |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LTC4306 是一个4通道的两线制总线多路复用器，带有总线缓冲器，用于在上游总线和下游总线之间提供电容隔离。通过软件控制，LTC4306 可以将上游两线制总线连接到任何所需的下游总线组合。每个通道可以独立于LTC4306的供电电压，被拉高至2.2V到5.5V之间的电源电压。下游通道还提供了ALERT1-ALERT4输入端口用于故障报告。
可编程超时电路可以在总线处于低电平时断开下游总线。当激活时，上升时间加速器会向两线制总线引脚注入电流以减少上升时间。将ENABLE引脚驱动为低电平可使所有功能恢复到默认状态。三个地址引脚提供了27个不同的地址。
LTC4306 采用24引脚QFN（4 mm x 5 mm）和SSOP封装。
应用领域
- 嵌套寻址
- 5V/3.3V电平转换器
- 电容缓冲器/总线扩展器
