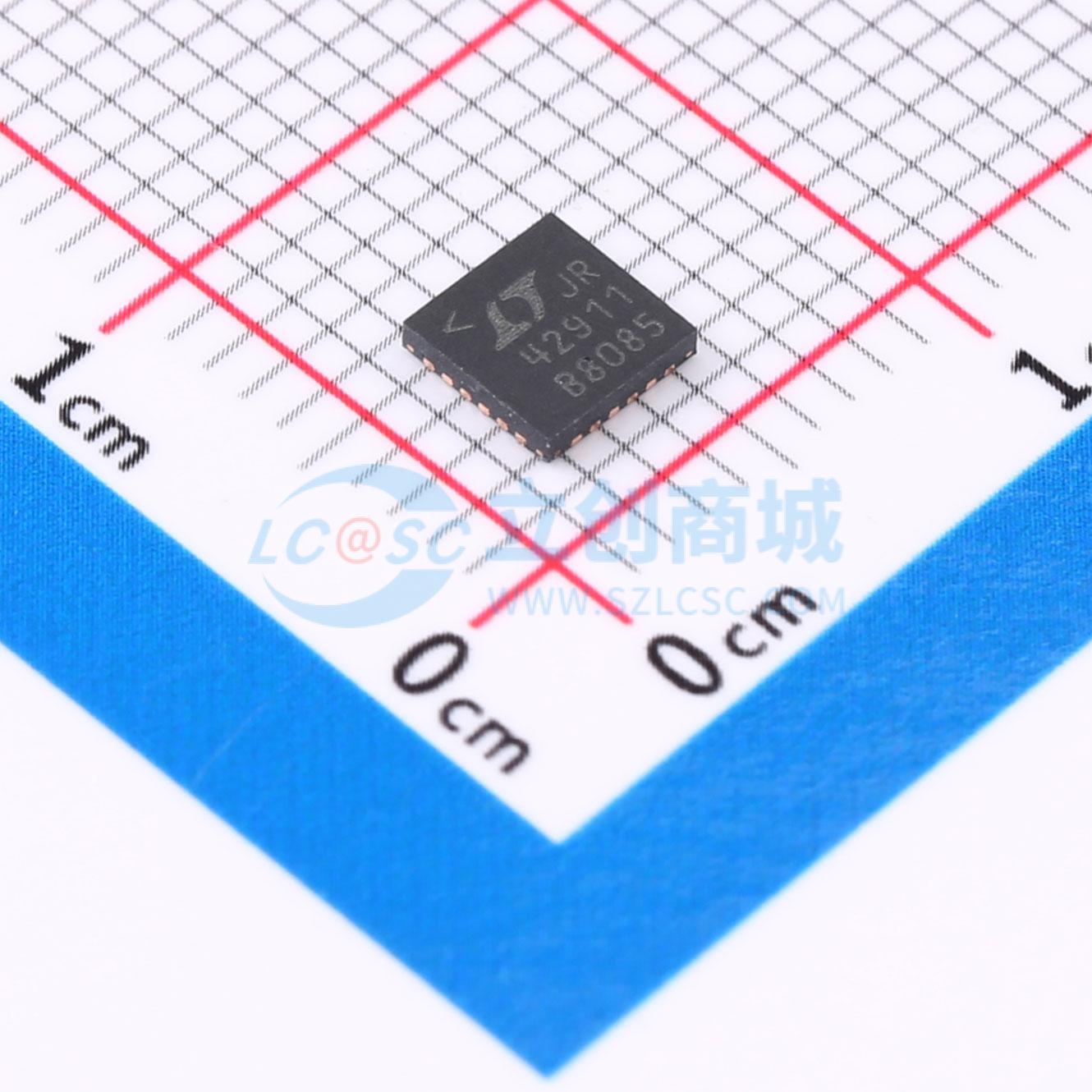

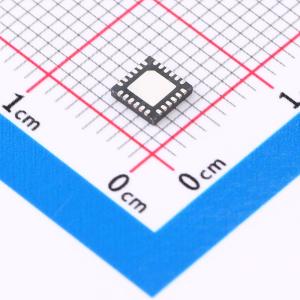

温馨提醒：图片仅供参考，商品以实物为准
LTC4291IUF-1#PBF
4 端口 IEEE 802.3bt PoE PSE 控制器
SMT扩展库PCB免费打样
- 描述
- 是一款4端口电源设备（PSE）控制器，适用于符合IEEE 802.3bt Type 3和4标准的以太网供电（PoE）系统，可为符合802.3af、802.3at和802.3bt标准的受电设备（PD）供电。通过采用低导通电阻（RDS(ON)）的外部MOSFET和每个电源通道0.15Ω的感测电阻，实现了业内最低的散热。采用变压器隔离通信协议，取代了昂贵的光耦合器和复杂的隔离3.3V电源，显著节省了物料清单（BOM）成本。先进的电源管理功能包括每个端口的14位电流监测、可编程电流限制以及对预选端口的多功能快速关断
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC4291IUF-1#PBF
- 商品编号
- C687969
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 | |
| 类型 | 供电设备(PSE) | |
| 最大功率 | 71.3W |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 8 | |
| 工作温度 | -40℃~+85℃ |
商品概述
LTC4291-1/LTC4292 芯片组是一款4端口供电设备（PSE）控制器，专为符合IEEE 802.3bt Type 3和Type 4标准的以太网供电（PoE）系统设计。LTC4291-1/LTC4292 设计用于为符合802.3af、802.3at和802.3bt标准的受电设备（PD）供电。通过使用低RDS(ON)外部MOSFET和每条电源通道0.15Ω的检测电阻，LTC4291-1/LTC4292芯片组实现了业界最低的热量耗散。一种变压器隔离的通信协议取代了昂贵的光电耦合器和复杂的隔离3.3V电源，从而显著降低了BOM成本。
高级电源管理功能包括每端口14位电流监测、可编程电流限制以及选定端口的多功能快速关断。高级电源管理主机软件可以免费获得许可。PD检测采用专有的多点检测机制，确保对错误PD识别具有出色的抗干扰能力。支持自动分类和5事件物理分类。LTC4291-1/LTC4292 包含一个最高可达1MHz的I2C串行接口。LTC4291-1/LTC4292可以通过引脚或I2C编程来协商PD提供的功率，最高可达71.3W。
应用领域
- 以太网供电电源端交换机/路由器
- 以太网供电电源端Midspans
