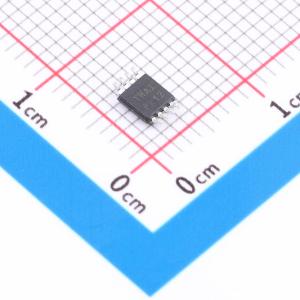

LTC4300-1CMS8#PBF

LTC4300 系列热插拔两线总线缓冲器允许在不损坏数据和时钟总线的情况下将 I/O 卡插入到带电背板中。当连接建立时，LTC4300-1/LTC4300-2 提供双向缓冲，使背板和卡的电容隔离。上升时间加速电路允许使用较弱的直流上拉电流，同时仍满足上升时间要求。在插入过程中，SDA 和 SCL 线预充电至 1V 以最小化总线干扰。

LTC4300-1 包含一个 CMOS 阈值数字使能输入引脚，该引脚在接地时将器件置于低电流模式，并在连接到 VCC 时设置为正常工作模式。它还包括一个开漏就绪输出引脚，该引脚指示背板和卡侧已连接在一起。LTC4300-2 用专用于卡侧的供电电压引脚 VCC2 替换了使能引脚，提供了 3.3V 和 5V 系统之间的电平转换。背板和卡都可以使用从 2.7V 到 5.5V 的供电电压，对哪个供电电压更高没有限制。LTC4300-2 还用数字 CMOS 输入引脚 ACC 替换了就绪引脚，该引脚启用和禁用上升时间加速电流。

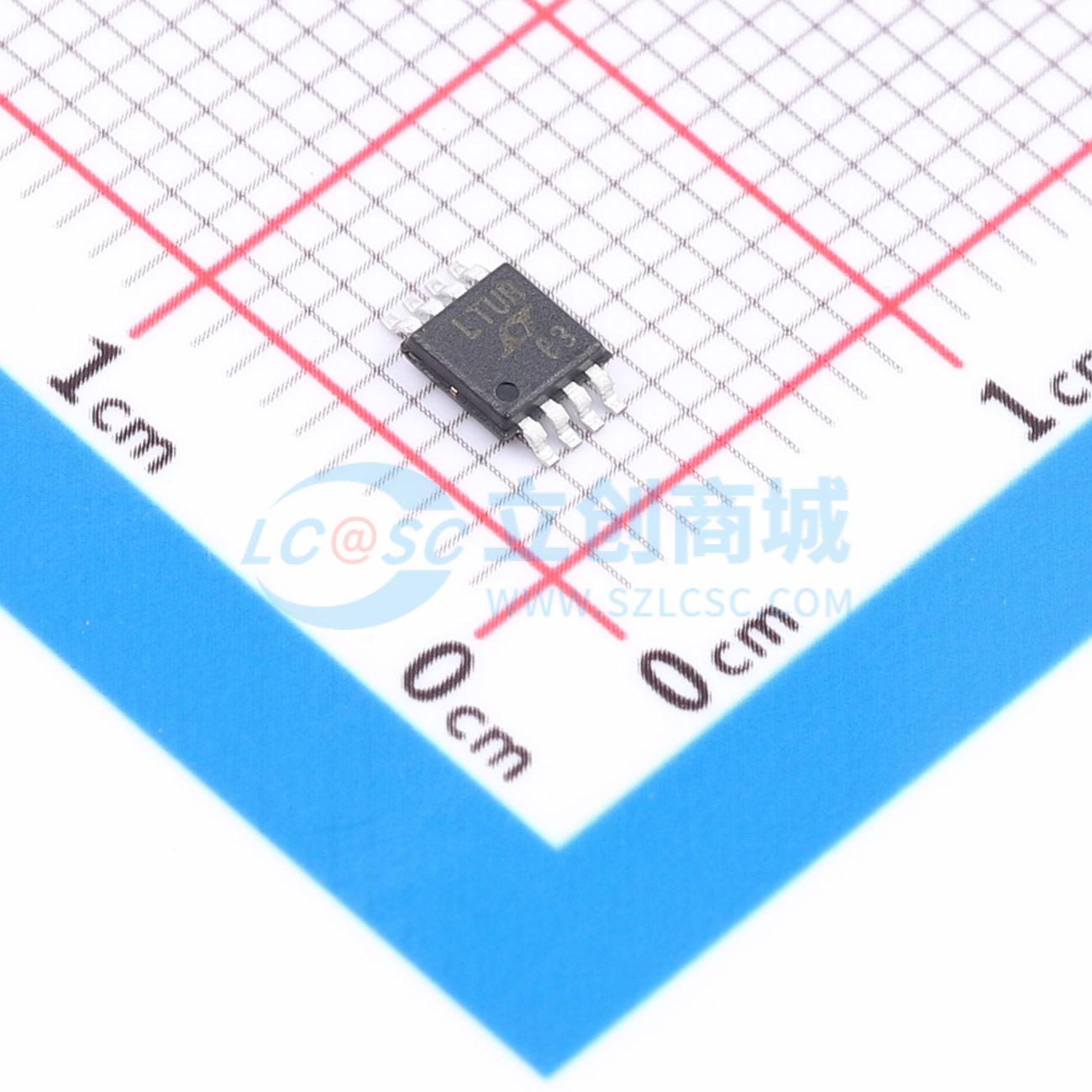

LTC4300 采用小型 8 引脚 MSOP 封装。

• SDA和SCL线路的双向缓冲器
• 增加扇出
• 在从背板插入和移除活动板期间防止SDA和SCL信号损坏
• 将输入SDA和SCL线路与输出隔离
• 兼容I2C、快速模式和SMBus标准（最高400kHz操作）
• 低ICC芯片禁用：<1µA（LTC4300-1）
• READY开漏输出（LTC4300-1）
• 所有SDA和SCL线路预充电至1V
• 支持时钟拉伸、仲裁和同步
• 5V到3.3V电平转换（LTC4300-2）
• VGC=0V时高阻抗SDA、SCL引脚
• 小型MSOP 8引脚封装

• 热板插入
• 服务器
• 电容缓冲器/总线扩展器
• 台式计算机
