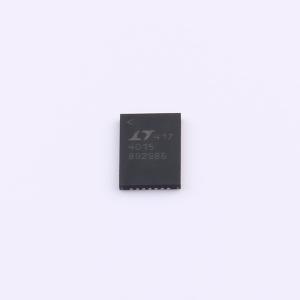

LTC4015IUHF#TRPBF

具数字遥测系统的多化学组成降压型电池充电器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一个完整的同步降压控制器/充电器，具有引脚可选、特定化学性质的充电和终止算法。可以对锂离子/聚合物、磷酸铁锂或铅酸电池进行充电。电池充电电压可通过引脚选择，并可通过I²C进行调节。输入电流限制和充电电流可以通过检测电阻精确编程，并可通过I²C串口单独调节。数字遥测系统可监控所有系统电源参数。支持锂电池的安全定时器和电流终止算法，还包括自动充电、预充电（锂离子）和NTC热敏电阻保护。I²C端口允许用户自定义充电器算法、读取充电器状态信息、配置可屏蔽和可编程警报，以及使用和配置库仑计数器。采用38引脚5mm×7mm QFN封装。
品牌名称: ADI(亚德诺)
商品型号: LTC4015IUHF#TRPBF
商品编号: C687160

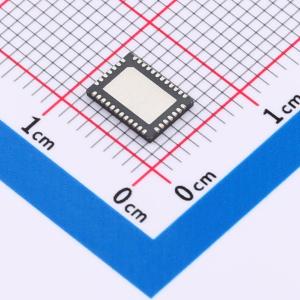

商品封装: QFN-38-EP(7x5)
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

商品概述

一款完整的同步降压控制器/充电器，具备引脚可选的、针对特定电池化学性质的充电和终止算法。它可以为锂离子/聚合物电池、磷酸铁锂电池或铅酸电池充电。电池充电电压可通过引脚选择并进行调节。输入电流限制和充电电流可通过检测电阻精确编程，并可通过串口单独调整。数字遥测系统可监控所有系统电源参数。支持针对锂化学性质电池的安全定时器和电流终止算法。它还具备自动再充电、预充电（锂离子电池）和 NTC 热敏电阻保护功能。其 I²C 端口允许用户自定义充电器算法、读取充电器状态信息、配置可屏蔽和可编程警报，以及使用和配置库仑计数器。采用 38 引脚 5mm × 7mm QFN 封装。

商品特性

支持多化学性质的锂离子/聚合物、磷酸铁锂或铅酸电池充电器，具备终止功能
高效同步降压电池充电器
数字遥测系统可监控 U_BAT、I_BAT、R_BAT、NTC 比率（电池温度）、V_IN、I_IN、V_SYSTEM、芯片温度
库仑计数器和集成 14 位 ADC
宽充电输入电压范围：4.5V 至 35V
宽电池电压范围：最高可达 35V
输入欠压充电电流限制环路
最大功率点跟踪
可选串口控制
输入电流限制优先保障系统负载输出
输入和输出理想二极管实现低损耗 PowerPath™ 操作
电池放电时可实现即时启动操作

应用领域

便携式医疗仪器
工业手持设备
照明设备
加固型笔记本电脑/平板电脑

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.1V~35V
	充电饱和电压	4.2V
	电池类型	磷酸铁锂电池；铅酸电池；锂电池

	属性	参数值
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	112uA
	接口类型	I2C
