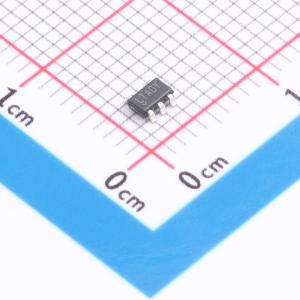

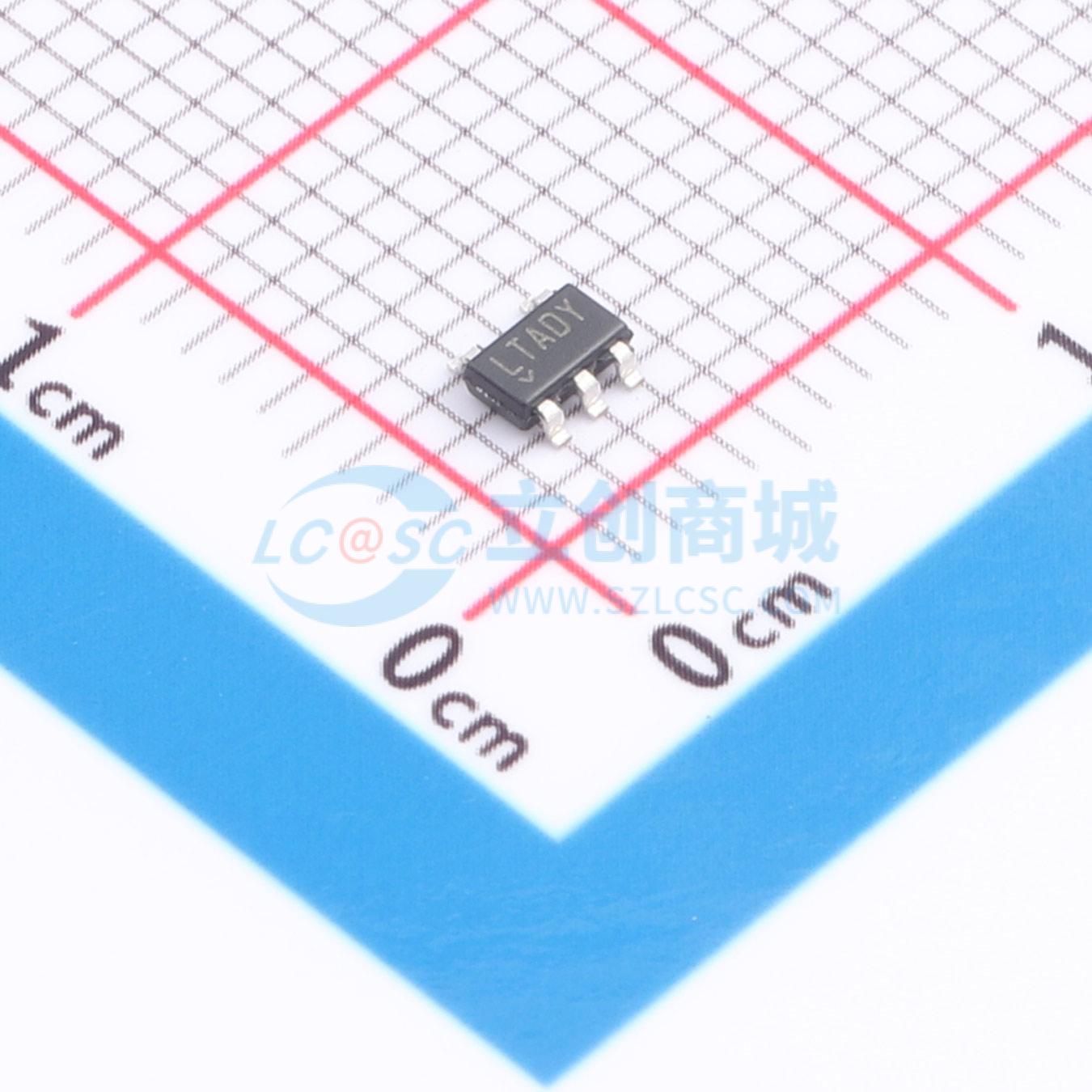

温馨提醒：图片仅供参考，商品以实物为准

LTC4054XES5-4.2#TRPBF

采用 ThinSOT 封装并具有热调节功能的独立线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单节锂离子电池的完整恒流/恒压线性充电器。其ThinSOT封装和较少的外部元件数量使其非常适合便携式应用。专为在USB电源规格内工作而设计。无需外部感测电阻，由于内部MOSFET架构，也不需要阻塞二极管
品牌名称: ADI(亚德诺)
商品型号: LTC4054XES5-4.2#TRPBF
商品编号: C687179
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

LTC4054 是一款完整的单节锂离子电池恒流/恒压线性充电器。其 ThinSOT 封装和较少的外部元件数量，使 LTC4054 非常适合便携式应用。此外，LTC4054 专门设计用于符合 USB 电源规格。由于采用内部 MOSFET 架构，无需外部检测电阻，也不需要隔离二极管。热反馈可调节充电电流，以在高功率运行或高环境温度期间限制芯片温度。充电电压固定为 4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的 1/10 时，LTC4054 会自动终止充电周期。当移除输入电源（壁式适配器或 USB 电源）时，LTC4054 会自动进入低电流状态，使电池漏电流降至小于 2μA。LTC4054 可进入关断模式，将电源电流降至 25μA。其他特性包括充电电流监测、欠压锁定、自动再充电以及一个状态引脚，用于指示充电终止和输入电压的存在。

商品特性

可编程充电电流高达 800mA
无需 MOSFET、检测电阻或隔离二极管
采用 ThinSOT 封装的完整单节锂离子电池线性充电器
具备热调节功能的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
可直接通过 USB 端口为单节锂离子电池充电
预设 4.2V 充电电压，精度为 ±1%
用于电量计量的充电电流监测输出
自动再充电
充电状态输出引脚
C/10 充电终止
关断模式下电源电流为 25μA
2.9V 涓流充电阈值（LTC4054）
可选择无涓流充电版本（LTC4054X）
软启动限制浪涌电流
采用 5 引脚 SOT - 23 封装

应用领域

手机
个人数字助理（PDA）
MP3 播放器
充电座和托架
蓝牙应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	535mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
