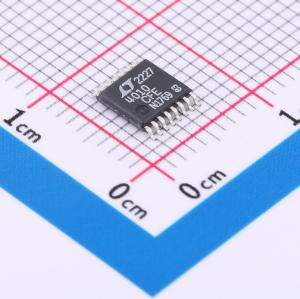

温馨提醒：图片仅供参考，商品以实物为准

LTC4010CFE#TRPBF

高效独立型镍电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 提供了一个完整、经济高效的镍电池快速充电解决方案，采用小封装，使用少量外部组件。包含一个550kHz PWM电流源控制器以及所有必要的充电启动、监控和终止控制电路。自动感应直流适配器的存在以及电池的插入或移除。当外部直流电源不存在时，进入关机状态，从已安装电池汲取的电源电流降至最低水平
品牌名称: ADI(亚德诺)
商品型号: LTC4010CFE#TRPBF
商品编号: C687138
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

LTC4010采用小型封装，使用少量外部元件，提供了一种完整且经济高效的镍电池快速充电解决方案。它包含一个550kHz的PWM电流源控制器以及所有必要的充电启动、监测和终止控制电路。 LTC4010可自动检测直流适配器的连接以及电池的插入或移除。当外部直流电源不存在时，LTC4010进入关断模式，从已安装电池汲取的电源电流降至尽可能低的水平。深度放电的电池会以涓流进行预充电。LTC4010可以同时使用–∆V和∆T/∆t快速充电终止技术，并能检测各种电池故障。如有必要，在快速充电完成后，会自动对镍氢（NiMH）电池进行补充充电。如果电池在充满电后自放电，该IC也会恢复充电。所有LTC4010的充电操作都由实际充电时间和最大平均电池电压限定。充电也可以通过最低和最高温度限制来控制。镍氢或镍镉（NiCd）快速充电终止参数可通过引脚选择。

商品特性

适用于1至16节电池的完整镍氢/镍镉充电器
无需微控制器或固件
550kHz PWM电流源控制器
使用陶瓷电容无 audible noise
宽输入电压范围：5.5V至34V
可编程充电电流：精度5%
自动涓流预充电
–∆V快速充电终止
可选的∆T/∆t快速充电终止和可选温度限定
自动镍氢补充充电
可编程定时器
自动再充电
多个状态输出
微功耗关断
16引脚热增强型TSSOP封装

应用领域

集成或独立电池充电器
便携式仪器或消费产品
电池供电的诊断和控制
备用电池管理

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~34V
	充电饱和电压	-
	放电截止电压	-
	电池类型	镍氢电池；镍镉电池

	属性	参数值
	电池节数	1~16
	工作温度	0℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	3mA
