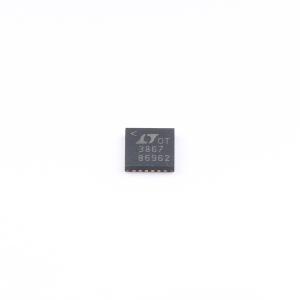

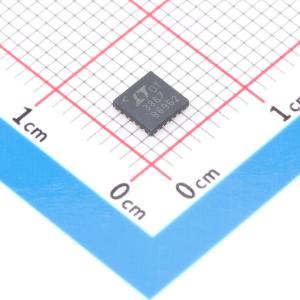

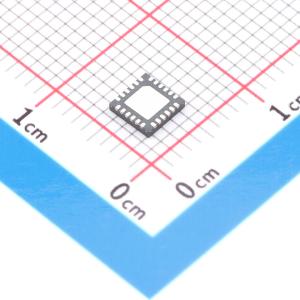

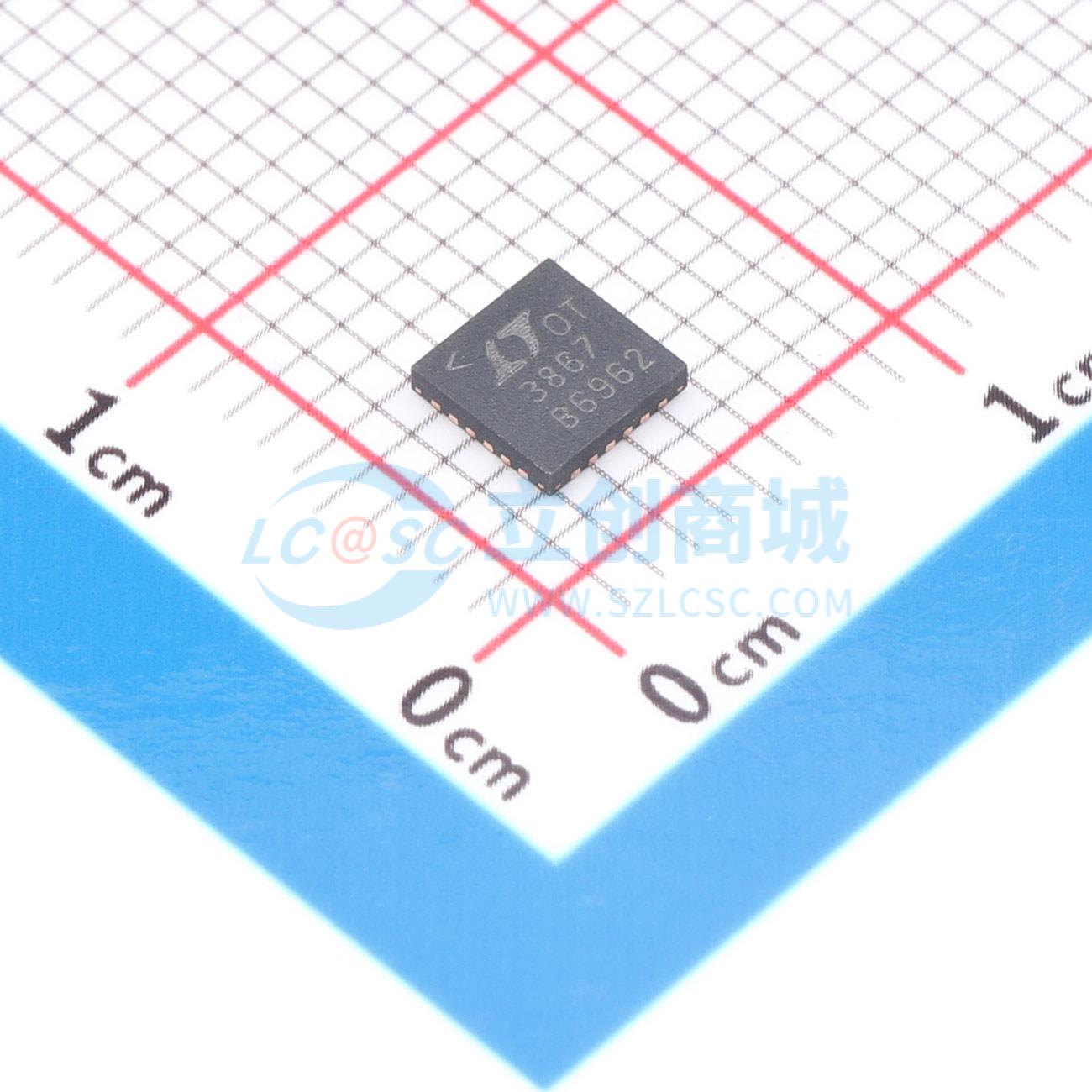

LTC3867EUF#PBF

具差分远端采样及非线性控制功能的同步降压型 DC/DC 控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3867EUF#PBF
商品编号: C686573
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.121克(g)

商品参数

商品概述

一款电流模式同步降压开关稳压器控制器，可驱动所有 N 沟道功率 MOSFET 级。通过采用非线性控制架构消除时钟延迟问题，将输出电压瞬态偏移降至最低。最大电流检测电压可在 30mV 至 75mV 之间编程，允许使用分立检测电阻或电感直流电阻（DCR）作为检测元件。可编程 DCR 温度补偿可实现恒定电流限制，不受电感温度影响。基于可编程电感温度的热关断功能可保护功率元件免受热应力影响。输出短路或过流后的软恢复功能可将输出过冲降至最低。具有精确的 0.6V 基准电压，可在 4V 至 38V 宽输入电源范围内调节高达 14V 的输出电压。包含一个高速差分远程检测放大器。支持突发模式、连续模式和脉冲跳跃模式。采用 24 引脚（4mm×4mm）QFN 封装。

商品特性

输入电压范围：4V 至 38V
输出电压范围：0.60V 至 14V
非线性控制架构可将输出瞬态偏移降至最低（可选）
可编程 DCR 温度补偿
±0.75% 的 0.6V 电压基准
200kHz 至 1.2MHz 的固定频率范围
锁相环（PLL）频率同步
检测电阻（RSENSE）或 DCR 电流检测
差分远程输出电压检测
支持向预偏置输出平滑启动
可编程软启动或输出电压跟踪
打嗝模式/输出过流软恢复
24 引脚（4mm×4mm）QFN 封装

应用领域

汽车系统
电信系统
工业设备
分布式直流电源系统

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~38V
	输出电流	-
	开关频率	1.2MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
