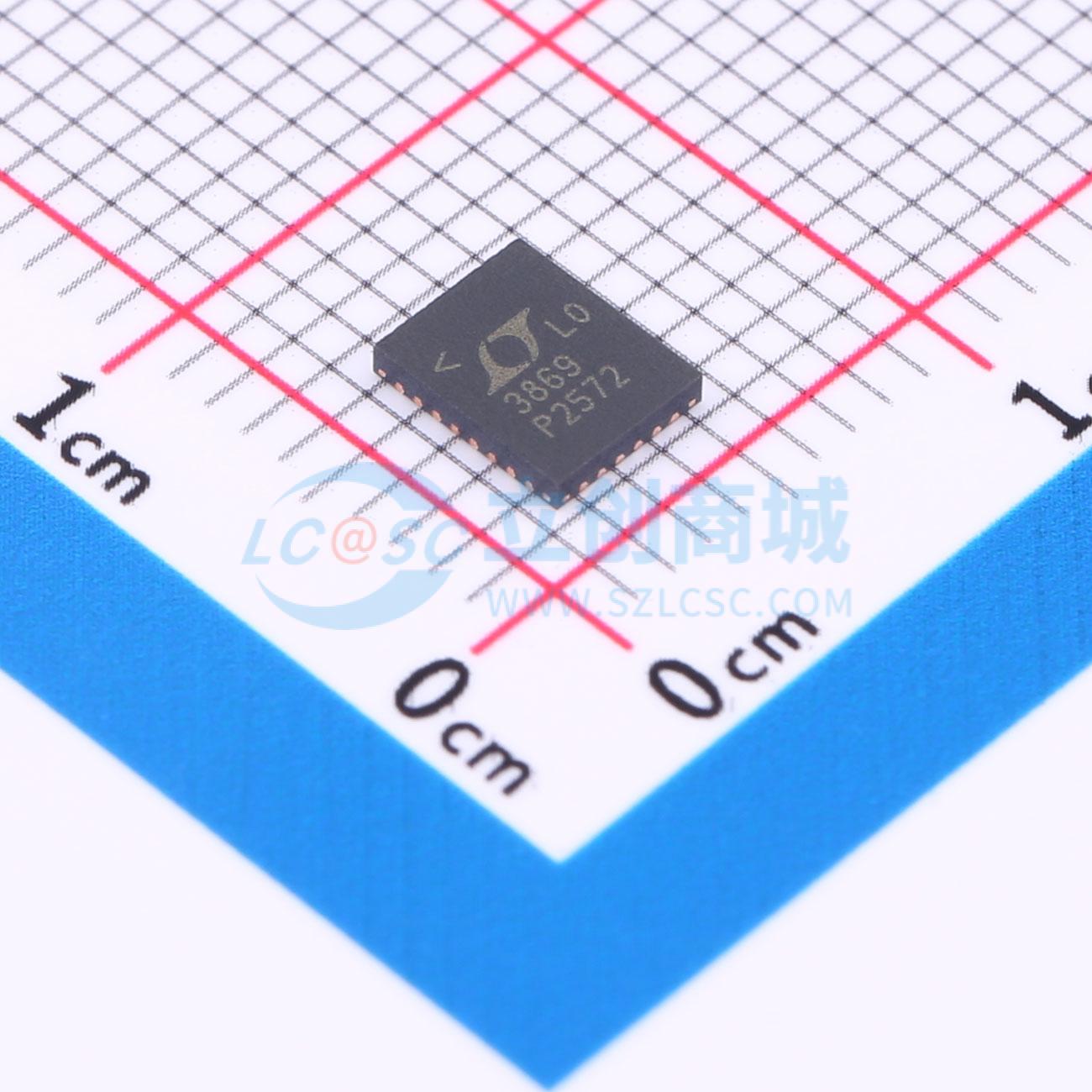

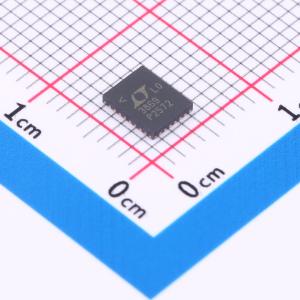

温馨提醒：图片仅供参考，商品以实物为准

LTC3869EUFD#TRPBF

双路、两相同步降压DC/DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道、两相、同步降压型 DC/DC 控制器
品牌名称: ADI(亚德诺)
商品型号: LTC3869EUFD#TRPBF
商品编号: C686592
商品封装: QFN-28-EP(4x5)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

LTC3869是一款高性能双路同步降压开关稳压器控制器，可驱动所有N沟道同步功率MOSFET级。恒定频率电流模式架构允许高达780kHz的锁相频率。通过使两个控制器输出级异相工作，可将输入电容ESR引起的功率损耗和噪声降至最低。 OPTI-LOOP补偿可在很宽的输出电容和ESR值范围内优化瞬态响应。4V至38V的宽输入电源范围涵盖了大多数电池化学体系。每个控制器独立的TK/SS引脚可在启动期间对输出电压进行斜坡控制。电流折返功能可在短路情况下限制MOSFET的散热。MODE/PLLIN引脚可在突发模式操作、脉冲跳跃模式或连续电感电流模式之间进行选择，并允许IC与外部时钟同步。 LTC3869采用4mm×4mm和4mm×5mm的薄型QFN封装。LTC3869 - 2采用SSOP - 28封装。LTC3869与LTC3850引脚兼容。

商品特性

双路、180°异相控制器可减少所需的输入电容和电源引起的噪声
精确的多相电流匹配
RSENSE或DCR电流检测
±0.75%的0.6V输出电压精度
可锁相固定频率250kHz至780kHz
高效率：高达95%
双N沟道MOSFET同步驱动
宽VIN范围：4V至38V（最大40V）工作
宽VOUT范围：0.6V至12.5V工作
可调软启动电流斜坡或跟踪
折返式输出电流限制
输出过压保护
电源良好输出电压监控
5V低压差稳压器
小型28引脚QFN和窄体SSOP封装

应用领域

服务器系统
电信系统
工业和医疗仪器
高功率电池供电设备
直流配电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~38V
	输出电压	600mV~12.5V
	输出电流	-
	开关频率	780kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	可调
