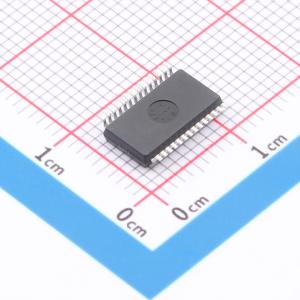

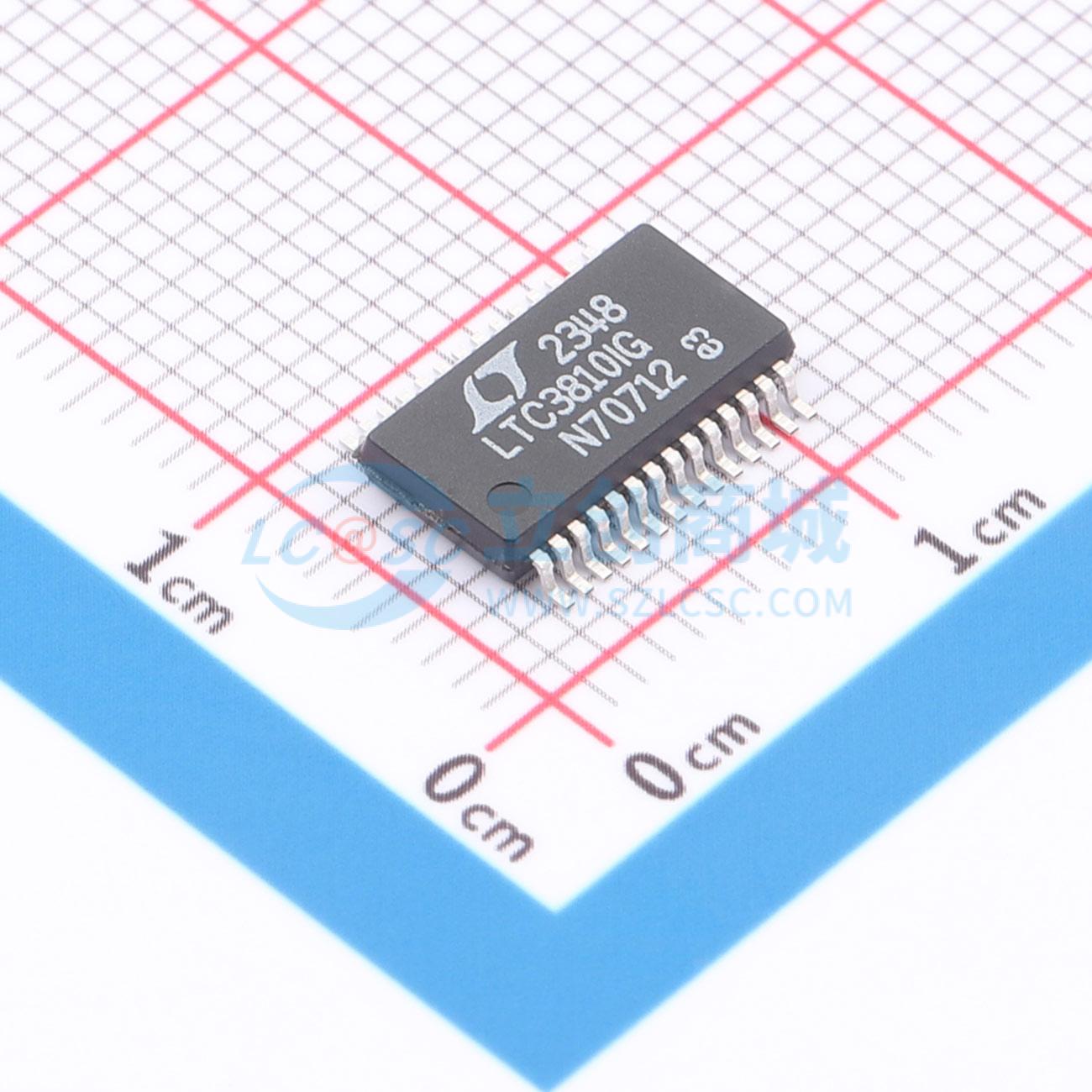

LTC3810IG#TRPBF

100V 电流模式同步开关稳压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款同步降压开关稳压器控制器，可直接将高达100V的电压降压，适用于电信和汽车应用。使用恒定导通时间谷值电流控制架构，可提供非常低的占空比和精确的逐周期电流限制，无需检测电阻。精确的内部参考提供0.5%的直流精度。高带宽（25MHz）误差放大器提供非常快速的线路和负载瞬态响应
品牌名称: ADI(亚德诺)
商品型号: LTC3810IG#TRPBF
商品编号: C686129
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 0.348克(g)

商品参数

商品概述

LTC3810是一款同步降压开关稳压控制器，可以直接将高达100V的电压降压，使其非常适合电信和汽车应用。LTC3810采用恒定导通时间谷电流控制架构，能够提供非常低的占空比，并具有精确的逐周期电流限制功能，无需使用检测电阻。精确的内部参考源提供了0.5%的直流精度。高带宽（25MHz）误差放大器提供了非常快的线路和负载瞬态响应。大1Ω栅极驱动器允许LTC3810驱动多个MOSFET以适用于更高电流的应用。工作频率通过外部电阻选择，并针对V_IN的变化进行补偿，也可以与外部时钟同步，以适应对开关噪声敏感的应用。关断引脚允许关闭LTC3810，使电源电流降至240μA。集成偏置控制在启动期间以及发生输出短路时，通过输入电源生成栅极驱动功率，只需添加一个小的外部SOT23 MOSFET。当处于调节状态时，为了提高效率，功率从输出端获取。

商品特性

高压工作：高达100V
大1Ω栅极驱动器
无需电流检测电阻
双N沟道MOSFET同步驱动
极快的瞬态响应 ±0.5%
0.8V电压基准
可编程输出电压
跟踪/软启动
从输入电源生成10V驱动电源
可与外部时钟同步
可选择脉冲跳过模式操作
电源良好输出
电压监测
可调导通时间/频率：tON(MIN) < 100ns
可调逐周期电流限制
可编程欠压锁定
输出过压保护
28引脚SSOP封装

应用领域

48V 电信和基站电源
网络设备，服务器
汽车和工业控制系统

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.2V~100V
	输出电压	-
	输出电流	-
	开关频率	250kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
