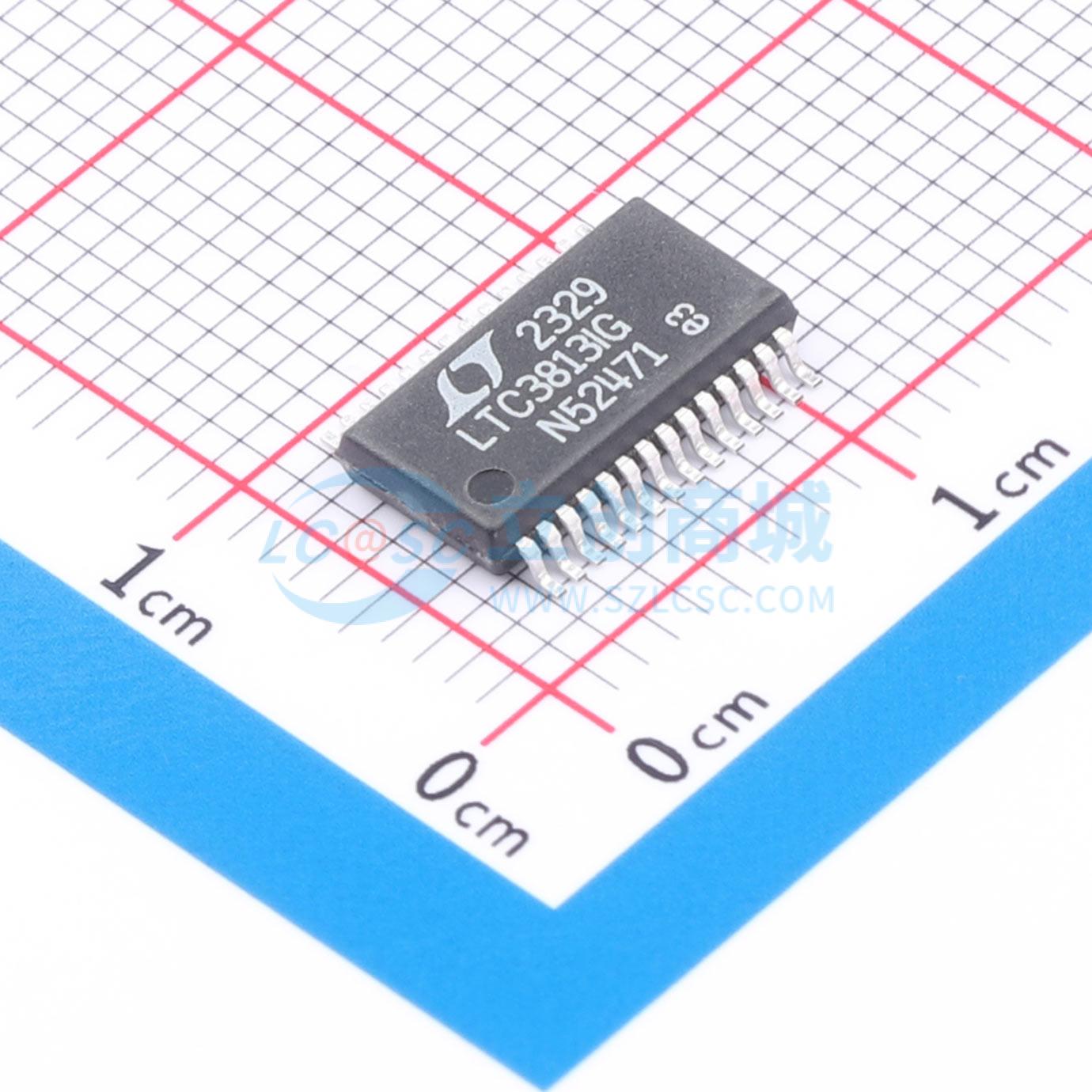

温馨提醒：图片仅供参考，商品以实物为准

LTC3813IG#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC3813IG#PBF
商品编号: C686142
商品封装: SSOP-28-150mil
包装方式: 管装
商品毛重: 0.309克(g)

商品参数

商品概述

LTC3813是一款同步升压开关稳压器控制器，可以产生高达100V的输出电压。LTC3813采用恒定关断时间峰值电流控制架构，具有精确的逐周期电流限制，无需感应电阻。精确的内部参考提供±0.5%的直流精度。高带宽（25MHz）误差放大器提供了非常快速的线路和负载瞬态响应。大1Ω栅极驱动器使LTC3813能够驱动多个MOSFET以适应更高电流的应用。工作频率通过外部电阻选择，并针对V_IN的变化进行补偿，也可以与外部时钟同步，以适应对开关噪声敏感的应用。一个关断引脚允许关闭LTC3813，将电源电流降至240μA。

商品特性

高输出电压：高达100V
大1Ω栅极驱动器
无需电流检测电阻
双N沟道MOSFET同步驱动
±0.5% 0.8V电压基准
快速瞬态响应
可编程软启动
从输入电源生成10V驱动电源
可与外部时钟同步
电源良好输出电压监控
可调关断时间/频率：tOFF(MIN) < 100ns
可调逐周期电流限制
可编程欠压锁定
输出过压保护
28引脚SSOP封装

应用领域

24V风扇电源
48V电信和基站电源供应器
网络设备，服务器
汽车和工业控制系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(47个/管，最小起订量 1 个)

个

起订量：1 个47个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	6.35V~14V
	输出电流	-
	开关频率	-

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	外置
