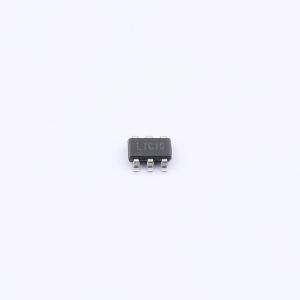

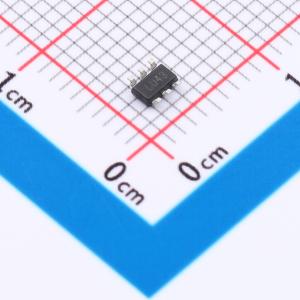

LTC3803ES6-3#TRMPBF

采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器

描述: LTC3803 - 3是一款固定频率电流模式反激式控制器，针对高输入电压应用中驱动N沟道MOSFET进行了优化。在轻负载条件下仍能保持固定频率工作，从而在宽负载电流范围内减少低频噪声的产生。可通过外部电阻对斜率补偿进行编程。LTC3803 - 3的输出电压精度为±1.5%，静态电流仅为240μA。以地为参考的电流检测方式使基于LTC3803 - 3的转换器能够接受超过LTC3803 - 3绝对最大VCC的输入电源。微功耗迟滞启动特性可实现高输入电压下的高效运行。为简化设计，由于其内部并联稳压器，LTC3803 - 3也可通过电阻由高VIN供电。当输入电压过低，无法为外部MOSFET提供足够的栅极驱动时，内部欠压锁定功能会使LTC3803 - 3关断。LTC3803 - 3采用低外形（1mm）6引脚SOT - 23（ThinSOT）封装。
品牌名称: ADI(亚德诺)
商品型号: LTC3803ES6-3#TRMPBF
商品编号: C686043
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.046767克(g)

商品参数

商品概述

LTC3803 - 3是一款固定频率电流模式反激式控制器，针对高输入电压应用中驱动N沟道MOSFET进行了优化。在轻负载条件下仍能保持固定频率工作，从而在宽负载电流范围内减少低频噪声的产生。可通过外部电阻对斜率补偿进行编程。 LTC3803 - 3的输出电压精度为±1.5%，静态电流仅为240μA。以地为参考的电流检测方式使基于LTC3803 - 3的转换器能够接受超过LTC3803 - 3绝对最大VCC的输入电源。微功耗迟滞启动特性可实现高输入电压下的高效运行。为简化设计，由于其内部并联稳压器，LTC3803 - 3也可通过电阻由高VIN供电。当输入电压过低，无法为外部MOSFET提供足够的栅极驱动时，内部欠压锁定功能会使LTC3803 - 3关断。 LTC3803 - 3采用低外形（1mm）6引脚SOT - 23（ThinSOT）封装。

商品特性

VIN和VOUT仅受外部元件限制
可调节斜率补偿
内部软启动
工作温度范围：-55℃至150℃
300kHz固定频率工作
基准精度：±1.5%
电流模式工作，具备出色的线路和负载瞬态响应
无最小负载要求
低静态电流：240μA
低外形（1mm）SOT - 23封装

应用领域

电信电源
42V和12V汽车电源
辅助/备用电源
以太网供电设备

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	开关频率	300kHz
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1

	属性	参数值
	拓扑结构	反激式
	静态电流(Iq)	240uA
	开关管(内置/外置)	外置
	输出类型	可调
