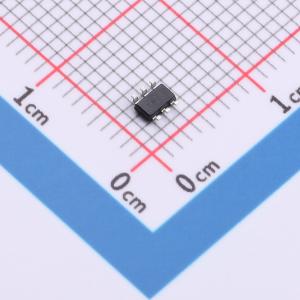

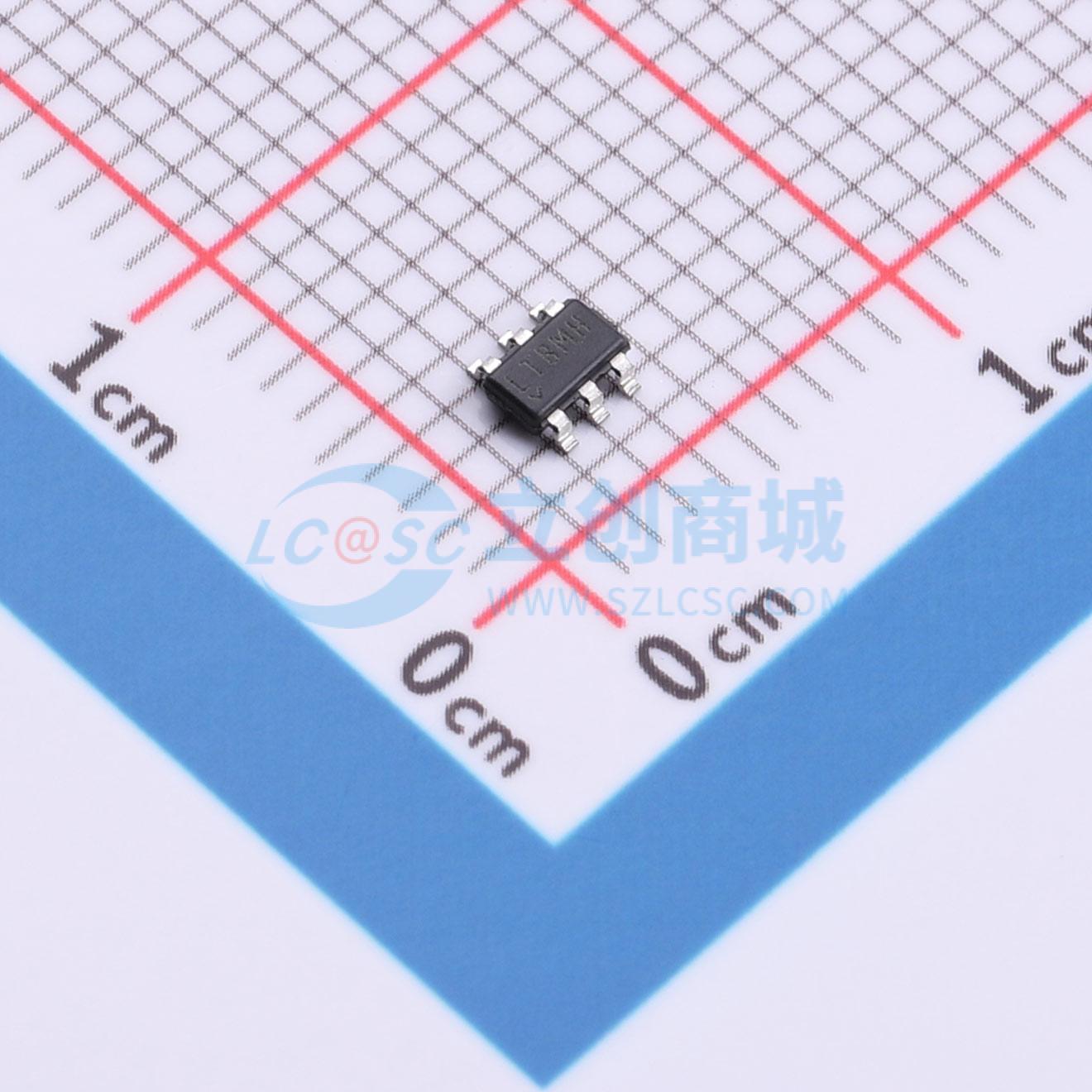

温馨提醒：图片仅供参考，商品以实物为准

LTC3803HS6-5#TRPBF

采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3803HS6-5#TRPBF
商品编号: C686052
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

LTC3803–5是一款恒频电流模式反激式控制器，针对高输入电压应用中驱动N沟道MOSFET进行了优化。LTC3803 - 5可在低至5V的输入电压下工作。恒频工作模式可维持至非常轻的负载，从而在很宽的负载电流范围内减少低频噪声的产生。可通过一个外部电阻对斜率补偿进行编程。 LTC3803 - 5提供±1.5%的输出电压精度，仅消耗240μA的静态电流。以地为参考的电流检测方式使基于LTC3803 - 5的转换器能够接受超过LTC3803 - 5绝对最大VCC的输入电源。为简化设计，由于其内部并联稳压器，LTC3803 - 5可通过一个电阻从高VIN获取电源。当输入电压过低，无法为外部MOSFET提供足够的栅极驱动时，内部欠压锁定功能会使IC关断。 LTC3803 - 5采用低外形（1mm）6引脚SOT - 23（ThinSOT）封装。

商品特性

VIN和VOUT仅受外部元件限制
4.8V欠压锁定阈值
工作结温范围：-55℃至150℃
可调斜率补偿
内部软启动
200kHz恒频工作
±1.5%参考精度
电流模式工作，具备出色的线路和负载瞬态响应
无最小负载要求
低静态电流：240μA
低外形（1mm）SOT - 23封装

应用领域

42V和12V汽车电源
电信电源
辅助/备用电源
以太网供电

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	4V~8.1V
	开关频率	200kHz

	属性	参数值
	最大占空比	80%
	拓扑结构	反激式
	工作温度	-40℃~+150℃@(TJ)
