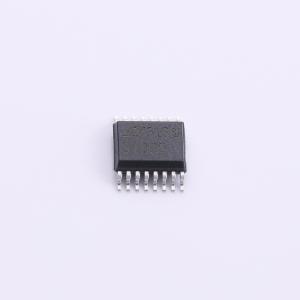

温馨提醒：图片仅供参考，商品以实物为准

LTC3703EGN-5#TRPBF

60V 同步开关稳压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3703 - 5是一款同步降压开关稳压器控制器，可直接对高达60V的输入电压进行降压，非常适合电信和汽车应用。LTC3703 - 5采用恒定频率（高达600kHz）电压模式架构驱动外部逻辑电平N沟道MOSFET。精确的内部基准可提供1%的直流精度
品牌名称: ADI(亚德诺)
商品型号: LTC3703EGN-5#TRPBF
商品编号: C685701
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.177764克(g)

商品参数

商品概述

LTC3703 - 5是一款同步降压开关稳压器控制器，可直接对高达60V的输入电压进行降压处理，非常适合电信和汽车应用。LTC3703 - 5采用恒定频率（高达600kHz）、电压模式架构来驱动外部逻辑电平N沟道MOSFET。精确的内部基准提供1%的直流精度。高带宽误差放大器和专利的线路前馈补偿提供了极快的线路和负载瞬态响应。强大的1Ω栅极驱动器使LTC3703 - 5能够驱动多个MOSFET，以满足更高电流的应用需求。工作频率可由用户在100kHz至600kHz之间进行编程，并且对于对噪声敏感的应用，还可以与外部时钟同步。电流限制可通过外部电阻进行编程，并利用同步MOSFET两端的电压降，从而无需使用电流检测电阻。

商品特性

高电压工作：高达60V
大的1Ω栅极驱动器（采用5V电源）
无需电流检测电阻
升压或降压DC/DC转换器
双N沟道MOSFET同步驱动
出色的线路和负载瞬态响应
可编程恒定频率：100kHz至600kHz
±1%基准精度
可同步至600kHz
可选脉冲跳跃模式操作
低关断电流：典型值25µA
可编程电流限制
欠压锁定
可编程软启动
16引脚窄体SSOP和28引脚SSOP封装

应用领域

48V电信和基站电源
网络设备、服务器
汽车和工业控制
高效高压降压转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.1V~15V
	输出电流	-
	开关频率	100kHz~600kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
