LTC3704IMS#PBF

宽输入范围、No RSENSE™ 宽输入范围、正至负 DC/DC 控制器

品牌名称: ADI(亚德诺)
商品型号: LTC3704IMS#PBF
商品编号: C685711

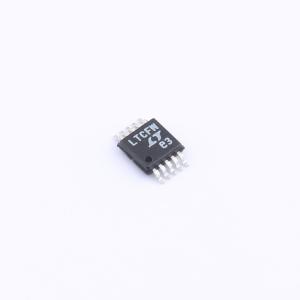

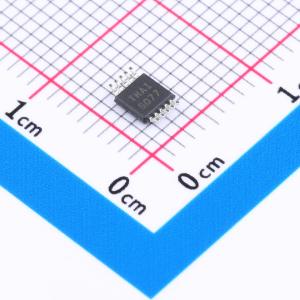

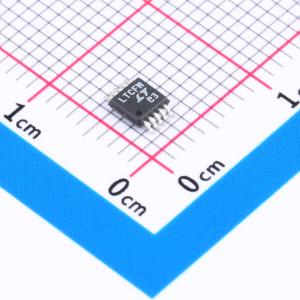

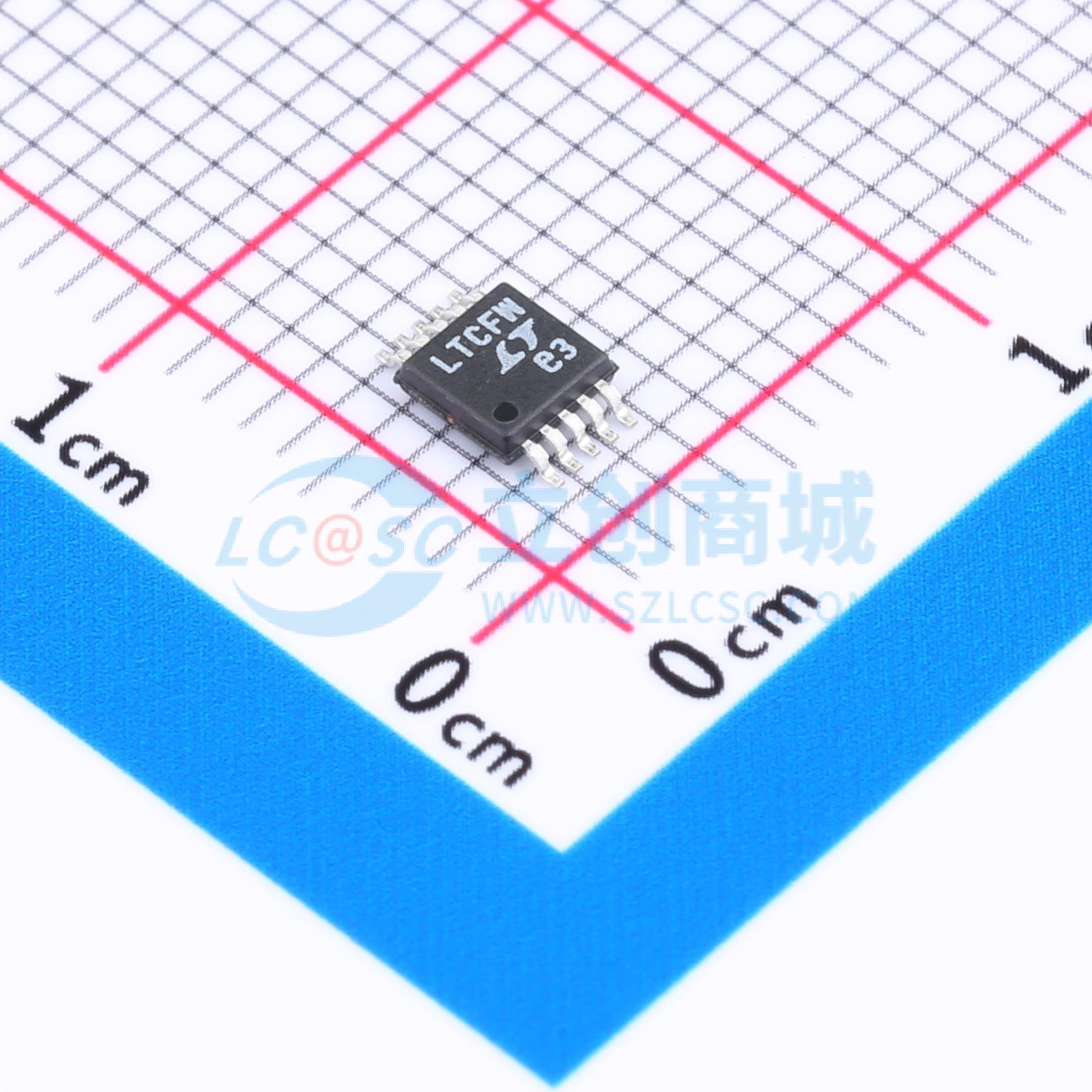

商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.1克(g)

商品参数

商品概述

LTC3704是一款宽输入范围、电流模式、正到负的DC/DC控制器，可驱动N沟道功率MOSFET，且所需外部元件极少。该器件适用于低到高功率应用，通过利用功率MOSFET的导通电阻，无需使用电流检测电阻，从而实现效率最大化。该IC的工作频率可通过外部电阻在50kHz至1MHz范围内进行设置，并可使用MODE/SYNC引脚与外部时钟同步。轻载时的突发模式操作、2.5V的低最低工作电源电压以及10μA的低关断静态电流，使LTC3704非常适合电池供电系统。对于需要恒定频率操作的应用，可使用MODE/SYNC引脚禁用突发模式操作功能。通过将SENSE引脚连接到功率MOSFET源极的电阻，LTC3704可用于高于36V开关电压的应用。 LTC3704采用10引脚MSOP封装。

商品特性

高效运行（无需检测电阻）
宽输入电压范围：2.5V至36V
电流模式控制，提供出色的瞬态响应
高最大占空比（典型值92%）
±1%内部电压基准
±2% RUN引脚阈值，具有100mV迟滞
微功耗关断：I0 = 10μA
单外部电阻可编程开关频率（50kHz至1MHz）
可与高达1.3×fOSC的外部时钟同步
用户可控脉冲跳跃或突发模式操作
内部5.2V低压差稳压器
能够在高输出电压应用（VDS > 36V）中使用检测电阻工作
小型10引脚MSOP封装

应用领域

用户线路接口电路（SLIC）电源
电信电源
便携式电子设备
电缆和DSL调制解调器
路由器电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	2.5V~36V
	输出电流	-
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	-
	开关管(内置/外置)	外置
