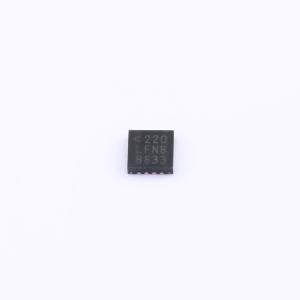

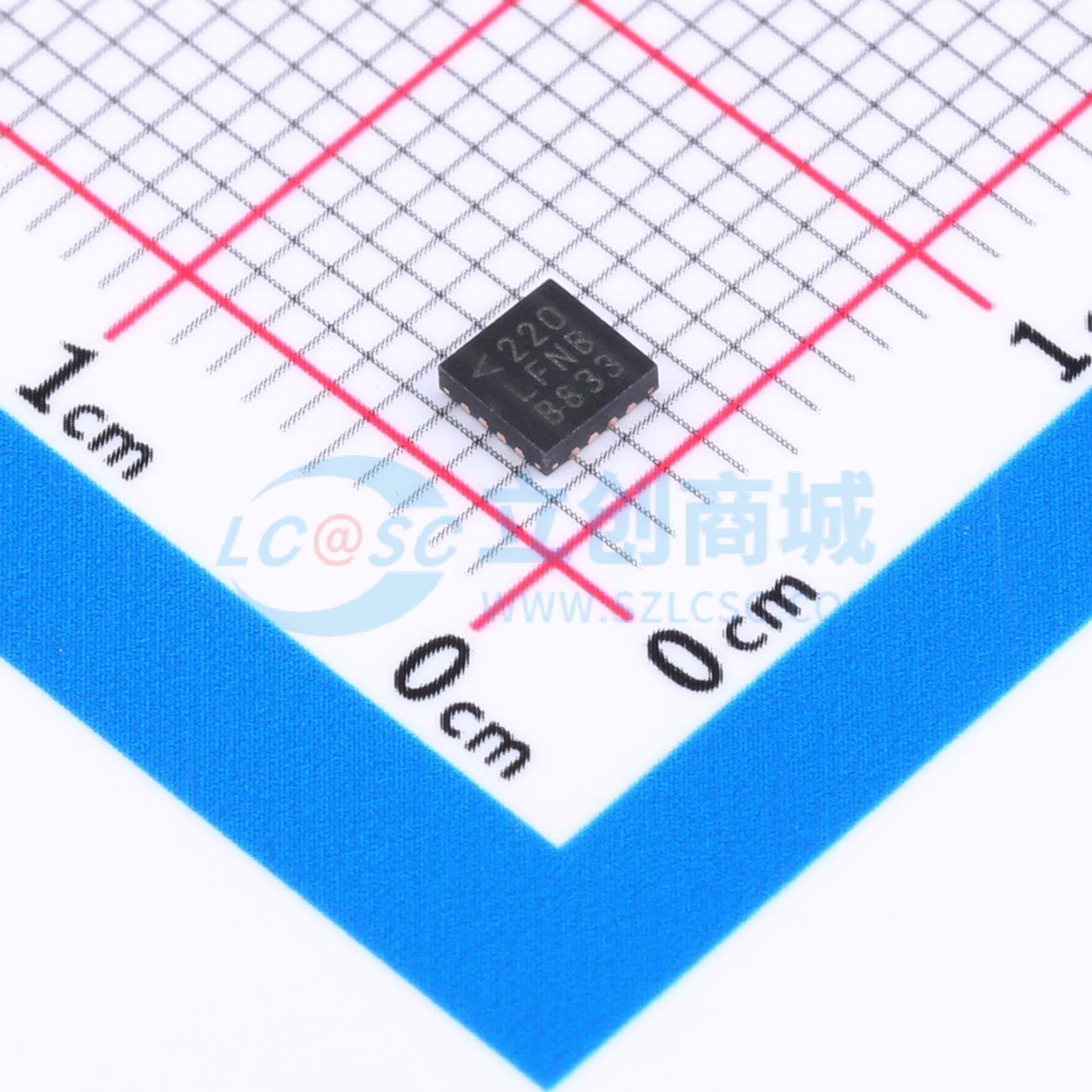

LTC3607EUD#PBF

双路600mA 15V单片同步降压DC/DC稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道 600mA 15V 单片式同步降压型 DC/DC 稳压器
品牌名称: ADI(亚德诺)
商品型号: LTC3607EUD#PBF
商品编号: C685189
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.08克(g)

商品参数

商品概述

LTC3607 是一款15V双600mA单片同步降压稳压器，其静态电流仅为55µA。它适用于多种应用，包括双锂离子电池产品，可在4.5V至15V的宽输入电压范围内工作。它具有恒定的2.25MHz开关频率，可以使用小型、低成本的电容和高度不超过1mm的电感。每个输出电压可从0.6V调节到VIN。内部同步功率开关提供了高效率，无需外部肖特基二极管。

提供了一个用户可选择的工作模式输入，允许用户在轻负载效率和纹波噪声之间进行权衡；Burst Mode工作模式在轻负载下提供最高的效率，而脉冲跳跃模式则提供最低的纹波噪声。

为了进一步最大化电池运行时间，在压差状态下P沟道MOSFET会连续导通（100%占空比）。在关断状态下，该设备的电流消耗小于1µA。

商品特性

高效率：高达96%
极低静态电流：总55µA
2.25MHz恒定频率工作
低压差工作：100%占空比
低纹波（典型30mVP-P）突发模式操作
峰值电流模式控制架构，提供出色的线路和负载瞬态响应
宽电压输入范围：4.5V至15V
每通道额定输出电流600mA
0.6V基准允许低输出电压
±1.5%输出电压精度
超低关断电流：<1µA
内部补偿
电源良好输出
外部频率同步（1MHz至4MHz）
每个通道独立的内部软启动
小型16引脚热增强薄QFN（3mm x 3mm）和MSE封装

应用领域

双锂离子电源
汽车应用
服务器

数据手册PDF

放大查看下载PDF

优惠活动

6折起

购买数量

(121个/管，最小起订量 1 个)

个

起订量：1 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~15V
	输出电压	600mV~15V
	输出电流	600mA
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	55uA
	开关管(内置/外置)	内置
	输出类型	可调
