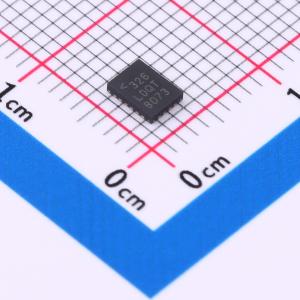

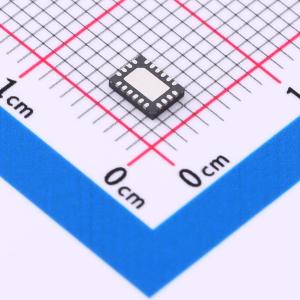

LTC3612EUDC#TRPBF

3A、4MHz 单片同步降压型 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3612是一款低静态电流的单片同步降压型稳压器，采用电流模式、固定频率架构。在睡眠模式下，空载直流电源电流仅为70μA，可在空载时保持输出电压（突发模式工作），在关断模式下电流降至零。2.25V至5.5V的输入电源电压范围使LTC3612非常适合单节锂离子电池以及固定低压输入应用
品牌名称: ADI(亚德诺)
商品型号: LTC3612EUDC#TRPBF
商品编号: C685211
商品封装: QFN-20-EP(3x4)
包装方式: 编带
商品毛重: 0.063克(g)

商品参数

商品概述

LTC3612是一款低静态电流的单片同步降压稳压器，采用电流模式、固定频率架构。在睡眠模式下，无负载时的直流电源电流仅为70µA，同时能在无负载情况下维持输出电压（突发模式工作），关机时电流降至零。2.25V至5.5V的输入电源电压范围使LTC3612非常适合单节锂离子电池以及固定低压输入应用。100%占空比能力可实现低压差工作，延长电池供电系统的工作时间。工作频率可通过外部编程设置，最高可达4MHz，允许使用小型表面贴装电感器。对于对开关噪声敏感的应用，LTC3612可与最高4MHz的外部时钟同步。 LTC3612的强制连续模式工作可降低噪声和射频干扰。可调补偿功能可在广泛的负载和输出电容范围内优化瞬态响应。内部同步开关提高了效率，无需外部续流二极管，节省了外部元件和电路板空间。LTC3612提供无引脚20引脚3mm×4mm QFN封装或散热增强型20引脚TSSOP封装。

商品特性

3A输出电流
2.25V至5.5V输入电压范围
低输出纹波突发模式工作：I₀ = 70µA
±1%输出电压精度
输出电压低至0.6V
高效率：高达95%
低压差工作：100%占空比
关机电流：≤1µA
可调开关频率：最高4MHz
可选带内部补偿的有源电压定位（AVP）
可选脉冲跳跃/强制连续/突发模式工作，带可调突发钳位
可编程软启动
用于启动跟踪或外部参考的输入
DDR内存模式，I₀ₒᵤₜ = ±1.5A
提供散热增强型20引脚（3mm×4mm）QFN和TSSOP封装

应用领域

负载点电源
分布式电源
便携式计算机系统
DDR内存端接
手持设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电压	-
	输出电流	3A
	开关频率	-
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
