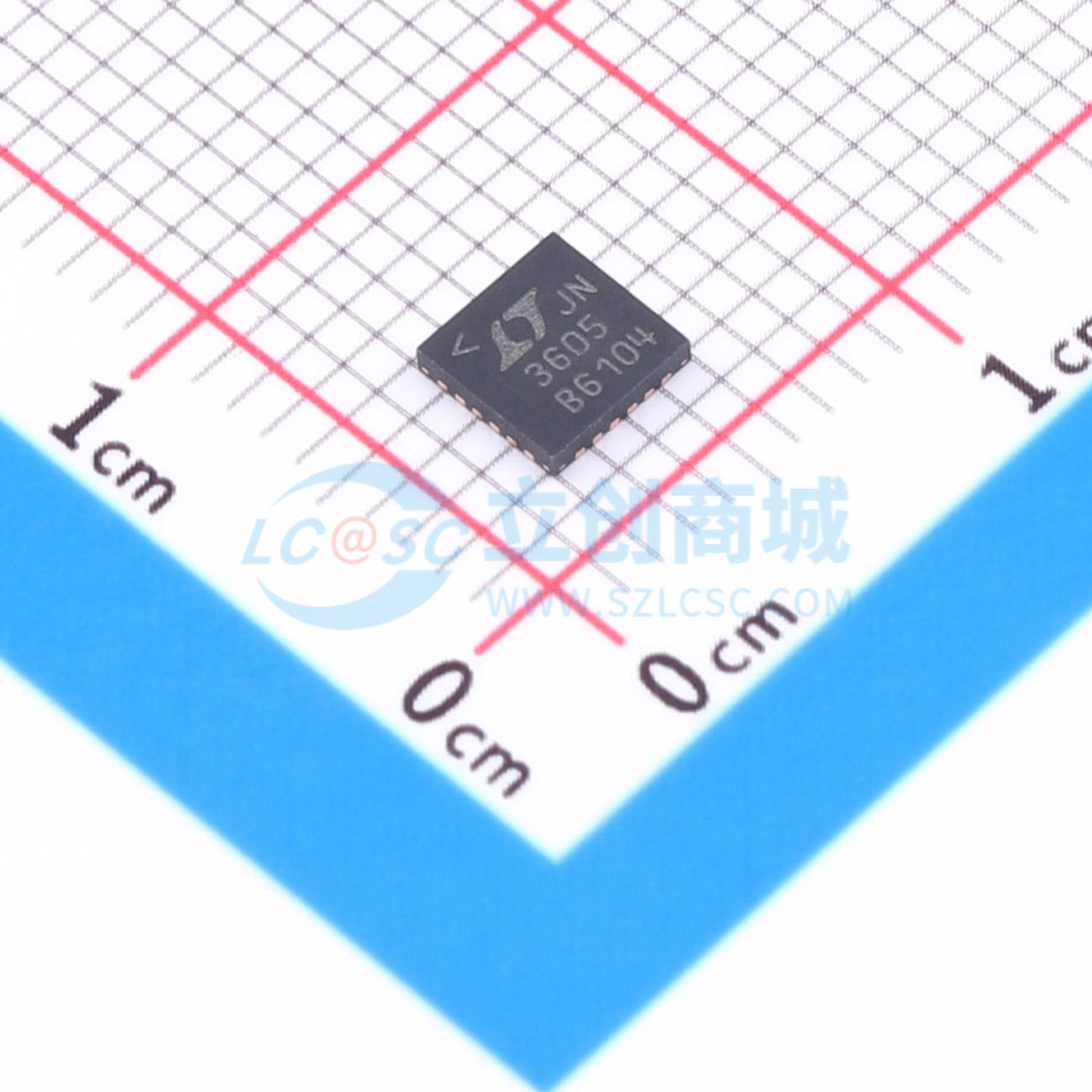

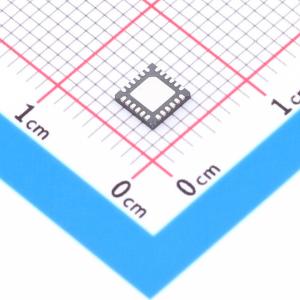

温馨提醒：图片仅供参考，商品以实物为准

LTC3605IUF#TRPBF

15V、5A、同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3605是一款高效的单片同步降压型稳压器，采用可锁相的受控导通时间、恒定频率、电流模式架构。多相工作模式允许多个LTC3605稳压器异相运行，同时只需使用极少的输入和输出电容。其工作电源电压范围为15V至4V，适用于双锂离子电池输入，以及由12V或5V电源轨供电的负载点电源应用
品牌名称: ADI(亚德诺)
商品型号: LTC3605IUF#TRPBF
商品编号: C685182
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.133714克(g)

商品参数

商品概述

LTC3605是一款高效、单片同步降压稳压器，采用可锁相的受控导通时间、恒定频率、电流模式架构。多相（PolyPhase）操作允许多个LTC3605稳压器异相运行，同时只需使用最小的输入和输出电容。工作电源电压范围为15V至4V，使其适用于双锂离子电池输入，以及来自12V或5V轨的负载点电源应用。工作频率可通过外部电阻在800kHz至4MHz范围内进行编程。高频能力允许使用小型表面贴装电感器。对于对开关噪声敏感的应用，它可以在800kHz至4MHz范围内进行外部同步。PHMODE引脚允许用户控制输出时钟信号的相位。独特的恒定频率/受控导通时间架构非常适合在高频下运行、同时要求快速瞬态响应的高降压比应用。两个内部锁相环将内部振荡器与外部时钟同步，并且如果存在外部时钟，还会调节稳压器的导通时间以锁定内部时钟或外部时钟。

商品特性

高效率：高达96%
5A输出电流
4V至15V输入电压（VIN）范围
集成功率N沟道MOSFET（上管70mΩ，下管35mΩ）
可调频率800kHz至4MHz
多相（PolyPhase）操作（最多12相）
输出跟踪
0.6V±1%参考精度
电流模式操作，具有出色的线路和负载瞬态响应
关断模式下电源电流小于15µA
采用24引脚（4mm×4mm）QFN封装

应用领域

负载点电源
便携式仪器
分布式电源系统
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~15V
	输出电压	-
	输出电流	5A
	开关频率	800kHz~4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
