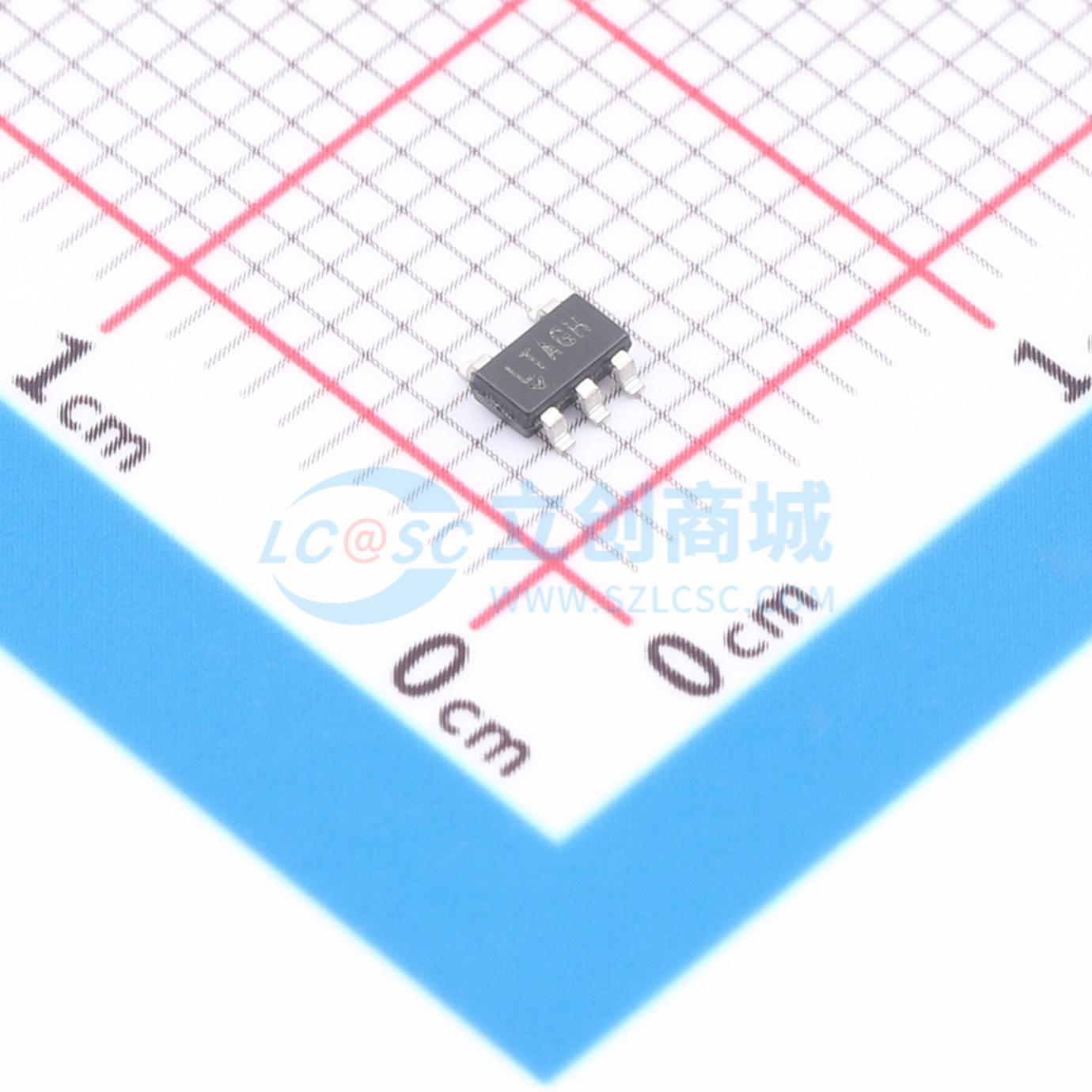

LTC3406B-2ES5#TRMPBF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC3406B-2ES5#TRMPBF
商品编号: C684600
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

LTC3406B-2是一种高效率单片同步降压稳压器，采用恒定频率、电流模式架构。无负载时的供电电流为350µA，在关断状态下降至<1µA。2.5V至5.5V的输入电压范围使得LTC3406B-2非常适合单节锂离子电池供电的应用。100%占空比能力提供了低压差操作，延长了便携系统中的电池寿命。PWM脉冲跳过模式操作为对噪声敏感的应用提供了非常低的输出纹波电压。

开关频率内部设定为2.25MHz，允许使用小型表面贴装电感和电容。内部同步开关提高了效率，并消除了对外部肖特基二极管的需求。0.6V反馈参考电压使得支持低输出电压变得容易。LTC3406B-2提供低剖面（1mm）SOT-23封装。对于需要突发模式操作的应用，请参阅LTC3406。

商品特性

高效率：在V_IN=3V时，输出电流达600mA时效率高达96%
输入电压范围：2.5V至5.5V
2.25MHz恒定频率工作
不需要肖特基二极管
低压差操作：100%占空比
低静态电流：350µA
0.6V参考电压允许低输出电压
关断模式下电源电流<1µA
电流模式操作，具有出色的线路和负载瞬态响应
过温保护
低剖面（1mm）SOT-23封装

应用领域

手机
个人信息设备
无线和DSL调制解调器
数码相机
MP3播放器
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	600mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
