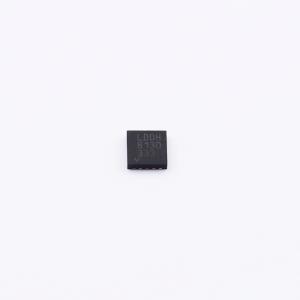

LTC3407AEDD-2#PBF

双通道同步、800mA、2.25MHz降压型DC/DC稳压器

品牌名称: ADI(亚德诺)
商品型号: LTC3407AEDD-2#PBF
商品编号: C684618

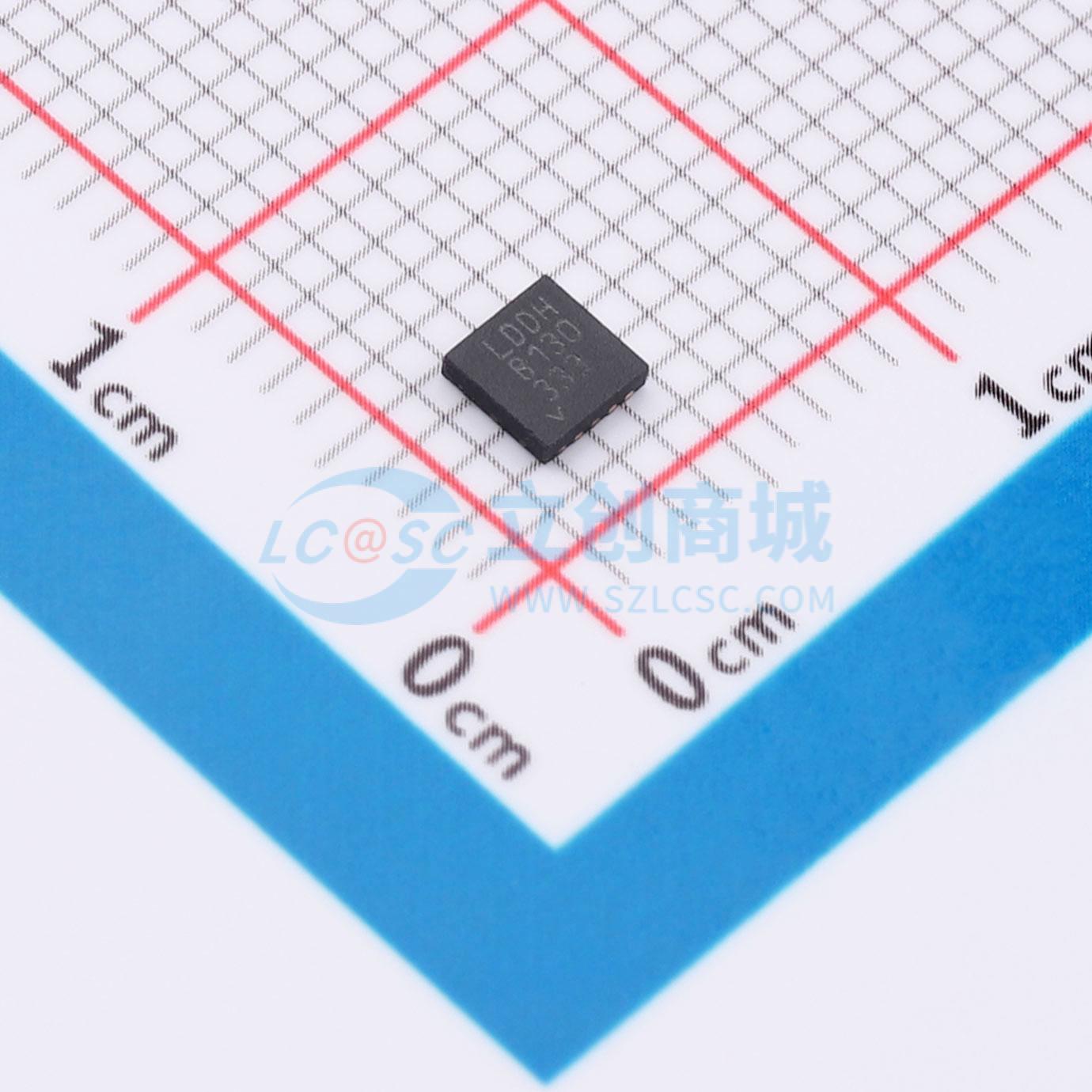

商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.216克(g)

商品参数

商品概述

LTC3407A - 2是一款双路、固定频率、同步降压型DC/DC转换器。它专为低功耗应用而设计，可在2.5V至5.5V的输入电压范围内工作，具有2.25MHz的固定开关频率，能够使用高度为1mm或更低的小型、低成本电容器和电感器。每个输出电压可在0.6V至5V之间调节。内部同步的0.35Ω、1A功率开关无需外部肖特基二极管即可实现高效率。该器件提供用户可选的模式输入，允许用户在纹波噪声和低功耗效率之间进行权衡。突发模式操作在轻载时提供最高效率，而脉冲跳跃模式在轻载时提供最低纹波噪声。为进一步延长电池使用寿命，在压差状态（100%占空比）下P沟道MOSFET持续导通，两个通道的总静态电流仅为40μA。在关断状态下，器件电流消耗<1μA。

商品特性

高效率：高达95%
低纹波（<35mV_PK - PK）突发模式操作；l₀ = 40μA
2.25MHz固定频率操作
无需肖特基二极管
低RDS(ON)内部开关：0.35Ω
电流模式操作，具有出色的线路和负载瞬态响应
短路保护
低压差操作：100%占空比
超低关断电流：l_Q < 1μA
输出电压范围为5V至0.6V
上电复位输出
外部可同步振荡器
可选外部软启动
小型热增强型MSOP和3mm×3mm DFN封装

应用领域

个人数字助理（PDA）/掌上电脑
数码相机
手机
无线和DSL调制解调器

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5V
	输出电流	800mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
