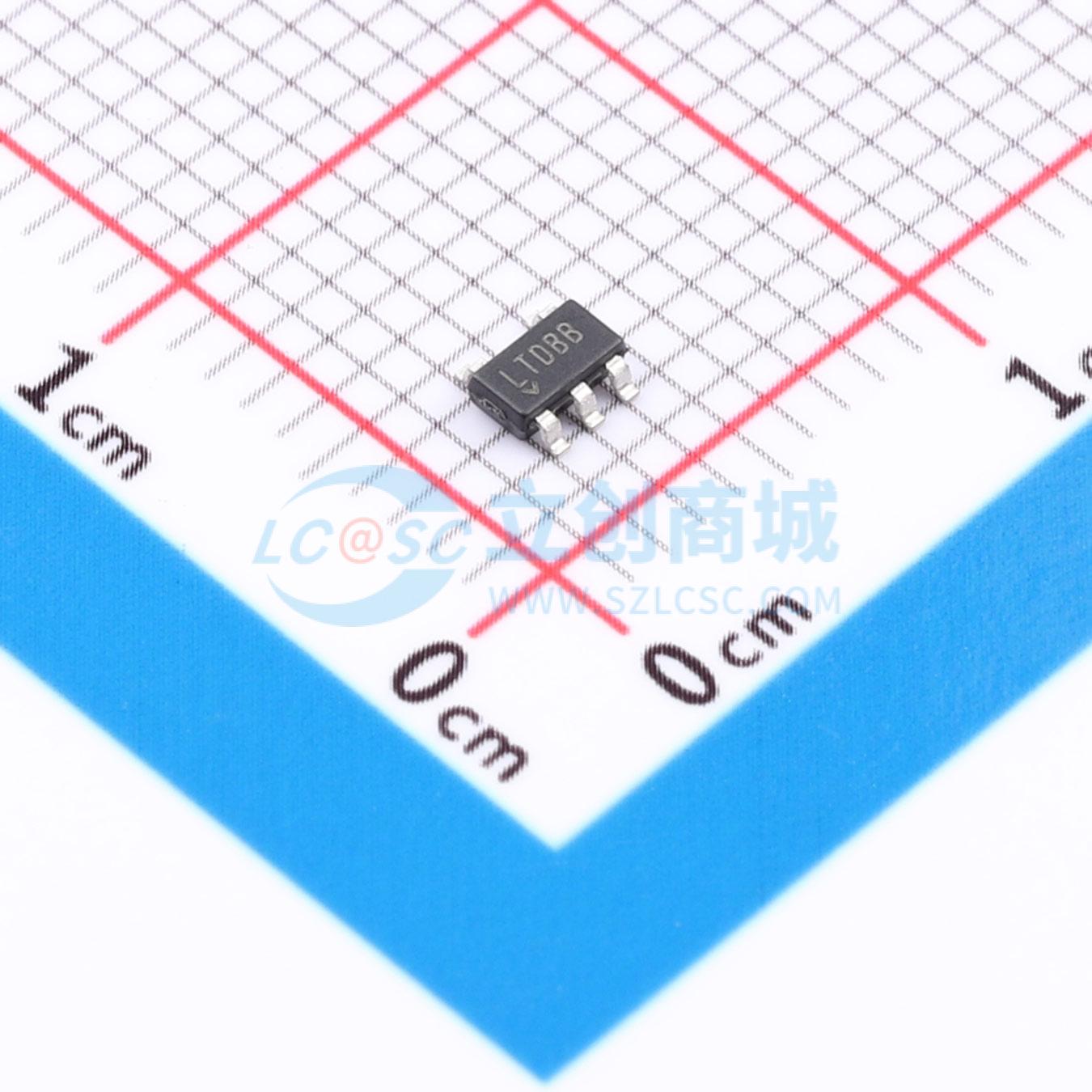

LTC3406ABES5-2#TRMPBF

采用 ThinSOT 封装的 2.25MHz、600mA 同步降压型稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高效单片同步降压稳压器，采用恒定频率、电流模式架构。无负载时的电源电流为200μA，关断时降至小于1μA。2.5V至5.5V的输入电压范围使其非常适合单节锂离子电池供电的应用。100%占空比可提供低压差操作，延长便携式系统的电池寿命。PWM脉冲跳跃模式操作可为对噪声敏感的应用提供非常低的输出纹波电压。开关频率内部设定为2.25MHz，允许使用小型表面贴装电感器和电容器。内部同步开关提高了效率，无需外部肖特基二极管。0.6V反馈参考电压可轻松支持低输出电压。
品牌名称: ADI(亚德诺)
商品型号: LTC3406ABES5-2#TRMPBF
商品编号: C684595
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

LTC3406AB-2 是一款高效率的单片同步降压稳压器，采用恒定频率、电流模式架构。无负载时的电源电流为200µA，在关断状态下降至<1µA。2.5V至5.5V的输入电压范围使得LTC3406AB-2非常适合单节锂离子电池供电的应用。100%占空比提供了低压差操作，延长了便携式系统的电池寿命。PWM脉冲跳跃模式操作为噪声敏感应用提供了非常低的输出纹波电压。

开关频率内部设定为2.25MHz，允许使用小尺寸的表面贴装电感和电容。内部同步开关提高了效率，并消除了对外部肖特基二极管的需求。0.6V的反馈参考电压轻松支持低输出电压。LTC3406AB-2采用低剖面（1mm）ThinSOT封装。对于需要突发模式操作的应用，请参考LTC3406A。

商品特性

高效率：高达96%
600mA输出电流
2.5V至5.5V输入电压范围
2.25MHz恒定频率工作
不需要肖特基二极管
低压差工作：100%占空比
±2%输出电压精度
低静态电流：200µA
0.6V参考允许低输出电压
关闭模式下供电电流<1µA
内部软启动限制浪涌电流
电流模式工作，具有出色的线路和负载瞬态响应
过温保护
低剖面（1mm）ThinSOT封装

应用领域

手机
个人导航设备
无线和DSL调制解调器
数码相机
媒体播放器
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	600mA
	开关频率	-

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
