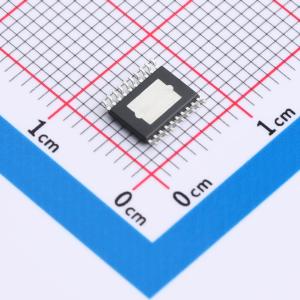

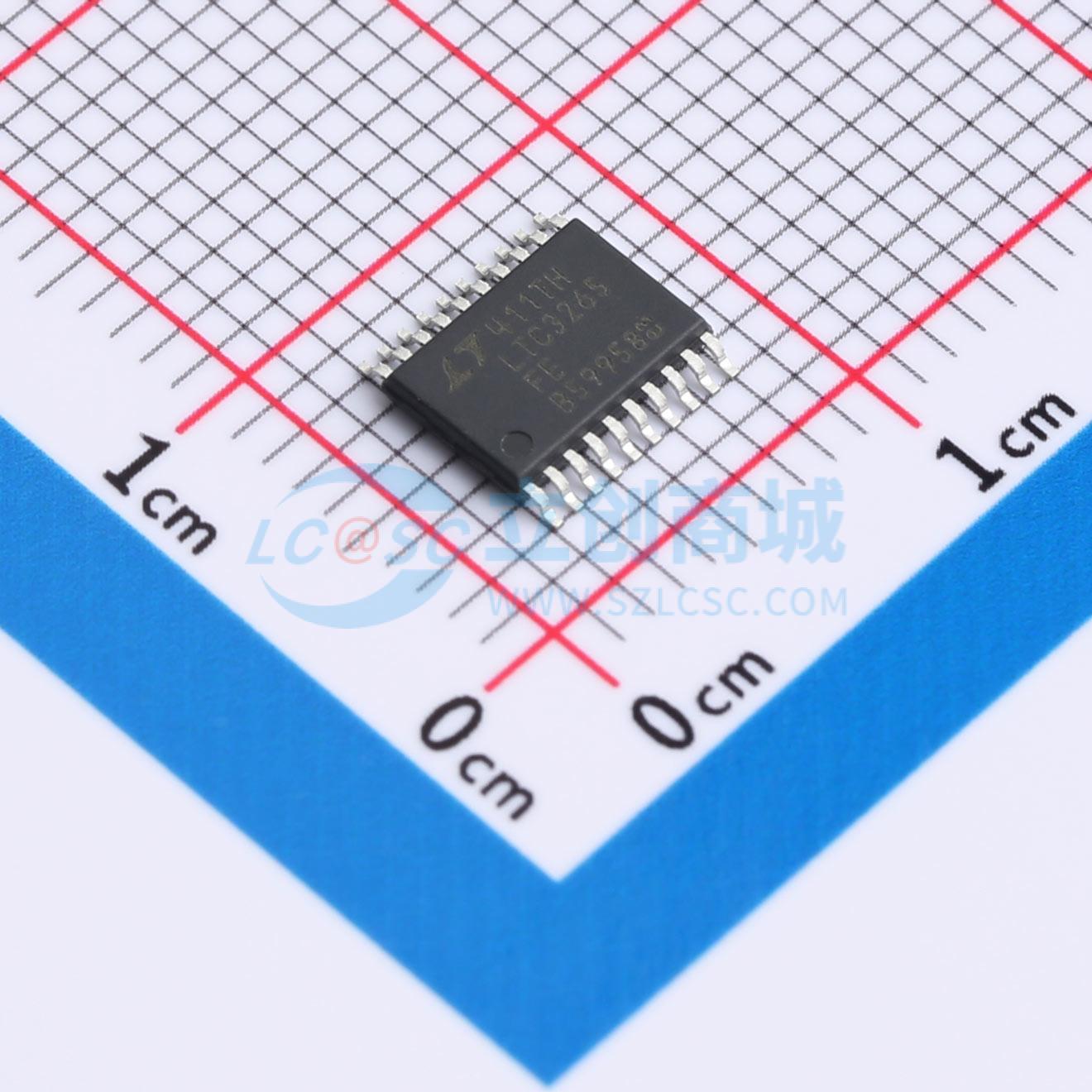

温馨提醒：图片仅供参考，商品以实物为准

LTC3265EFE#PBF

具升压和负输出充电泵的低噪声双电源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种低噪声双极性输出电源，包括一个升压电荷泵、一个反相电荷泵和两个低噪声正负LDO后置稳压器。升压电荷泵为正LDO后置稳压器供电，而反相电荷泵为负LDO稳压器供电。每个LDO可提供高达50mA的输出电流。LDO输出电压可使用外部电阻分压器进行调节
品牌名称: ADI(亚德诺)
商品型号: LTC3265EFE#PBF
商品编号: C684406
商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

LTC3265是一款低噪声双极性输出电源，包括一个升压电荷泵、一个反相电荷泵以及两个低噪声正负LDO后稳压器。升压电荷泵为正LDO后稳压器供电，而反相电荷泵为负LDO稳压器供电。每个LDO可以提供高达50mA的输出电流。LDO输出电压可以通过外部电阻分压器进行调整。

电荷泵采用低静态电流Burst Mode工作模式或低噪声恒定频率模式。在Burst Mode工作模式下，升压电荷泵将其输出调节至0.94 * 2 * VIN_P，而反相电荷泵将其输出调节至-0.94 * VIN_N。在Burst Mode工作模式下，LTC3265在两个LDO都开启时仅消耗135µA的静态电流。在恒定频率模式下，升压和反相电荷泵产生等于2 * VIN_P和-VIN_N的输出，分别以固定的500kHz或使用外部电阻编程的50kHz至500kHz之间的值运行。LTC3265提供低剖面3mm x 5mm x 0.75mm 18引脚DFN和散热增强型20引脚TSSOP封装。

应用领域

低噪声双极/反相电源
工业/仪器仪表
低噪声偏置电源生成器

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(74个/管，最小起订量 1 个)

个

起订量：1 个74个/管

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	4.5V~32V；4.5V~16V
	静态电流(Iq)	135uA
	输出电阻	32Ω
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+125℃
	功能类型	升压；反相
	PFM模式	支持
	输出电流(Iout)	50mA
