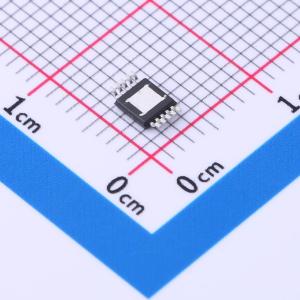

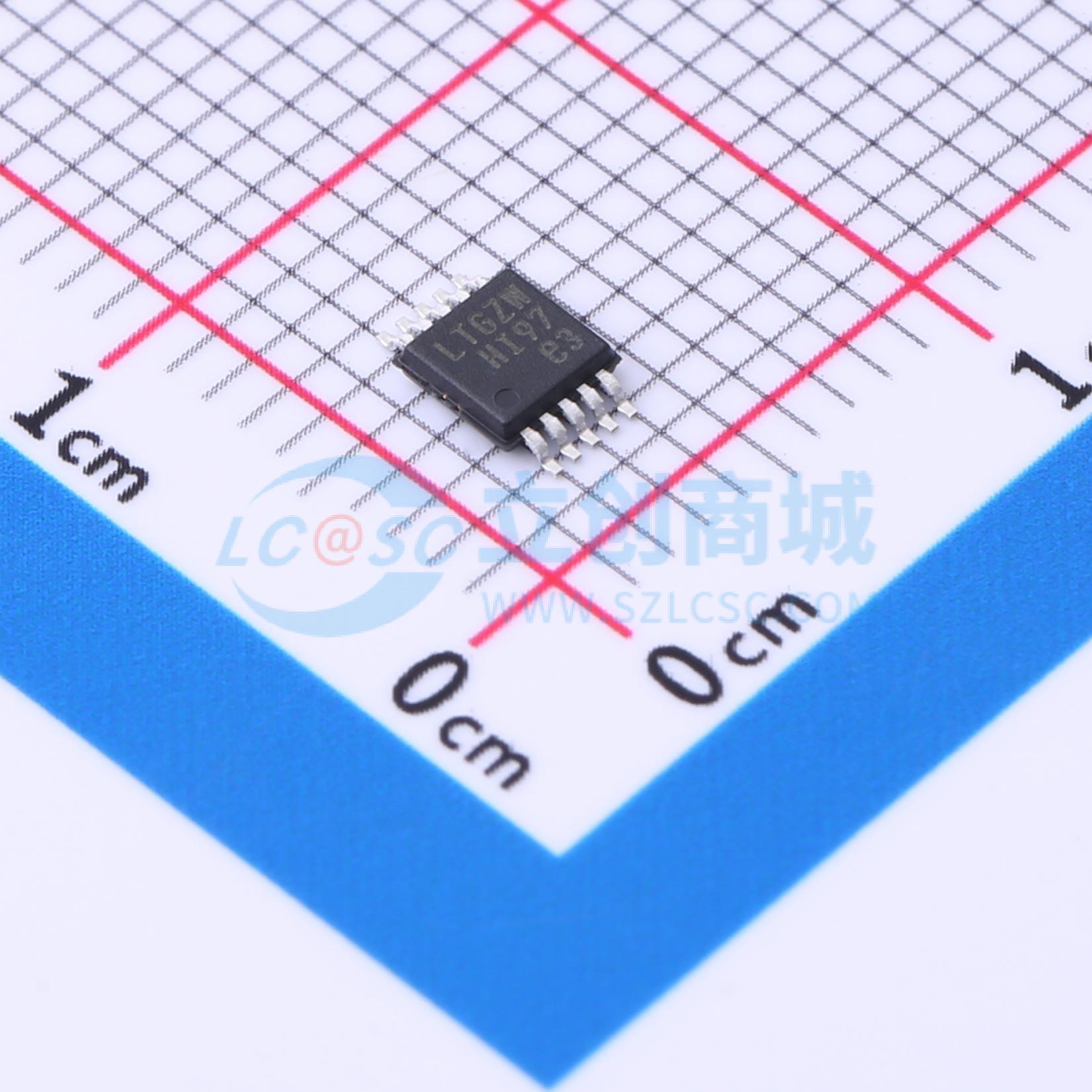

LTC3290EMSE#PBF
高电压升压型充电泵
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高压升压电荷泵，输入电压范围宽，为4.5V至55V，可提供高达50mA的输出电流。当VSET引脚接地时，其作为标准升压电荷泵工作，将VOUT输出提升至VIN和VAUX输入电源之和的最大值。可在VOUT、FB和GND引脚上使用外部电阻分压器，通过迟滞突发模式操作将输出电压设置为1V至VIN + VAUX之间的任何值。或者，该器件可以配置为VIN跟踪模式，其中VOUT引脚在VIN引脚上以固定偏移进行调节。偏移电压由外部电阻编程，一个从VOUT到VSET引脚，另一个从FB引脚到GND。最大输出电压限制为VIN + VAUX。采用热增强型10引脚MSOP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3290EMSE#PBF
- 商品编号
- C684420
- 商品封装
- MSOP-10-EP
- 包装方式
- 管装
- 商品毛重
- 0.11克(g)
商品参数
参数完善中
商品概述
LTC3290是一款高压升压电荷泵，输入电压范围宽，为4.5V至55V，可提供高达50mA的输出电流。 当VSET引脚接地时，LTC3290作为标准升压电荷泵工作，将VOUT输出提升至VIN和VAUX输入电源之和的最大值。可在VOUT、FB和GND引脚上使用外部电阻分压器，通过迟滞突发模式操作将输出电压设置为VIN和VIN + VAUX之间的任意值。 或者，该器件可以配置为VIN跟踪模式，在这种模式下，VOUT引脚在VIN引脚之上以固定偏移进行调节。偏移电压通过外部电阻进行编程，一个电阻连接在VOUT和VSET引脚之间，另一个电阻连接在FB引脚和GND之间。最大输出电压限制为VIN + VAUX。 LTC3290采用散热增强型10引脚MSOP封装。
商品特性
- 宽输入范围：VIN/VAUX为4.5V至55V
- 反向输入保护至–55V
- 分离式输入电源，实现高效升压比
- 输出电流IOUT高达50mA
- VIN静态电流为15µA
- VAUX静态电流为1µA
- 使用陶瓷电容时稳定
- 短路/热保护
- 散热增强型10引脚MSOP封装
应用领域
- 高效通用高压升压电源
- 高端N沟道FET驱动器
- 工业/汽车电源开关
- VIN跟踪电源
