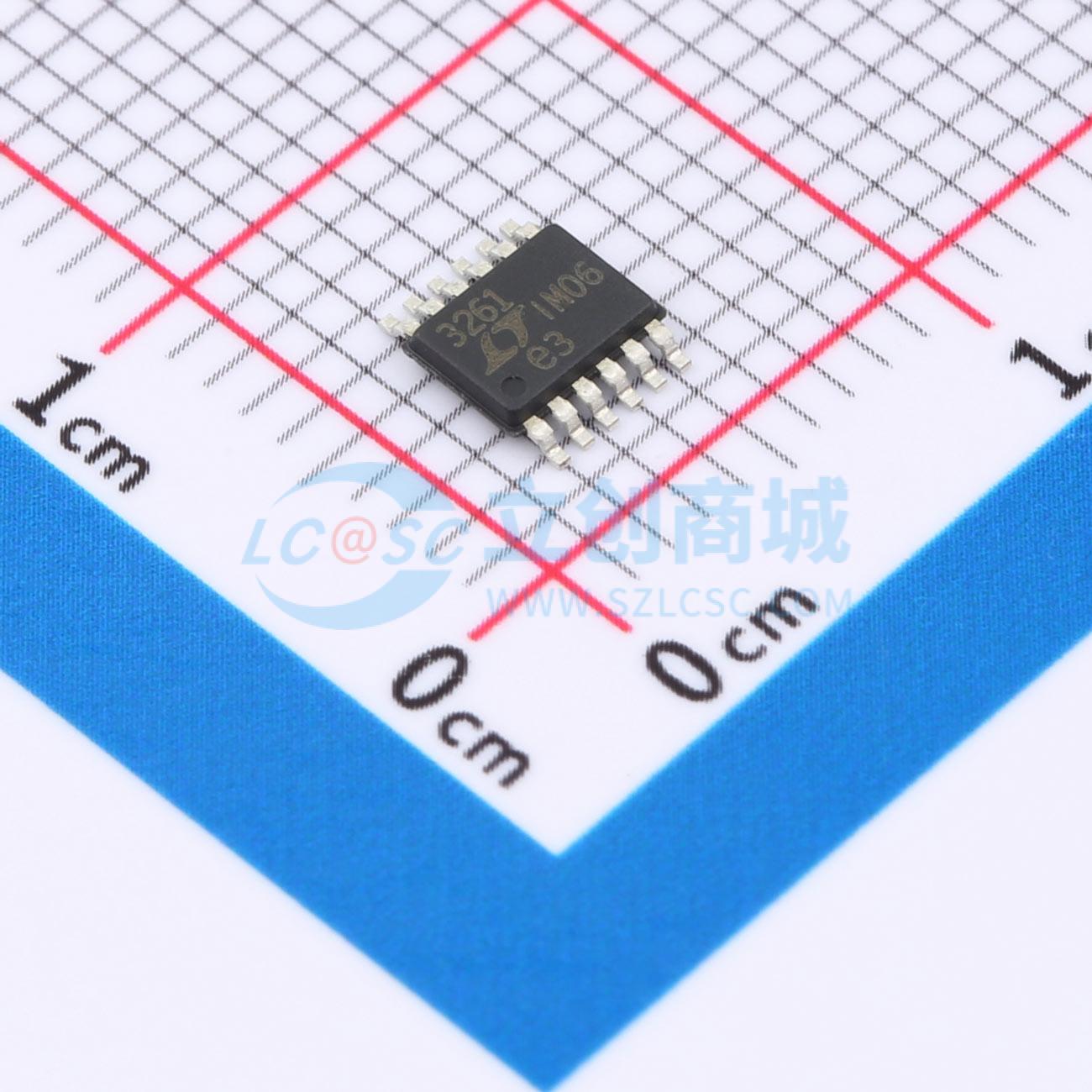

温馨提醒：图片仅供参考，商品以实物为准

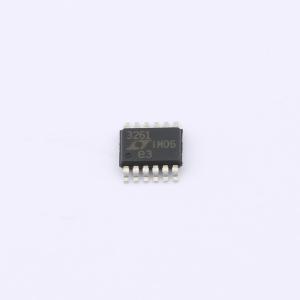

LTC3261HMSE#PBF

高电压、低静态电流的负输出充电泵

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTC3261是一款高压反相电荷泵，其输入电压范围宽，为4.5V至32V，能够提供高达100mA的输出电流。该电荷泵可采用低静态电流的突发模式（Burst Mode）或低噪声的恒定频率模式工作。在突发模式下，电荷泵的输出电压Vout调节至 - 0.94 • VIN，LTC3261的静态电流仅为60μA
品牌名称: ADI(亚德诺)
商品型号: LTC3261HMSE#PBF
商品编号: C684398
商品封装: MSOP-12-EP-0.65mm
包装方式: 管装
商品毛重: 0.1克(g)

商品参数

商品概述

LTC3261是一款高压反相电荷泵，可在4.5V至32V的宽输入范围内工作，能够提供高达100mA的输出电流。该电荷泵采用低静态电流的突发模式（Burst Mode）或低噪声的恒定频率模式。在突发模式下，电荷泵的输出电压（VOUT）调节至 -0.94·VIN，LTC3261仅消耗60μA的静态电流。在恒定频率模式下，电荷泵产生等于 -VIN的输出，以固定的500kHz频率工作，或通过外部电阻将频率编程为50kHz至500kHz之间。LTC3261采用散热增强型12引脚MSOP封装。

商品特性

4.5V至32V输入范围
反相电荷泵产生 -VIN
突发模式下静态电流低
电荷泵输出电流高达100mA
50kHz至500kHz可编程振荡器频率
短路/热保护
薄型散热增强型12引脚MSOP封装

应用领域

双极性/反相电源
工业/仪器偏置发生器
便携式医疗设备
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(37个/管，最小起订量 1 个)

个

起订量：1 个37个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	4.5V~32V
	静态电流(Iq)	60uA
	输出电阻	32Ω
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+150℃
	功能类型	反相
	PFM模式	支持
	输出电流(Iout)	100mA
