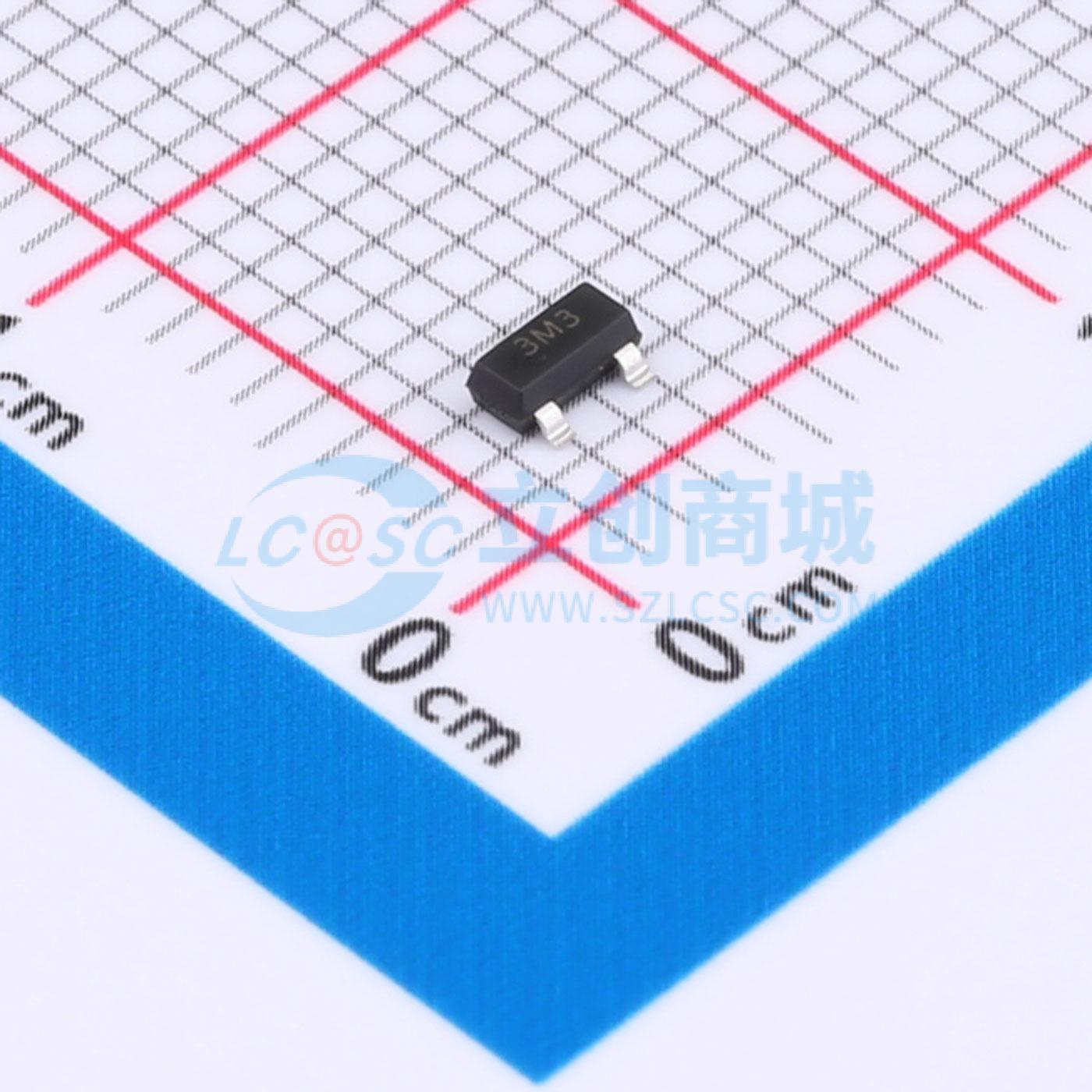

CESD3V3AP

单向ESD 3.3V截止峰值脉冲电流：16A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于保护对电压敏感的电子元件免受 ESD 和其他瞬态影响。出色的钳位能力、低泄漏和快速响应时间为暴露于 ESD 的设计提供了一流的保护。小尺寸和高 ESD 保护水平的结合使其成为 HDMI、Display Port、MDDI 接口等应用的灵活解决方案。它旨在取代手机、笔记本电脑、PAD、STB、LCD TV 等消费设备应用中的多层压敏电阻。
品牌名称: CJ(江苏长电/长晶)
商品型号: CESD3V3AP
商品编号: C70435
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于ESD的设计提供了一流的保护。小尺寸与高等级ESD保护的结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

单线路单向ESD保护
反向关断电压：3.3V
低反向钳位电压
低泄漏电流
出色封装：2.9 mmx1.30 mmx1.00 mm
SOT-23
快速响应时间
符合人体模型的JESD22-A114-B 3B级ESD评级
IEC 61000-4-2 4级ESD保护

应用领域

计算机及外设
音频和视频设备
手机及配件
便携式电子设备
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.3V
	钳位电压	13V
	峰值脉冲电流(Ipp)	16A
	峰值脉冲功率(Ppp)	210W@8/20us

	属性	参数值
	击穿电压	5V
	反向电流(Ir)	10uA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	120pF
