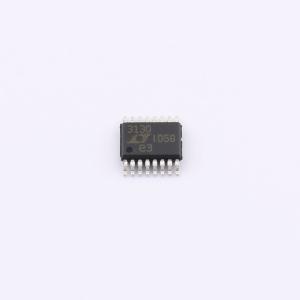

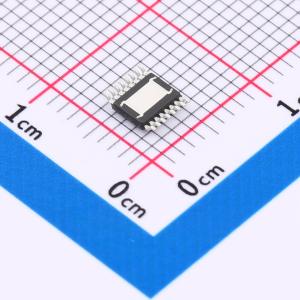

LTC3130EMSE#TRPBF

25V、600mA 升降压 DC/DC 转换器，静态电流为 1.6uA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具 1.6μA 静态电流的 25V、600mA 降压-升压型 DC/DC 转换器
品牌名称: ADI(亚德诺)
商品型号: LTC3130EMSE#TRPBF
商品编号: C684232
商品封装: MSOP-16-EP
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

LTC3130/LTC3130 - 1是高效、低噪声、600mA的升降压转换器，具有较宽的V₁ₙ和Vₒᵤₜ范围。为了在轻载时实现高效运行，可选择突发模式（Burst Mode），将静态电流降至仅1.6µA。转换器可从低至7.5µW的电源启动。 LTC3130/LTC3130 - 1采用超低噪声、1.2MHz的PWM架构，允许使用小型、薄型电感和陶瓷电容，从而最小化解决方案的占板面积。内置的环路补偿和软启动功能减少了外部元件数量，简化了设计。其特性包括精确的RUN比较器阈值，可实现可预测的稳压器开启，以及最大功率点控制（MPPC）功能，可确保从光伏面板等非理想电源中提取最大功率。LTC3130 - 1内置分压器，可提供四种可选的固定输出电压。其他特性包括电源正常输出、外部VCC输入和热关断功能。 LTC3130和LTC3130 - 1采用热性能增强型20引脚3mm × 4mm QFN和16引脚MSOP封装。

商品特性

可将Vₒᵤₜ调节至高于、低于或等于V₁ₙ
宽V₁ₙ范围：2.4V至25V
<1V至25V（使用EXTVCC输入）
Vₒᵤₜ范围：1V至25V
可调输出电压（LTC3130）
四种可选的固定输出电压（LTC3130 - 1）
突发模式（Burst Mode）下无负载输入电流为1.2µA（V₁ₙ = 12V，Vₒᵤₜ = 5V）
降压模式下输出电流为600mA
引脚可选的850mA/450mA电流限制（LTC3130）
效率高达95%
引脚可选的突发模式（Burst Mode）
1.2MHz超低噪声PWM频率
精确的RUN引脚阈值
电源正常指示
可编程最大功率点控制
关断状态下Iq = 500nA
热性能增强型20引脚3mm × 4mm QFN和16引脚MSOP封装

应用领域

长寿命电池供电仪器
低功耗传感器
太阳能电池板后置稳压器/充电器

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.4V~25V
	输出电压	1V~25V
	输出电流	600mA
	开关频率	1.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	1.6uA
	开关管(内置/外置)	内置
	输出类型	可调
