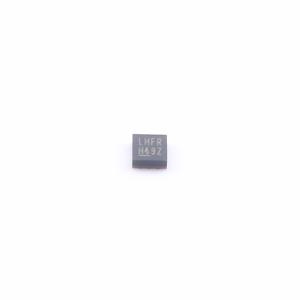

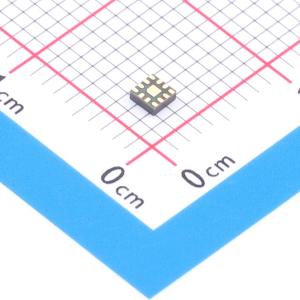

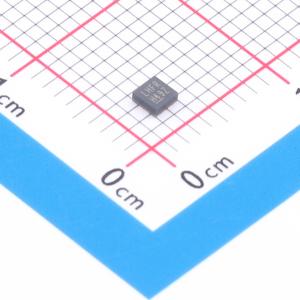

温馨提醒：图片仅供参考，商品以实物为准

LTC3307AEV#TRPBF

采用 2 mm x 2 mm LQFN 封装的 5 V、3 A 同步降压型 Silent Switcher

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是非常小、高效率、低噪声的单片同步3A降压DC/DC转换器，工作于2.25V至5.5V输入电源。采用恒定频率、峰值电流模式控制，开关频率高达3MHz，最小导通时间低至22ns，该稳压器使用小型外部组件实现快速瞬态响应。Silent Switcher架构可最大限度地减少电磁干扰。可在强制连续或脉冲跳跃模式下运行以实现低噪声，或在轻载时以低纹波突发模式运行以实现高效率，非常适合电池供电系统
品牌名称: ADI(亚德诺)
商品型号: LTC3307AEV#TRPBF
商品编号: C684446
商品封装: LQFN-12-EP(2x2)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

LTC3307A是一款超小型、高效率、低噪声的单片同步3A降压型DC/DC转换器，可在2.25V至5.5V的输入电源下工作。该稳压器采用恒定频率峰值电流模式控制，开关频率高达3MHz，最小导通时间低至22ns，搭配小型外部元件即可实现快速瞬态响应。Silent Switcher架构可将EMI辐射降至最低。 LTC3307A可在强制连续模式或脉冲跳跃模式下工作以实现低噪声，也可在轻载时采用低纹波Burst Mode模式以实现高效率，非常适合电池供电系统。该IC可调节低至500mV的输出电压。其他特性包括输出过压保护、短路保护、热关断、时钟同步，以及可实现低压差的高达100%的占空比工作。该器件采用低外形12引脚2mm×2mm×0.74mm LQFN封装，带有裸露焊盘以实现低热阻。

商品特性

高效率：8mΩ NMOS、31mΩ PMOS
可编程频率高达3MHz
采用微型电感和电容
峰值电流模式控制
22ns最小导通时间，宽带宽，快速瞬态响应
Silent Switcher架构，超低EMI辐射
低纹波Burst Mode模式，I₀为40µA
在过载时可安全耐受电感饱和
V₁ₙ范围：2.25V至5.5V
Vₒᵤₜ范围：0.5V至V₁ₙ
Vₒᵤₜ精度：在整个温度范围内为±1%
精确的400mV使能阈值
关断电流：1µA
电源良好指示、内部补偿和软启动
散热增强型2mm×2mm LQFN封装
通过AEC-Q100认证，适用于汽车应用

应用领域

光网络
服务器
电信
汽车
工业
通信
分布式直流电源系统（POL）
FPGA
ASIC
µP核心电源

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.25V~5.5V
	输出电流	3A
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
